FCM5000W电脑型金相显微镜

FCM5000W
联系我们

电话（微信）: 18562163626

Email: smith@metalreader.com

产品介绍

FCM5000W电脑型金相显微镜概述

FCM5000W电脑型金相显微镜为三目倒置式金相显微镜，采用优良的无限远光学系统与模块化的功能设计理念，本机具有偏光、明场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。

观察系统

铰链式双目观察筒，45°倾斜，操作时不需要长时间低头或平视观察，使操作者的颈与肩部得到有效释放。平场广角目镜视场数可达φ22mm，使目视观察更为广阔、舒适，可适配橡胶眼罩。

机械载物台

机械移动载物台，内置可旋转圆形载物台板，板中设置的异形观察窗口适合于不同规格试样的显微观察，在进行偏光观察时可旋转圆形载物台板，以满足偏光镜检的要求。

照明系统

采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘进行孔径大小调整，调节顺畅舒适。起偏器可360°调整偏振角，以观察不同偏振状态下的显微图像。

FCM5000W电脑型金相显微镜配置表

标准配置		整机型号
部件	规格	FCM5000W
光学系统	无限远色差校正光学系统	·
观察筒	铰链式双目镜筒，45°倾斜；瞳距调节范围53~75mm.	·
目镜	平场大视野目镜 WF10X/22mm	·
标配物镜 (无限远平场消色差物镜 )	PL L10X/0.25 WD20.2mm	·
	PL L20X/0.40 WD8.8 mm	·
	PL FL50X/0.70 WD3.68 mm （半复物镜）	·
	PL L100X/0.85 WD0.4mm	·
转换器	滚珠内定位五孔转换器	·
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值:2μm.	·
载物台	机械移动载物台，外形尺寸(242200mm)，移动范围（3030mm）	·
	圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于20mm.	·
照明系统	6V30W卤素灯，亮度可调。	·
偏光附件	检偏镜组、起偏镜组	·
滤色片	配磨砂玻璃，黄、绿、蓝滤色片	·
金相分析系统	FMIA2025正版金相分析软件、1200万像素索尼芯片摄像装置、0.65X适配镜接口、测微尺（具备：规格100x0.01mm、100x0.01cm，校准点d = 0.15mm、d = 0.07mm）。	·
选配配置
部件	规格
目镜	平场大视野分化目镜WF10X/22mm	O
选配物镜 (无限远平场消色差物镜 )	PL L5X/0.12 WD26.1mm	O
	PL L40X/0.60 WD3.98mm	O
	PL L60X/0.75 WD1.22mm	O
	PL L80X/0.80 WD1.25mm	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件

FMIA2025正版金相图像分析软件

FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。

FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。

全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。

软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。

FMIA2025金相图像分析软件产品优势及功能介绍

●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。

●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;

●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。

●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。

●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。

●高级功能模块：EDF景深拓展功能、图像拼接功能

●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。

●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。

●国标图库：内含百种国标图，供客户学习参考。

l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。

FMIA2025版金相分析软件系统组成

1、软件程序FMIA2025（U盘）；

2、加密锁：USB型+动态码验证；

3、文字资料：《使用说明书》（在U盘上）；

4、测微标尺：格值0.01mm。

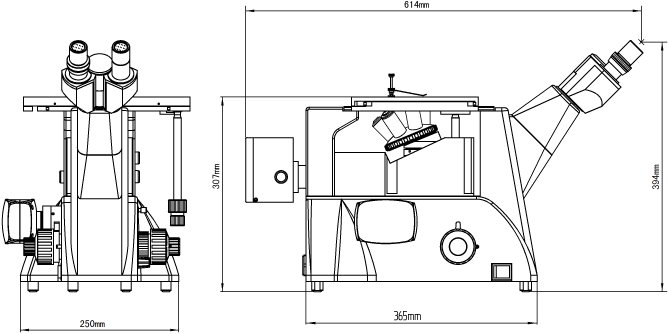

FCM5000W倒置金相显微镜尺寸图
