FXD-30MW电脑型金相显微镜概述

FXD-30MW电脑型金相显微镜为三目倒置式金相显微镜，该机可提供优越的图像质量和稳固可靠的机械结构。该机操作简便，附件齐全，广泛应用于教学科研金相分析以及工厂实验室材料检测。

观察筒

铰链式三目，视度可调节，45°倾斜，可进行摄影摄像，对观察图像进行采集和保存，配置专业金相分析软件实现图像分析。

调焦机构

低手位粗微调同轴调焦机构，带有松紧调节装置和快速聚焦随机限位装置，粗调每转行程：38mm，微调精度：0.002mm

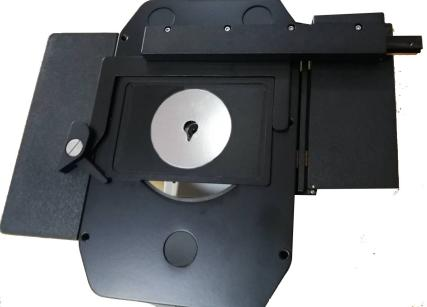

载物台

可加装同轴低手位调节移动尺及载物台延伸板，拓展应用空间，满足不同要求客户的使用。

FXD-30MW电脑型金相显微镜配置表

标配配置		整机型号
部件	规格	FXD-30MW
光学系统	无限远色差校正光学系统	·
观察筒	铰链式三目头，45°倾斜，瞳距调节范围：54-75mm，单边视度调节±5屈光度分光比：双目100%，双目:三目=80%:20%	·
目镜	高眼点、超宽视野平场目镜PL10X/22mm	·
无限远长距平场消色差物镜	LMPL5X /0.15 WD10.8mm	·
	LMPL10X/0.3 WD12.2mm	·
	LMPL20X/0.45 WD4mm	·
	LMPL50X/0.55 WD7.9mm	·
转换器	内定位五孔转换器	·
镜体	粗微调同轴，粗调每转行程：38mm，微调每转行程：0.2 mm，调焦精度：0.002mm，带松紧调节装置	·
	固定平台：尺寸160X250mm	·
工作台板	金属载物台板	·
	机械式移动尺,行程120（X）*78（Y）mm、载物台延伸板	·
反射照明系统	反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调	·
偏光附件	检偏镜可360度旋转，起偏镜和检偏镜均可移出光路	·
滤色片	绿色滤色片、蓝色滤色片（Φ32mm）	·
金相分析系统	FMIA2025正版金相分析软件、FEG系列索尼芯片1200万摄像装置、0.5X适配镜接口、测微尺。	·
选配配置
部件	规格
目镜	高眼点、超宽视野平场目镜PL15X/16mm	O
	高眼点、超宽视野平场目镜PL10X/22mm，带十字分化尺
物镜	无限远长距平场消色差物镜LMPL100X/0.80 WD2.1mm	O
摄像装置	USB3.0索尼芯片1200万摄像装置、USB3.0索尼芯片2000万摄像装置、1X适配镜接口。	O
电脑	惠普商务机	O

注：“·”为标准配置；“ O”为选购件

FMIA2025正版金相图像分析软件

FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。

FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。

全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。

软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。

FMIA2025金相图像分析软件产品优势及功能介绍

●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。

●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;

●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。

●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。

●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。

●高级功能模块：EDF景深拓展功能、图像拼接功能

●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。

●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。

●国标图库：内含百种国标图，供客户学习参考。

l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。

FMIA2025版金相分析软件系统组成

1、软件程序FMIA2025（U盘）；

2、加密锁：USB型+动态码验证；

3、文字资料：《使用说明书》（在U盘上）；

4、测微标尺：格值0.01mm。

FXD-30MW电脑型金相显微镜尺寸图
