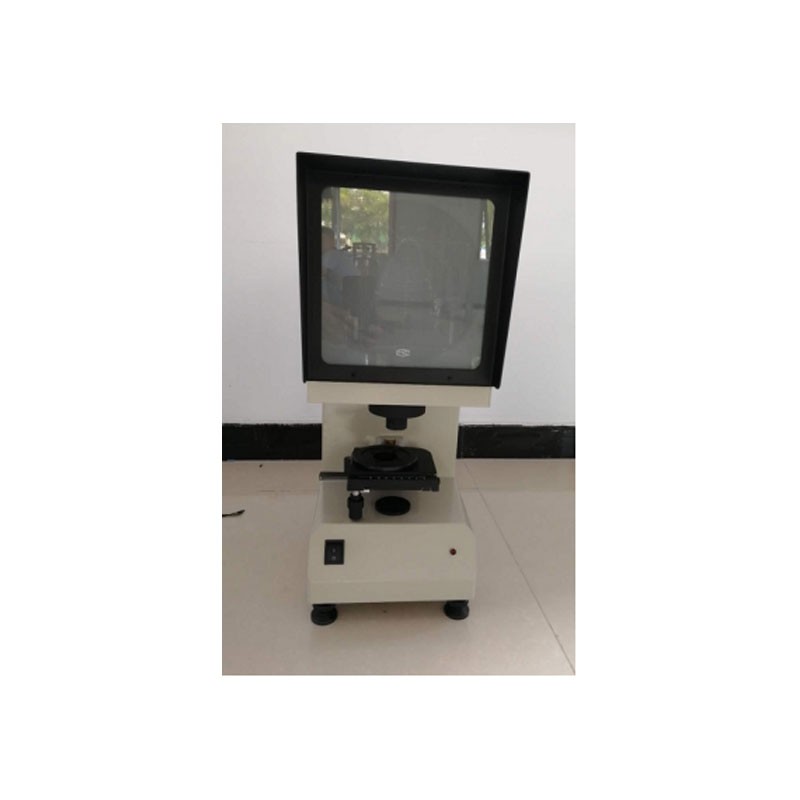

CST-50冲击试样缺口投影仪
CST-50
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
产品说明
CST-50型冲击试样缺口投影仪冲击试样缺口投影仪我公司根据广大用户的实际需要和GB/T299-2020《金属夏比冲击试验方法》中对冲击试样缺口的要求而开发的一种专用于检验夏比V型和U性型缺口加工质量的光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上，与投影屏上的冲击试样V型和U型缺口标准样板图对比，以确定被检测的试样缺口是否合格。其优点是操作简便，对比直观。是理化试验室的必备专用设备.
技术参数
1.投影屏直径： 180mm
2.工作台尺寸：
方工作台尺寸： 110×125mm
圆工作台直径： 90mm
工作台玻璃直径： 70mm
3.工作台行程：
纵向： ±10mm
横向： ±10mm
升降： ±12mm（无刻度）
4.工作台转动范围： 0~360°（无刻度）
5.仪器放大倍率： 50X
物镜放大倍率： 2.5X
投影物镜放大倍率：20X
6.光源（卤钨灯）： 12V 100W
7.电源： 220V 50Hz
8.外形尺寸： 515×224×603mm（长×宽×高）
9.重量： 约18Kg
主要配置
1.投影仪主机 一台
2.底座调整钮 四个
3.电源线 一根
4.卤钨灯 二个
5.平板玻璃 一块
质量保证
设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
