FQJ-51XY全自动清洁度显微镜
FQJ-51XY
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
FQJ-51XY全自动清洁度显微镜概述
FQJ-51XY全自动清洁度显微镜具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。X-Y电动平台，实现图像的全尺寸扫描，高性能图像合成。
高精度内定位5孔明场编码转换器，亮度记忆功能.
亮度记忆功能，能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
全新设计的一体化T型机架，全金属高压模铸而成，具有优异的稳定性，高倍观察时，像面无抖动，更确保高倍测量的检测精度。
落射照明器采用柯拉照明系统，带视场光阑和孔径光阑，预设起偏镜、检偏镜与滤色片插槽。单颗10W LED暖白光照明能最大程度降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置，中心可调，能灵活调节照明范围的大小，有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察
FQJ-51XY全自动清洁度显微镜配置表
|
部件 |
规格 |
|
光学系统 |
无限远色差校正光学系统 |
|
观察筒 |
30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50 |
|
目镜 |
高眼点大视野平场目镜SWH10X/23mm（视度可调） |
|
物镜 |
平场半复金相明场物镜5X/NA0.15 WD15 平场半复金相明场物镜10X/NA0.30 WD8.4 平场半复金相明场物镜20X/NA0.45 WD3.0 平场半全复金相明场物镜50X/NA0.75 WD3.0 |
|
编码型 物镜转换器 |
高精度内定位5孔明场编码转换器，亮度记忆功能. |
|
照明系统 |
自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调。 |
|
聚焦方式 |
Z轴手动聚焦 |
|
XY电动载物台 |
平台行程：水平方向*竖子方向=80*60（单位mm） 螺杆导程：2000μm 重复定位精度：±3μm以内 16细分下的分辨率：单步0.625μm 步进电机步距角：1.8° 额定工作电流：单轴1.0A（24V电源供电） 最大负载：≥5kg 最大往返间隙：3微米 样品最大高度25mm（可定制其他高度尺寸） |
|
驱动控制箱 |
采用通用232串口与PC机进行通信（115200波特率） 串口控制，能设置电机的移动速度，移动距离，移动方向 |
|
摄像装置 |
510万像素 |
|
适配镜接口 |
0.5X |
|
清洁度分析软件 |
FQJ2025清洁度图像分析软件、高精度测微尺（格值0.01mm） |
FQJ2025清洁度图像分析软件
FQJ2025清洁度图像分析软件用于汽车零部件样件进行清洁度的检测，可以自动对滤膜上杂质颗粒的种类、尺寸、数量进行统计、分析，并按尺寸等级归类。能够满足VDA19，ISO16232,NAS1638、ISO4406、ISO4407检测标准，
配合电动平台可以实现清洁度滤膜的自动扫描和拼接，自动识别出 金属、非金属、纤维等颗粒类别；自动计算出每个颗粒的长轴、短轴、面积、宽高比等形态参数。

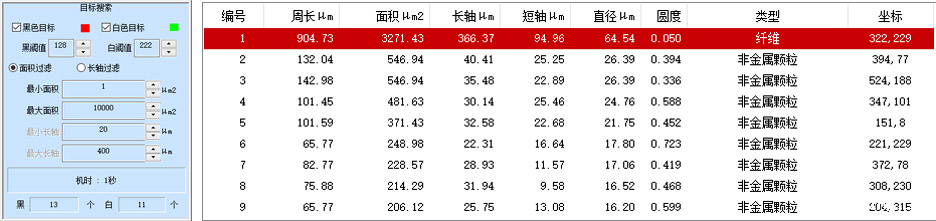

1、自动颗粒搜索功能：设置搜索参数，自动搜索每个颗粒的周长、面积、长轴、短轴、直径、圆度、类型等。
|
|
2、自设选区：自设选区可搜索所设选区内的颗粒。
|
|
3、手动颗粒调整功能：手动调整所选颗粒的轮廓外形；选出自动搜索漏掉的颗粒；删除自动搜索出的、但不符合要求的颗粒。
|
|

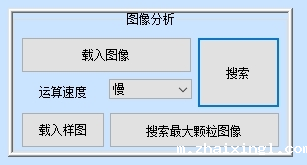

4、图像分析：
载入图像：装入保存在电脑硬盘上的图像。
载入样图：装入软件预置的清洁度图像，便于测试软件功能。
运算速度：调整颗粒搜索时间。
搜索：开始搜索颗粒。
|
|
5、自动识别金属、非金属、纤维等颗粒类别
|
|
6、颗粒融合：可将金属和非金属位置重合的2个颗粒融合为一个金属颗粒
|
|
7、几何测量：可使用多种测量工具进行尺寸测量。
|
|
8、数据报告：支持多种标准
|
|
9、自动生成清洁度检测报告
