FZ511-W电脑型透反射金相显微镜产品概述
FZ511-W电脑型透反射金相显微镜以优异的成像系统、舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。结构采用新生儿睡床最佳舒适角度的观察筒，能够缓解用户在长时间工作状态下的紧张与疲劳，保证最佳观察状态。观察筒上的刻度，方便用户自行调节最佳瞳距范围。
高精度内定位5孔明场编码转换器，亮度记忆功能.
亮度记忆功能能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
全新设计的一体化T型机架，全金属高压模铸而成，具有优异的稳定性，高倍观察时，像面无抖动，更确保高倍测量的检测精度。
落射照明器采用柯拉照明系统，带视场光阑和孔径光阑，预设起偏镜、检偏镜与滤色片插槽。单颗10W LED暖白光照明能最大程度降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置，中心可调，能灵活调节照明范围的大小，有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察
电脑版成像系统、高精度测量成像系统、金相分析成像系统等。可提供明场、简易偏光等多种观察功能，图像高亮度、高分辨率、正色还原。
FZ511-W电脑型透反射金相显微镜技术参数表
|
部件 |
规格 |
|
光学系统 |
无限远色差校正光学系统 |
|
观察筒 |
30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50 |
|
目镜 |
高眼点大视野平场目镜SWH10X23mm（视度可调） |
|
物镜 |
平场半复金相明场物镜5X/NA0.15 WD15 |
|
|
平场半复金相明场物镜10X/NA0.30 WD8.4 |
|
|
平场半复金相明场物镜20X/NA0.45 WD3.0 |
|
|
平场半全复金相明场物镜50X/NA0.75 WD3.0 |
|
|
平场半复金相明场物镜100X/NA0.90 WD1.0（选配） |
|
编码型 物镜转换器 |
高精度内定位5孔明场编码转换器，亮度记忆功能. 编码型物镜转换器将显微镜的硬件设置与FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.亮度记忆功能能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。 |
|
调焦机构 |
低手位粗微同轴调焦机构，粗调行程30mm，微调精度0.001mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，最大样品高度40mm。 |
|
载物台 |
双层机械移动平台，低手位X、Y方向同轴调节；平台面积240X175mm，工作台面：135X125mm，玻璃台面：101X101mm，移动范围：75mmX50mm，透反两用玻璃载物台板 |
|
反射照明系统 |
自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调， |
|
透射照明系统 |
自适应宽电压100V-240V_AC50/60Hz，透射灯室，单颗大功率10WLED，暖色 |
|
聚光镜 |
透射用摇出式消色差聚光镜（N.A0.9），带可变孔径光阑，中心可调 |
|
偏光组件 |
检偏镜、起偏镜。 |
|
其他附件 |
摄影摄像附件：0.5X C接口，可调焦； |
|
|
索尼芯片FEG系列 1200万像素摄像，电脑版成像系统FCL-RS |
|
|
FMIA2025金相图像分析软件、高精度测微尺（格值0.01mm） |
|
电脑 |
品牌商务电脑（选配） |

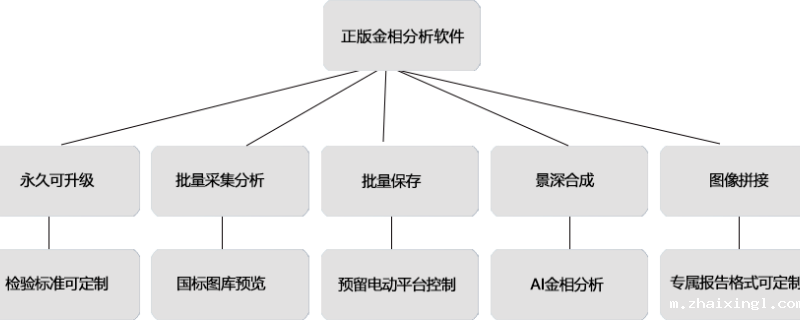

FMIA2025正版金相图像分析软件
FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。

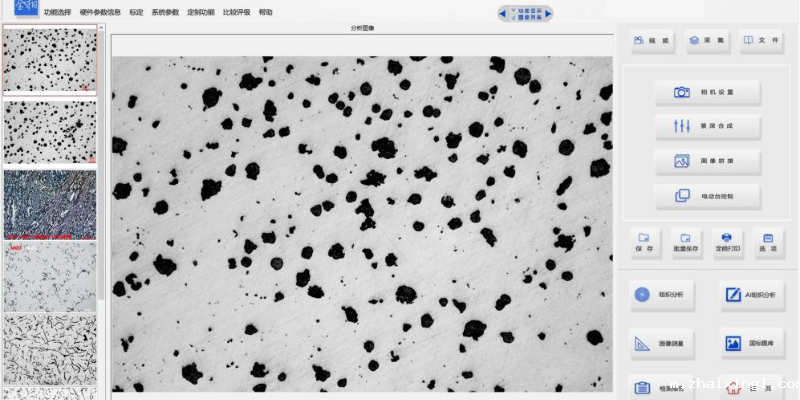

FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。
全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。
软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。
 |
FMIA2025金相图像分析软件产品优势及功能介绍
●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

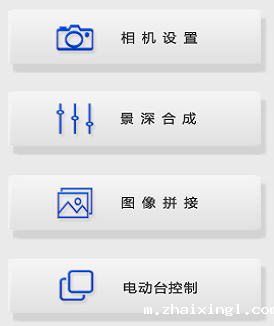

●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。

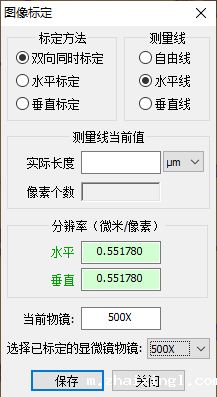

●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。
●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;
●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。

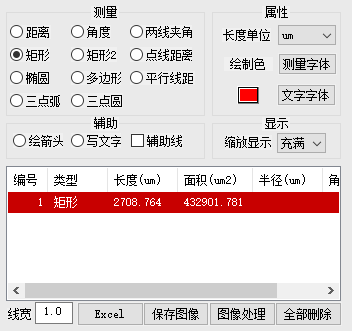

●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。

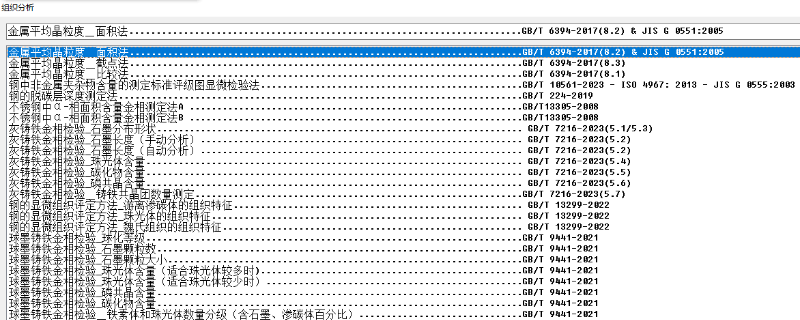

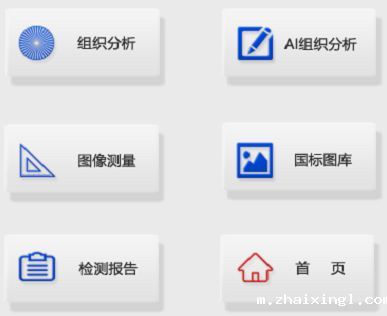

●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。
●高级功能模块：EDF景深拓展功能、图像拼接功能
●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。
●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。
●国标图库：内含百种国标图，供客户学习参考。

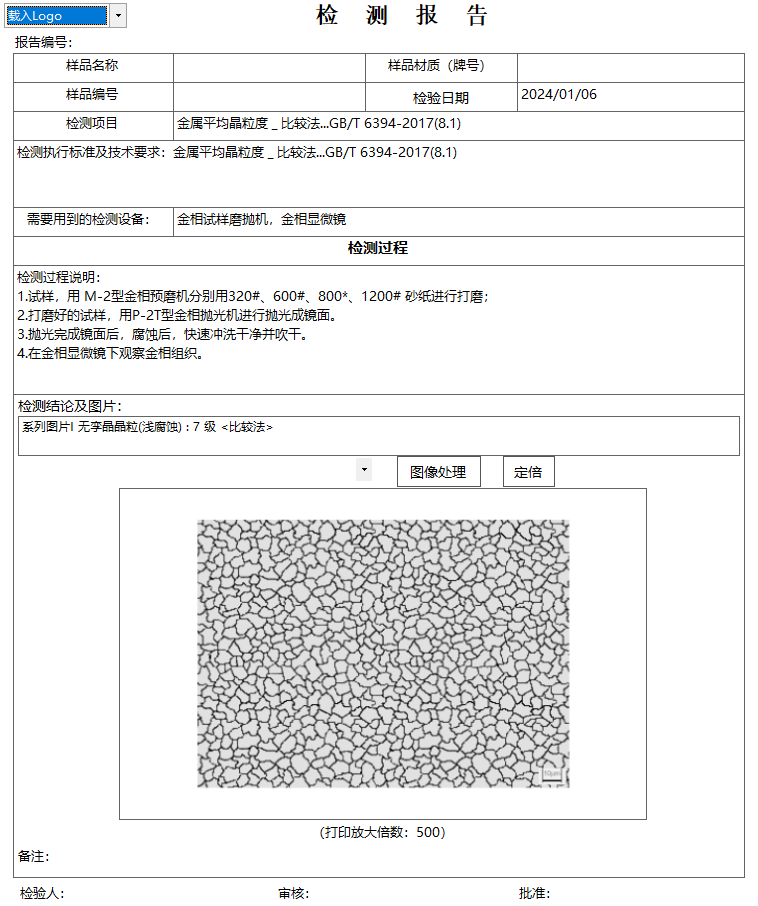

l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。
