电脑型连续变倍体视显微镜 SZM-W型

产品介绍

SZM-W电脑型体视显微镜概述

SZM-W电脑型体视显微镜为三目连续变倍体视显微镜，该机经典的设计，使得机体的稳定性更好，出色的光学性能、齐全的附件，多样化的组合配置，满足现代生物、医学、科研、现代电子工业的在线检测。

高质量的光学系统

镀有特殊膜层的光学部件，造就了优质的光学系统。

范围更大的放大倍率

采用连续变倍物镜0.7X～4.5X（6.4：1），标准放大倍率7X~45X；选配目镜和辅助物镜，可以实现3.5-90X放大。

超长有效的工作距离

有效标准工作距离达到100mm，选配辅助物镜，工作距离将扩展至26 mm～287mm，为使用创造足够的空间。

SZM-W电脑型体视显微镜配置表

配置		整机型号
部件	规格	SZM
观察筒	三目观察筒。45°倾斜	·
目镜	高眼点大视场目镜WF10X/20mm	·
物镜	0.7X-4.5X/100mm ，实现总放大倍数：7-45X	·
辅助物镜	0.5X/165mm : 实现总放大倍数3.5-45X	O
辅助物镜	2X/30mm. : 实现总放大倍数7-90X	O
视野范围	0.7X物镜下：视野28.6mm 选配0.5X辅助物镜可实现57.1mm.	·
标准调焦镜架	SZMA1调焦镜架，钢珠导轨式齿条调焦机构，调焦手轮松紧可调，升降范围50mm，托架行程：48.5mm，镜体孔径：76mm；中心距：155mm。	·
底座	B5立柱式大平板底座，立柱高度260mm，立柱直径φ32mm，（可与所有调焦镜架相配）。	·
外接光源	56颗LED环形灯，亮度可调	·
摄像装置	500万索尼芯片摄像装置	·
	FCL-RS图像测量软件
	0.5X适配镜接口
测微尺	高精度测微尺（格值0.01mm）	O
电脑	品牌商务机	O

注：“· ”为标准配置；“ O”为选购件

FEG系列数码显微摄像头

创新技术, 在保证原始图像输出前提下, USB2.0帧率大幅提升, 简单经济型显微成像首选

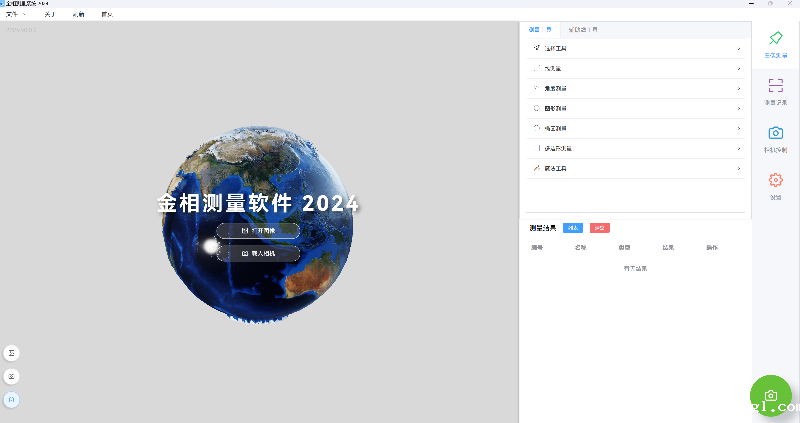

FCL-RS 金相图像测量软件

概述

FCL-RS金相图像测量软件是我公司推出的图像测量软件的基础版本，支持多种可开发功能，除包含基本的捕捉和测量功能外，还包括图像全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像的准确图层融合，可另存多种图片文件格式等。

特性

●实时静态图像捕获，根据用户要求捕捉静态图像；

●可以JPG、BMP、PNG及TIF形式保存图像；

●快捷直观的软件标定校准方式，使用刻度线进行校准；

●提供多种图像处理方法，可对全图或是区域进行图像处理；

●先进的测量功能，包括周长、宽度、半径、圆周及角度的计算；

●实时动态拼接，实现试样全景拍摄，增大可视视野范围。

●将不同景深下捕捉的图像合并为一幅清晰的图像；

基本功能

1. 拍摄图片：

实时静态图像捕获，可以批量图像的采集、保存，批量添加比例尺等标注文字。

2. 几何测量：

软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。

测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。

3. 动态拼接：

对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，用户可以通过移动显微镜X-Y平台方向，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

4. 动态EDF景深拍摄：

对于制样不平无法齐焦的试样，软件中提供动态EDF景深拍摄功能，通过调整显微镜Z轴微动调焦手轮，样品中清晰的细节会不断添加到动态 EDF 显示窗口中,进行动态更新,软件自动记录不同景深下的清晰图像，合并融合为一幅清晰的图像。

5. 视频叠加时间比例尺：

对于图片有比例尺展示的用户，软件中提供视频叠加功能，用户可以根据需求选择显示比例尺、放大率以及时间日期等，实现捕获后的图像与比例尺等的自动融合，减少了用户每次拍摄后自行添加比例尺的工作。
