WDW-50E型微机控制电子万能试验机

WDW-50E
联系我们

电话（微信）: 18562163626

Email: smith@metalreader.com

产品介绍

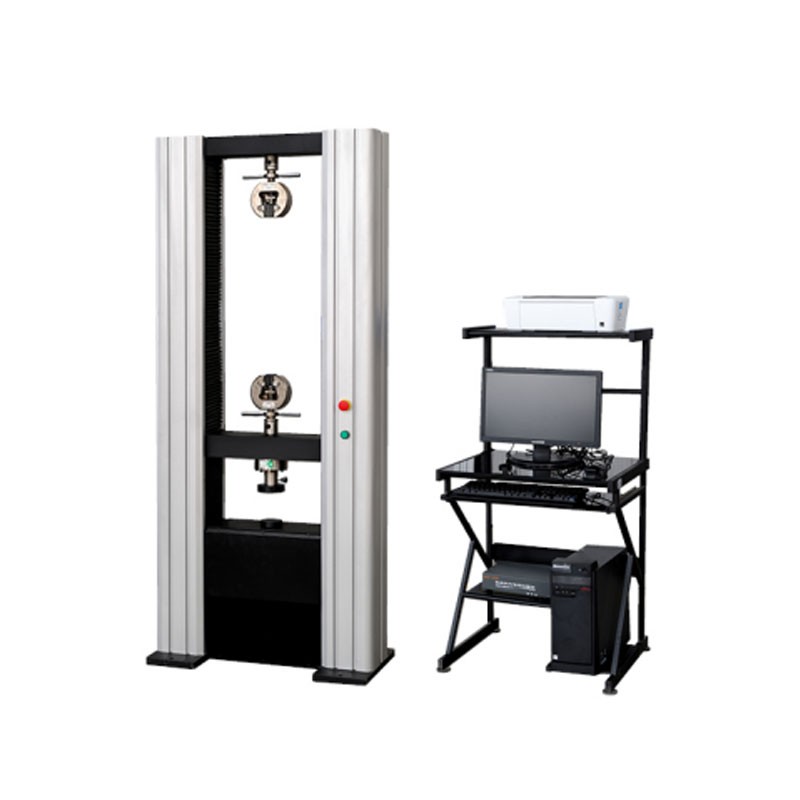

设备图片

设备简介

WDW-50E电子万能试验机为落地门式结构，铝合金立罩美观大方。采用交流伺服电机作为动力源，圆弧同步带减速，双滚珠丝杠加载。采用高精度负荷传感器、旋转式光电编码器和电子引伸计分别对试验力、位移和变形进行测量，通过电子万能机专用控制器对三参数进行闭环控制，并且可以实现三种控制方式之间的平滑切换，具有控制精度高，适应性强，长期稳定性好等特点。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业，电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
满足试验标准

WDW-50E电子万能试验机是根据国标《GBT16491-2008电子万能试验机》设计的，按照国标《JJG475-2008电子万能试验机计量检定规程》进行检验。该试验机软件包内置《GB/T228.1-2021金属材料室温拉伸试验方法》、《GB/T 528-2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》、《GB/T1040-2008塑料拉伸性能的测定》、《GB/T1041-2008塑料压缩性能试验》等多个试验标准，也可根据用户的要求增加修改软件，满足各种特殊试验要求。

功能特点

1.1机械传动部分采用圆弧同步带和高精度滚珠丝杠，运行平稳，噪音低。

1.2伺服控制器采用高速ARM芯片作为主控芯片，具有很高的运算速度和数据处理能力，能够在短时间内实现从数据采集、PID运算、以太网通讯到输出控制的整个控制过程，从而实现对试验机的精确闭环控制；具有三路模拟输入通道：1路载荷、1路电子引伸计、1路扩展通道，这三个通道全部采用独立的24位A/D转换器进行高精度数据采样，有效内码高达500000；多达15段的线性补偿和修正功能，大大提高传感器的测量范围和测量精度。

1.3控制功能：采用PID控制策略实现载荷、位移、变形的闭环控制，具有试验力、位移、变形的恒加减、恒保持功能。

1.4 通讯接口：100MHz的以太网通讯接口，与PC机实现高速数据通讯，实现采集数据实时上传和控制指令实时下发的功能，从而达到PC机实时控制试验机的目的。

1.5测控软件功能特点：

1.5.1测控软件采用全新的软件风格，具有界面美观大方、功能强大、操作简单等特点；

1.5.2可以配置任意数量的示值显示框，显示的通道、单位、小数点的位数可配置，并可以选择显示框横排或竖排；

1.5.3试验曲线框的数量从1个到3个可以任意选择，并且有多重曲线框的布局方式可任意切换，曲线框的坐标可任意选择，试验曲线可局部放大显示，并可另存为图片文件；

1.5.4可以配置多个力传感器和多个变形传感器，用户可以根据需要切换使用；

1.5.5具有三级管理权限，分别是厂家调试员、管理员、试验员；

1.5.6采用开放式的试验标准配置模式，标配的软件内置有GB/T228.1-2021、GB/T1040-2008、GB/T528-2009等多个试验标准，用户也可以方便地增加、删除或修改一个试验标准，控制步骤，可根据试验要求自由编辑；

1.5.7试验结束时能自动计算并保存试验结果数据，如最大力、抗拉强度、屈服强度、非比例延伸强度等，并能在试验曲线上进行特征点的显示；

1.5.8软件具有试验分析功能，可以对已经完成的试验结果进行数据分析，并可将一组内的多个试验曲线进行叠加对比；

1.5.9采用标准数据库管理试验数据，并可提供联网数据接口；

1.5.10用户可选择我公司自主开发的SingoReport报表系统来编辑和打印报表，也可以采用EXCEL表格形式来编辑和打印报表；

1.6安全保护

1.6.1当伺服电机过流、过压、超速时，伺服电机控制器会报警停机；

1.6.2限位保护：当移动横梁碰触到上、下限位时，移动横梁自动停止移动；

1.6.3自动停机：试样断裂后，移动横梁自动停止移动；

1.6.4过载保护：当负荷超过最大值的4%时，移动横梁自动停止移动。

主要技术参数

1.1最大试验力：50kN;

1.2试验力测量范围：0.4%~100%FS 全程不分档；

1.3 试验力精度等级：0.5级；

1.4 试验力分辨力：最大试验力的1/500000；

1.5 力控速率调节范围：0.005～5%FS/S;

1.6 变形测量范围：0.2%~100%FS；

1.7变形示值相对误差：±0.5% 以内；

1.8变形分辨力：最大变形的1/500000；

1.9变形速率调节范围：0.02～5%FS/S;

1.10位移示值相对误差：±0.5% 以内;

1.11横梁移动速度范围：0.001~500mm/min；

1.12横梁速度相对误差：速度低于0.01mm/min，相对误差±1% ，

速度高于0.01mm/min，相对误差±0.5% ；

1.13横梁最大移动距离：1200mm（可根据用户要求加长）；

1.14有效试验宽度：450mm;

1.15有效拉伸长度：金属辅具600mm，非金属辅具800mm（可根据用户要求加长）；

1.16圆试样夹持范围：φ4～9、φ9～14mm；

1.17平试样夹持范围：宽45mm, 厚0～7 mm；

1.18压盘直径：φ80 mm;

1.19主机外形尺寸：（长×宽×高）765×400×1880mm;

1.20电源：220±10V, 1kW;

1.21重量：约380kg。

主要配置

1.1主机一台（济南时光）；

1.2拉伸、压缩辅具各一套（济南时光）；

1.3滚珠丝杠两根(济南时光)；

1.4交流伺服电机一台（济南时光）；

1.5传感器一只（济南泰钦或广测）；

1.6计算机一台（联想）；

1.7打印机一台(惠普)；

1.8电子万能试验机控制器(济南时光)；

安装调试及售后服务

1.1免费为客户安装调试产品，并为客户培训操作人员；

1.2终身提供相关服务；

1.3免费提供升级软件。
