GVHBS-3000T视觉直读全自动布氏硬度计

GVHBS-3000T
联系我们

电话（微信）: 18562163626

Email: smith@metalreader.com

产品介绍

产品介绍

1、不论工件大小，所处位置，试样离压头远近，工作台可自动升降，自动加载，自动测量工件的布氏硬度。

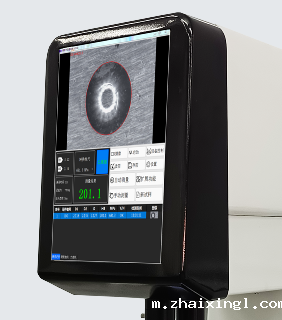

2、机身正面安装工业平板电脑,内置工业级摄像头，采用CCD图像软件处理，直接导出数据和图像，完成对图像的手动和自动测量，方便快捷；

3、电子闭环控制施加试验力，完全实现了加荷、保荷、卸荷的自动化运行；

4、机身使用优质铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；

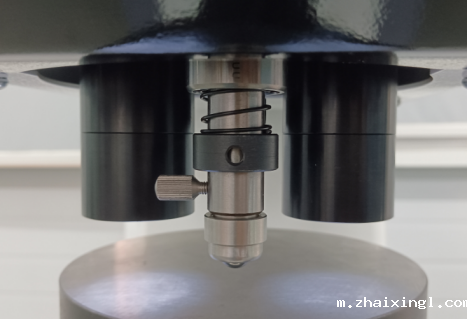

5、配置自动转塔功能,压头和镜头之间自动切换，使用更加方便;高清光学双物镜，可测量从不同标准试验力下的不同直径的压痕；

6、可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出提示；

7、具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；

8、具有数据库功能，可对试验数据进行编辑分析，并导出word、excel以及pdf格式文件报表；

9、可自动进行全硬度标尺的单位转换;

10、并可通过RS232、USB接口(可选配）输出数据；

11、精度符合GB/T231.2、ISO6506-2和美国ASTM E10标准。

主要机构概述

该机由控制系统和主机两部分组成：控制系统采用我公司独立研发的专用控制系统、高精度测力传感器、触摸屏、台式电脑和布氏图像处理系统等。

主机机身及工作台采用精密铸造工艺。整机由底座、机身、步进电机、丝杠、工作台、转动头、布氏加卸荷系统等组成。工作台升降是由步进电机带动丝杠进行升降，试验力的加卸荷也是采用步进电机进行控制，动作精确，确保加荷力值稳定在国标要求的范围内，同时在规定的时间内完成加载，模块化设计，方便维修和更换。

电气控制系统：

中央处理器采用STMicroelectronics公司推出基于32位ARM Cortex-M3内核的单片机，最高工作频率72MHz，运算处理速度极快，结合控制系统硬件的优化抗干扰能力强，在复杂的工业现场环境中运行稳定可靠。

本公司电子元器件经过层层筛选，检测合格进入焊接工艺，焊接完毕，上电老化实验经过专业仪器仪表进一步检测是否符合要求后，经过超声清洗，预烘干，专业线路板三防漆涂覆，（防潮，防尘，防水，防盐雾耐电晕等，延长了线路板的寿命）。

布氏测量软件可以通过modbus进行通讯，布氏软件作为服务端，端口为502。

通讯协议

布氏测量软件可以通过modbus进行通讯，布氏软件作为服务端，端口为502。

布氏软件通讯地址定义如下：

1.工件编号

地址:D0-D25，以ASCII码格式存储，每个寄存器存放两个字符，以0x00结尾

2.硬度值

地址:D50，硬度值保留1位小数，乘10后存放在D50，如寄存器值为2002代表硬度值为200.2HBW

3.硬度合格范围

地址：D60-D61，D60为最小合格硬度，D61为最大合格硬度，两个值均保留1位小数（与硬度值格式相同）

4.结果状态

地址：D70，合格时为1，不合格时为0

5.测量更新计数

地址：D80，每次更新数据时寄存器值加一，可以根据此寄存器判断是否有新数据（该寄存器更新时工件编号可以不变，如对同一工件重复测量）

应用范围

1、测定黑色金属、有色金属及轴承合金材料的布氏硬度；

2、可测试铸钢、铝合金、铜合金、可锻铸件、软钢、调质钢、退火钢等。

技术参数

型号	GVHBS-3000T
测量范围	5-650HBW
试验力	612.9、980.7、1225.9、1838.8、2451.8、4903.5、7355.3、9807、14710.5、29421N （62.5、100、125、187.5、250、500、750、1000、1500、3000kgf)
加荷方式	电加荷
转塔方式	自动转塔
测试方法	自动测绘
试件允许最大高度	260mm
压头中心到机壁距离	150mm
保荷时间	1-99s（可调）
物镜倍率	1X，2X
总放大倍率	20X，40X
硬度分辨率	0.1HBW
最小测量单位	0.625μm
电源	AC 220V，50Hz
外形尺寸	700268930mm
摄像头分辨率	300W像素
CCD测量方式	自动和手动
重量	140kg

附件标准配置

大平工作台	1个	V型工作台	1个
硬质合金球压头： φ2.5，φ5，φ10mm	各1个	硬质合金钢球： φ2.5，φ5，φ10mm	各1个
标准布氏硬度块	2块	工业级平板电脑	1台
提供网口RJ485通讯所有地址对应的参数。	1	报告格式按客户要求

以上为标准配置，实际产品以实物为准！

产品优势的保证

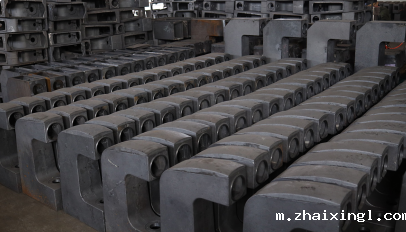

	机身使用优质铸铁一次浇筑成型，并经过充分时效，稳定化处理，确保设备的测量精度经久耐用。壳体及主要零部件采用自有设备独立加工，确保加工精度和货期供应。
	升降系统自动控制，不论工件大小，试样离压头远近，一键启动，硬度计自动完成试验力，主试验力加荷，饱荷，卸荷，自动测量工件的布氏硬度，测试完成后升降系统自动回到初始位置。
	电子闭环控制施加试验力，完全实现了试验力加荷、保荷、卸荷的自动化运行；试验力精度可达±0.5%，完全满足国标美标试验力施加在2-8s的时间要求。

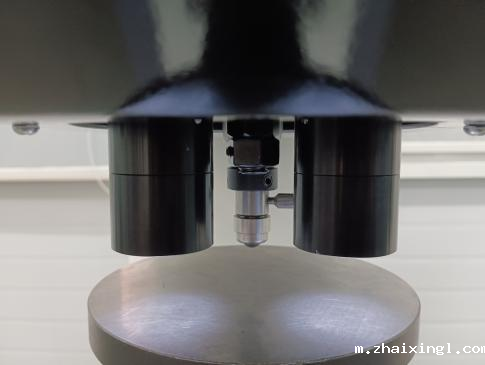

	配置自动转塔功能,压头和镜头之间自动切换，使用更加方便; 高清光学双物镜，可测量从不同标准试验力下的不同直径的压痕；
	电器控制技术独立自主研发，并有相应的知识产权。电器工艺流程：精选原材料-贴片-复检-焊接直插件-超声波清洗-喷涂三防漆等。模块化电路电器设计，售后维护便捷，确保设备长期稳定使用。
	机身正面安装工业平板电脑,内置工业级摄像头，采用CCD图像软件处理，直接导出数据和图像，完成对图像的手动和自动测量，方便快捷；

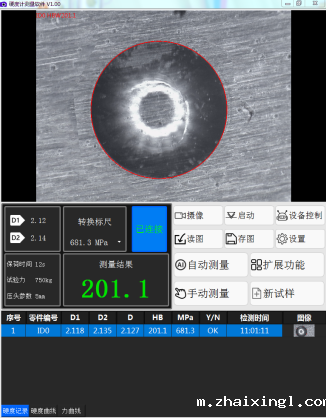

	内置CCD图像自动测量系统, 操作界面模块化设计，可直观显示压痕直径，硬度值及硬度值曲线，转换标尺，检测时间以及图像等内容。

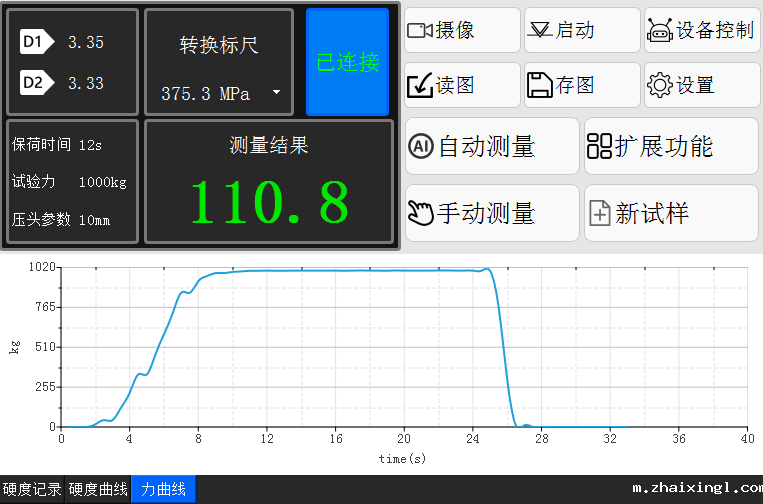

	操作界面直观，人机交互友好，直接在电脑上完成对设备的操作，操作方便直观，实时力值曲线监测，显示设备的运行状态，避免出现误操作对设备造成的损坏。

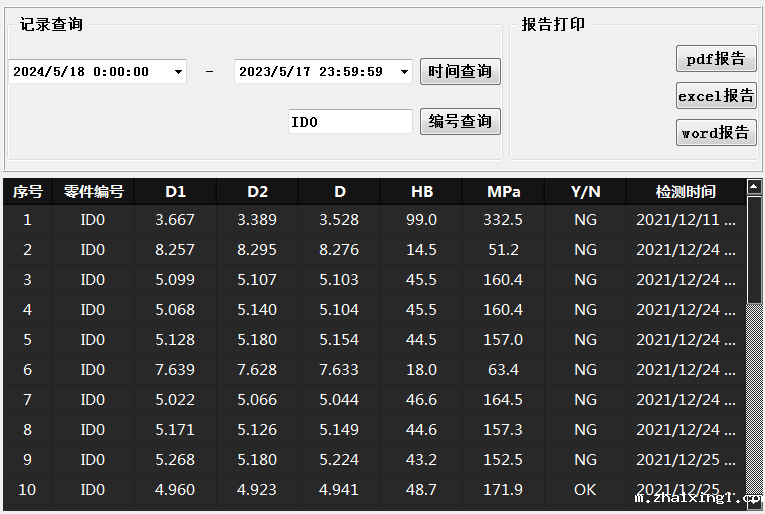

	拥有数据库系统，数据支持时间查询和编号查询，并可按照需求生成pdf，Excel和word格式的报告，并可扩展接入客户math系统。

更多产品
