FL7500W电脑型金相显微镜
FL7500W
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com

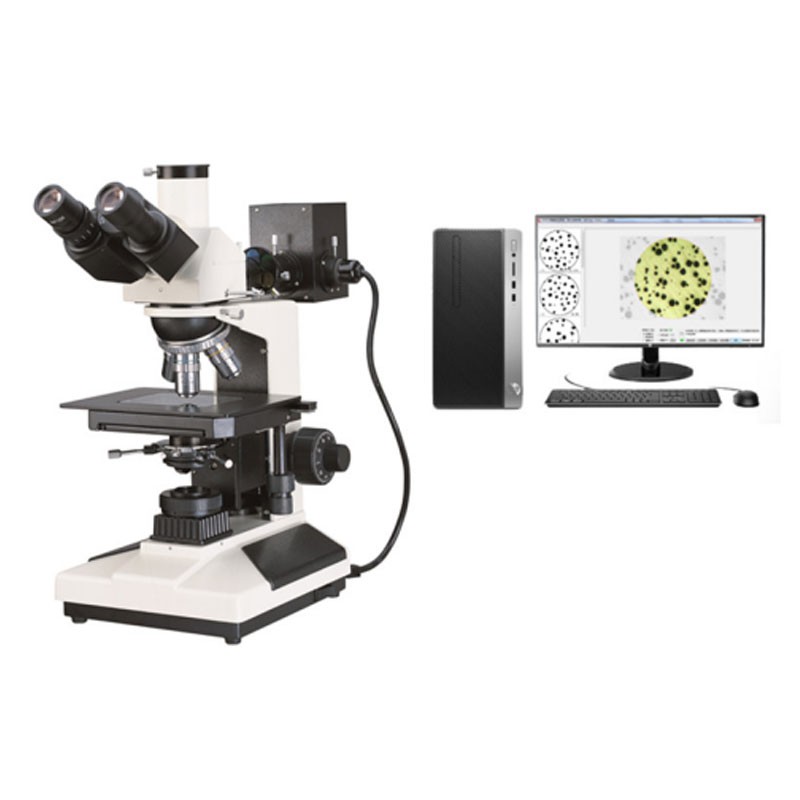

FL7500W电脑型金相显微镜概述
FL7500W电脑型金相显微镜为三目透反射正置式金相显微镜，该机适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏振观察装置，具有图像清晰、衬度好，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

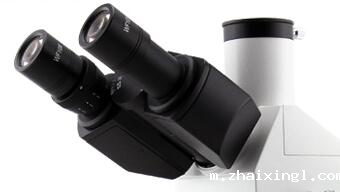

观察系统
三目观察筒，单视度可调，镜筒30°倾斜，可连接摄像装置。

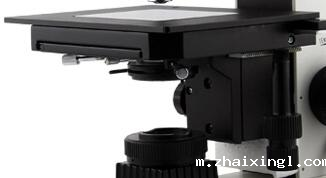

机械载物台
双层机械式载物台，尺寸：185*140mm；移动范围：75mm*50mm，适度的设计理念，使用者操作载物台时更方便更舒适。
落射照明系统
12V 20W卤素灯，亮度可调。内置视场光阑、（黄、绿、蓝、磨砂玻璃）滤色片转换装置，推拉式起偏振器。
透射照明系统
内置式卤素灯照明装置：采用6V20W卤素灯（亮度可调），能提供清晰鲜明的显微观察图像。带视场光阑集光器，阿贝聚光镜N.A.1.25，升降上下可调。
FL7500W电脑型金相显微镜配置表
|
标准配置 |
整机型号 |
|
|
部件 |
规格 |
FL7500W |
|
光学系统 |
有限远色差校正光学系统 |
· |
|
观察筒 |
三目镜,倾斜30˚,(内置检偏振片,可进行切换) |
· |
|
目镜 |
大视野 WF10X(Φ18mm) |
· |
|
标配物镜 （长距平场 消色差物镜） |
PL L5X/0.12 WD15.5 mm |
· |
|
|
PL L10X/0.25 WD8.80mm |
· |
|
|
PL L40X/0.6 WD3.73 mm |
· |
|
|
PL L60X/0.75 WD1.34 mm |
· |
|
转换器 |
四孔(内向式滚珠内定位) |
· |
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm,粗动松紧可调，带锁紧和限位装置 |
· |
|
载物台 |
双层机械移动式(尺寸:185mmX140mm,移动范围:75mmX50mm) |
· |
|
落射照明系统 |
12V 20W,卤素灯, 亮度可调；落射照明器带视场光阑、孔径光阑、起偏振片。 |
· |
|
透射照明系统 |
阿贝聚光镜 NA.1.25 可上下升降 |
· |
|
|
蓝滤色片和磨砂玻璃 |
· |
|
|
集光器，6V 20W 卤素灯,亮度可调 |
· |
|
金相分析系统 |
FMIA2025正版金相分析软件、索尼芯片500万摄像装置、0.65X适配镜接口、高精度测微尺（100x0.01mm、100x0.01cm，校准点：d = 0.15mm、d = 0.07mm）。 |
· |
|
选配配置 |
||
|
部件 |
规格 |
|
|
目镜 |
大视野 WF10X(Φ18mm)，带十字分化尺 |
O |
|
|
大视野 WF16X(Φ11mm) |
O |
|
选配物镜 （长距平场 消色差物镜） |
PL L 20X/0.40 WD8.6mm |
O |
|
|
PL L 50X/0.70 WD2.02mm |
O |
|
|
PL L 80X/0.80 WD0.96mm |
O |
|
|
PL L 100X/0.85 WD0.4mm |
O |
|
滤色片 |
黄滤色片，绿滤色片 |
O |
|
摄像装置 |
1200万等像素摄像装置 |
|
|
电脑 |
惠普商务机 |
O |
注：“·”为标准配置；“ O”为选购件
FMIA2025正版金相图像分析软件
FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。
FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。
全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。
软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。
 |
FMIA2025金相图像分析软件产品优势及功能介绍
●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。
●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。
●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。
●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;
●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。
●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。
●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。
●高级功能模块：EDF景深拓展功能、图像拼接功能
●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。
●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。
●国标图库：内含百种国标图，供客户学习参考。
l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。
FMIA2025版金相分析软件系统组成
1、软件程序FMIA2025（U盘）；
2、加密锁：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、测微标尺：格值0.01mm。
FL7500W正置金相显微镜尺寸图
