FPL-3230透反射偏光显微镜
FPL-3230
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
FPL-3230透反射偏光显微镜概述
FPL-3230透反射偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器,可供广大用户进行单偏光观察，正交偏光观察，锥光观察。广泛应用于地质、化工、医疗、药品等领域的研究与检验，也可进行液态高分子材料，生物聚合物及液晶材料的晶相观察，是科研机构与高等院校进行研究与教学的理想仪器。
FPL-3230透反射偏光显微镜性能特点
▲ 采用无限远光学系统及模块化功能设计。
▲ 配置无穷远无应力长工作距离平场物镜。
▲ 铰链式观察筒：三目观察筒，单视度可调，镜筒30°倾斜，可进行100%透光摄影，可连接摄像装置。
▲ 目镜：WF10X大视野平场目镜，视场范围φ22mm，提供了宽阔平坦的观察空间。
▲ 物镜：无应力平场消色差物镜（无盖玻），物镜中心可调，可确保物镜中心和旋转载物台中心重合。
▲ 粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
▲ 偏光观察装置可移入或移出光路，起偏器与检偏器均可360°旋转。
▲ 旋转式载物台，360°等分刻度,游标格值6'，中心可调，带锁紧装置，工作台垂直有效行程可达 30mm。
▲ 宽电压电源(85-265V 50/60Hz). 6V30W卤素灯照明，亮度可调。
▲推拉式检偏器：可360°旋转，带刻度和微动游标。
▲中间接筒：内置推入式勃氏镜，中心可调。
▲载物台：旋转式载物台，360°等分刻度，游标格值6'，中心可调，带锁紧装置，工作台垂直有效行程可达30mm。
▲透射照明系统：6V30W卤素灯，亮度可调。可提供明亮清晰的视场效果。
▲起偏器，360°偏振方向旋转，有0、90、180、270、四个档位，置于孔径光阑下方。
▲落射照明系统：6V30W卤素灯，亮度可调。内置视场光阑，孔径光阑。推拉式起偏器360°旋转。简易快捷的灯泡更换方式，不需要任何工具便可实现灯泡更换
FPL-3230透反射偏光显微镜技术参数
|
目镜 |
大视野 WF10X(Φ22mm) |
|
分化目镜10X(视场数Φ22mm) 格值0.10mm/格 |
|
|
无应力平场消色差物镜(无盖玻片) |
PL L5X/0.12 工作距离：26.1 mm |
|
PL L10X/0.25 工作距离：20.2 mm |
|
|
PL L40X/0.60（弹簧） 工作距离：3.98 mm |
|
|
PL L60X/0.75（弹簧） 工作距离：2.03 mm |
|
|
落射照明系统 |
6V30W卤素灯，亮度可调 |
|
起偏器可360°旋转 |
|
|
检偏器可360˚旋转,带刻度和微动游标, |
|
|
内置视场与孔径光阑 |
|
|
转换器 |
四孔(转换器中心可调) |
|
中间接筒 |
推入式勃氏镜 |
|
补偿器 |
λ , λ/4与石英锲补偿器 |
|
调焦机构 |
粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm |
|
摄像 |
FEG系列,索尼芯片1200万像素相机 |
|
适配 |
0.65X适配镜C接口 |
|
软件 |
专业版岩石偏光软件 |

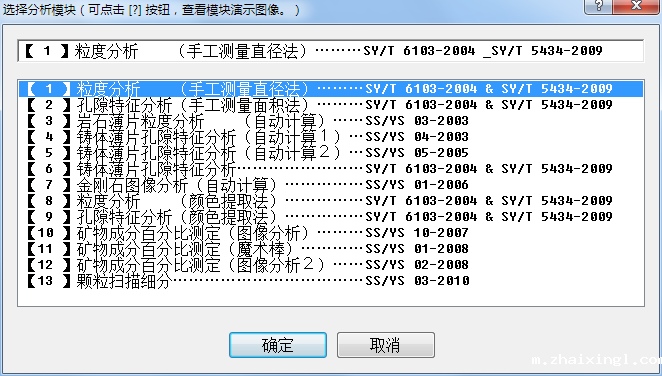

岩石(偏光)软件》
图像分析
【 1 】粒度分析（手工测量直径法）………SY/T 6103-2004 & SY/T 5434-2009
l 用拖动鼠标的方式，测量出颗粒直径；算出最大、最小、平均直径；自动生成累积曲线（调整）、累积曲线（线性）、直方图、频率曲线等4种曲线；可保存和载入测量过程。
l 分析界面
l 测量截图
l 分析数据

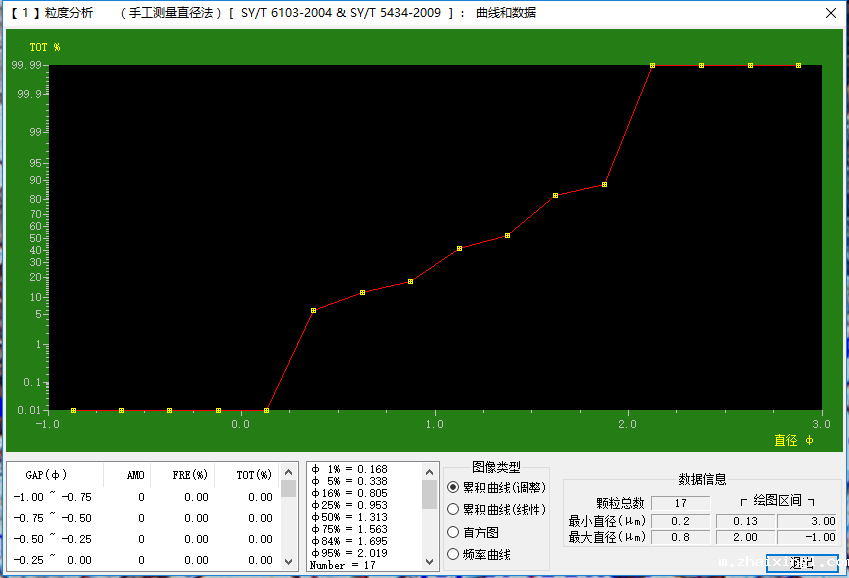

l 数据统计图

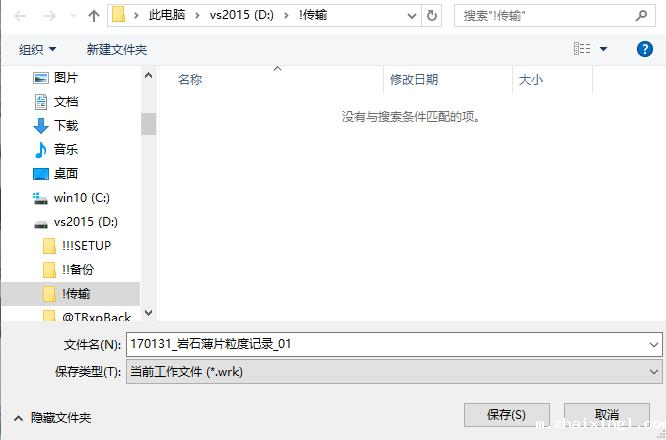

（将当前的工作保存为一个文件）
【 2 】孔隙特征分析（手工测量面积法）………SY/T 6103-2004 & SY/T 5434-2009
l 用鼠标拖动的方式，圈出孔隙部分，得到孔隙面积，软件自动算出孔隙率；可保存和载入测量过程。
l 分析界面
l 测量过程截图

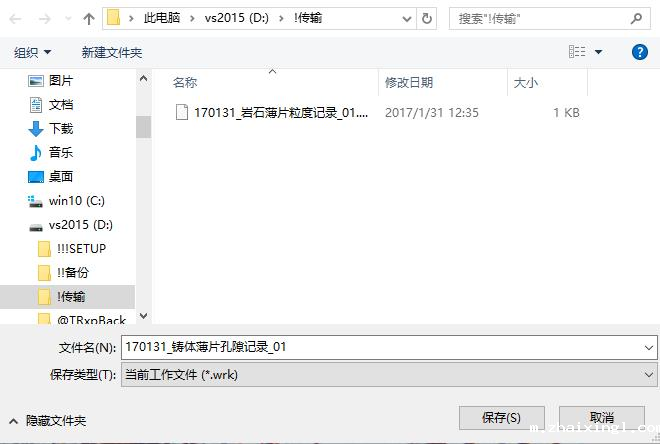

（将当前的工作保存为一个文件）
【 3 】岩石薄片粒度分析（自动计算）……SS/YS 03-2003
l 用鼠标在图上选取需要分析颗粒的颜色，可以选择6种颜色，然后设置搜索参数，搜索出想要的颗粒，并算出颗粒百分比；同时算出颗粒总数、颗粒平均直径、平均截面积、平均截距、弗里特直径、最小直径、最大直径、平均短轴长，长宽比>0.5的颗粒比等数据。
l 分析界面
l 在图像上点击进行取色
l 根据需求对图像进行相应处理
l 点击“颗粒分析”对图像进行分析
l 分析数据
【 4 】铸体薄片孔隙特征分析（自动计算１）…SS/YS 04-2003
l 用鼠标在图上选取孔隙的颜色，然后设置搜索参数，搜索出想要的孔隙，软件将自动算出孔隙率；并自动算出孔隙总数、最大孔隙半径、最小孔隙半径、平均孔隙半径等值。
l 分析界面
l 分析数据
【 5 】铸体薄片孔隙特征分析（自动计算２）…SS/YS 05-2005
l 用鼠标在图上选取孔隙的颜色，然后设置搜索参数，搜索出孔隙，软件将自动算出孔隙率值，同时算出孔隙总数、最大孔隙半径、最小孔隙半径、平均孔隙半径等值。
l 分析界面
【 6 】铸体薄片孔隙特征分析…SY/T 6103-2004 & SY/T 5434-2009
l 用鼠标在图上选取孔隙的颜色，然后设置搜索参数，搜索出孔隙，软件将自动算出孔隙率值，同时算出孔隙总数、最大孔隙半径、最小孔隙半径、平均孔隙半径等值。
l 软件界面
l 分析出的数据
【 7 】金刚石图像分析（自动计算）……………SS/YS 01-2006
用鼠标在图上选取颜色，然后设置搜索参数，搜索出金刚石颗粒，软件自动
算出金刚石的面积百分比，同时算出孔隙总数、最大孔隙半径、最小孔隙半径、平均孔隙半径等值。
l 软件界面。
l 在图像上点击进行取色。
l 根据需求，对图片进行相应处理。
l 点击“颗粒分析”，对图像进行分析。
l 分析数据。
【 8 】粒度分析（颜色提取法）……SY/T 6103-2004 & SY/T 5434-2009
l 用鼠标在图上选取需要分析颗粒的颜色，可以选择6种颜色，然后设置搜索参数，搜索出想要的颗粒，并算出颗粒百分比，同时算出颗粒总数、平均直径、平均截面积、平均截距、弗里特直径等值。
l 软件界面。
l 分析数据
【 9 】孔隙特征分析（颜色提取法）…SY/T 6103-2004 & SY/T 5434-2009
l 用鼠标在图上选取孔隙颜色，可以选择6种颜色，然后设置搜索参数，搜索出想要的孔隙，并算出孔隙率，同时算出孔隙总数、最大孔隙半径、最小孔隙半径、平均孔隙半径等值。
l 分析界面
l 在图像上进行点击进行取色。
l 根据需求对图片进行处理。
l 点击“孔隙分析”按钮对图片进行分析。
【10】矿物成分百分比测定（图像分析）…SS/YS 10-2007
l 用鼠标选择8种成分的颜色，并设置每种成分的容差，软件根据该数据，在图上搜索出对应组织，并算出面积和面积百分比。可分析单图，也可分析指定目录下的所有图像。
l 分析界面

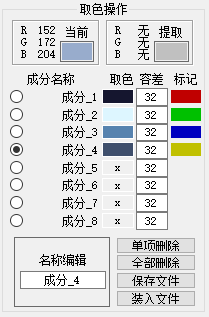

l 点击相应成分，在图中进行取色。
l 点击“单图计算”按钮进行分析。

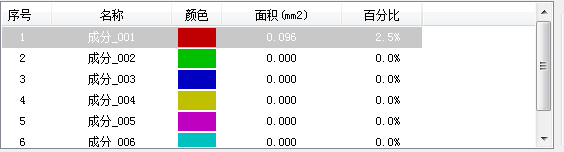

l 数据列表
【11】矿物成分百分比测定（魔术棒）…SS/YS 01-2008
l 用魔术棒在岩石图像上选择需要分析的组织，算出面积和面积百分比。
l 分析界面

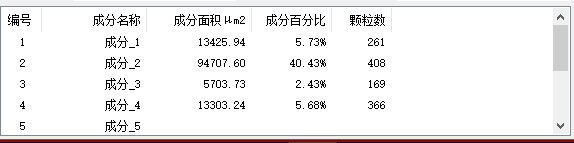

l 分析数据列表
【12】矿物成分百分比测定（图像分析２）…SS/YS 02-2008
l 可用鼠标选择8种成分的颜色，并设置每种成分的容差，软件根据该数据，在图上搜索出对应的组织，并算出面积和面积百分比。
l 分析界面
l 点击相应成分，在图中进行取色。
l 点击“图像分析”按钮，对图片进行分析

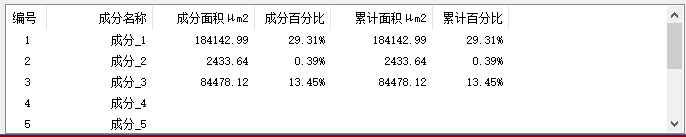

l 分析数据列表
