FZ0756U数码显微一体机
FZ0756U
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
FZ0756U系列连续变倍USB接口数码显微一体机简介

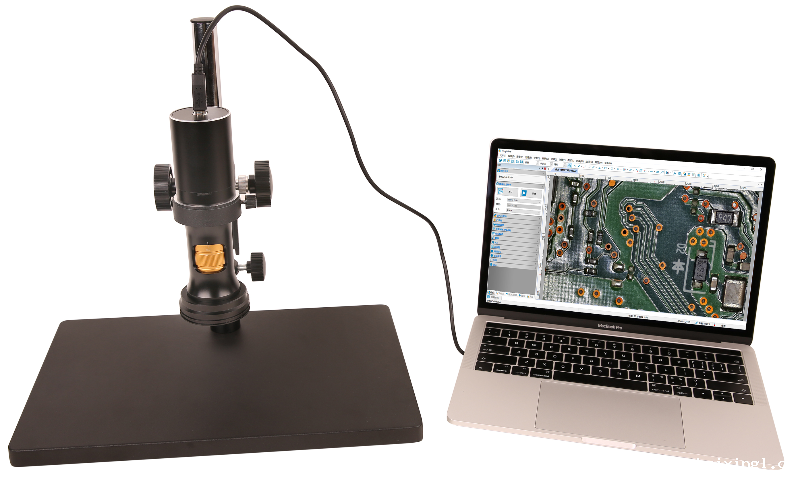

FZ0756U系列连续变倍USB接口数码显微一体机如图 1所示，由8x连续变倍镜头主体，USB接口相机，LED环形光源组成。USB接口的相机模块通过USB接口连接电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到USB接口相机模块。
FZ0756U系列将连续变倍单筒显微镜、USB接口相机，LED照明光源有机地集成为一体，无需选型同安装，将FZ0756U系列连接到电脑的USB接口即可直接使用。
FZ0756U系列满足现代电子设备、半导体、激光、LED、LCD、工业在线检测和生物等领域的数码成像观察、检验和测量。
FZ0756U配置参数
|
光学参数 |
|
|
光学主体 |
变倍范围为0.7X-5.6X |
|
工作距离 |
37.5mm-160mm（由辅助物镜决定） |
|
数值孔径NA |
0.018-0.092（使用W100，1x辅助物镜） |
|
分辨率 |
18.6um-3.65um（使用1x辅助物镜） |
|
视场 |
0.99mm-34.28mm |
|
可选物镜 |
0.5x，0.75x，1x，1.5x，2.x（可根据需要选择） |
|
可选其他物镜 |
可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可） |
|
主体尺寸 |
188mm x 52mm |
|
支架接口 |
标准50mm |
FZ0756U系列可选辅助物镜Wxxx的光学参数
|
辅助物镜 |
参数 |
TV镜头0.5X(1/3"传感器)TV050 |
|
|
低倍 |
高倍 |
||
|
W100，1.0X(80mm WD) |
倍率 |
0.35X~2.80X |
|
|
线视场 |
17.14mm |
2.14mm |
|
|
NA |
0.018 |
0.092 |
|
|
W050，0.5X(160mm WD) |
倍率 |
0.18X~1.40X |
|
|
线视场 |
34.28mm |
4.28mm |
|
|
NA |
0.009 |
0.046 |
|
|
W075，0.75X(105mm WD) |
倍率 |
0.26X~2.10X |
|
|
线视场 |
20.81mm |
2.86mm |
|
|
NA |
0.013 |
0.069 |
|
|
W150，1.5X(51.5mm WD) |
倍率 |
0.53X~4.20X |
|
|
线视场 |
11.43mm |
1.43mm |
|
|
NA |
0.026 |
0.138 |
|
|
W200，2.0X(37.5mm WD) |
倍率 |
0.70X~5.60X |
|
|
线视场 |
8.57mm |
1.07mm |
|
|
NA |
0.035 |
0.182 |
|
|
备注 |
当使用同轴光照明时，低放大倍率可能会产生渐晕。 当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，FZ0756的放大倍率、视场角和NA值由显微物镜的参数决定。 |
||
FZ0756U系列相机模块参数

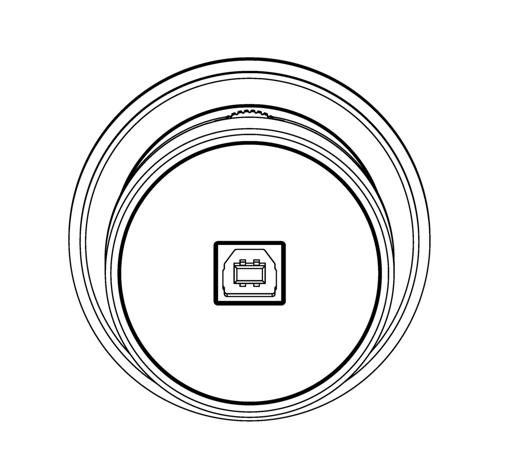

图 2 FZ0756U系列连续变倍USB接口数码显微一体机后面板接口
|
订购代码 |
传感器和尺寸（mm） |
像素（μm） |
G 响应度 |
FPS/分辨率 |
分箱 |
暴露 |
|
U510A （新） |
5.1M/IMX335（C） |
2.0x2.0 |
505mV |
26@2592x1944 |
1x1 |
0.1-2000 毫秒 |
C：彩色相机
|
硬件配置 |
|
|
光谱响应范围 |
380-650nm (有红外截止滤光片情况下) |
|
白平衡 |
自动白平衡/ROI 白平衡/手动Temp-Tint调整 |
|
色彩还原技术 |
Ultra-Fine硬件颜色处理引擎 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android 多平台SDK(Native C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, |
|
记录方式 |
图像和视频 |
|
相机工作环境 |
|
|
工作温度（摄氏度） |
-10~ 50 |
|
贮存温度（摄氏度） |
-20~ 60 |
|
工作湿度 |
30~80%RH |
|
贮存湿度 |
10~60%RH |
|
供电电源 |
相机通过USB2.0接口供电 |
|
软件运行环境 |
|
|
操作系统 |
Microsoft® Windows®XP/Vista / 7 / 8 /10(32 & 64 位) |
|
计算机配置 |
CPU:Intel Core 2 2.8GHz 或更高 |
|
内存:2GB或更大 |
|
|
USB接口:USB2.0高速接口 |
|
|
显示器:17”或以上 |
|
|
CD-ROM |
|
|
照明模块 |
|
|
环形光源 |
亮度可调LED照明环形光源（无线）（TFZ0756DRL-NPC） |
|
环形偏振光源 |
亮度可调的LED照明环形偏振光源（无线），（TFZ0756DRPL-NPC） |
|
同轴照明光源 |
亮度可调的LED照明同轴光源（无线），同轴光适配器TFZ0756CL_NPC |
|
供电方式 |
集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如 |
|
安装方式 |
快速秒级吸合式安装，方便简单 |
|
亮度调节 |
通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如 |
FZ0756U系列的连接方式
除一体机以外，用户仅需要一台电脑以及随一体机配送的USB2.0线即可。
图 3 FZ0756U系列 与电脑的连接
