《纤维软件系统》简介
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
一、矿物棉纤维平均直径测量分析

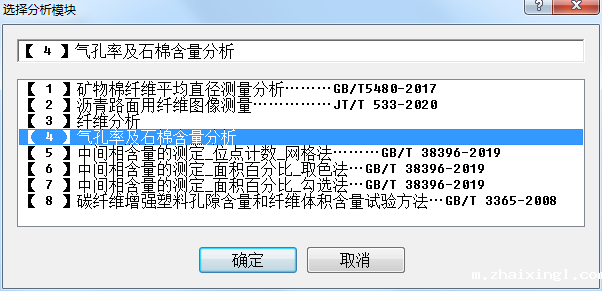

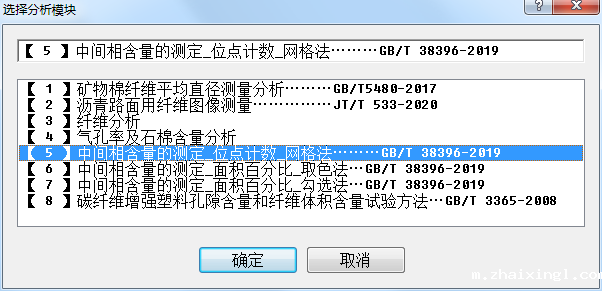

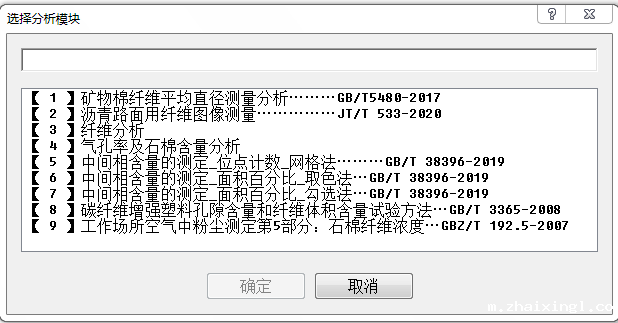

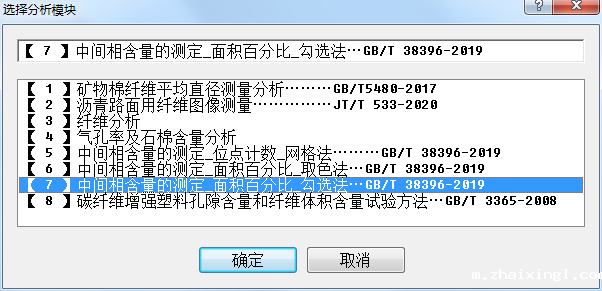

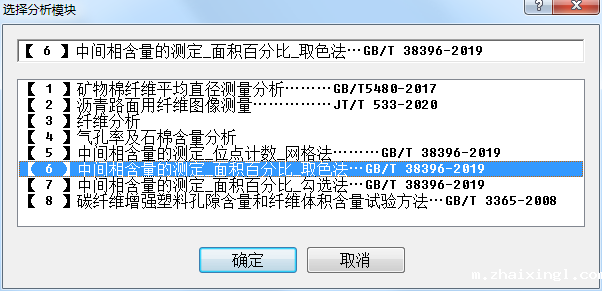

1、选择模块：
Ø 点击
然后选择分析模块。
Ø 进入界面
（主界面）
2、测量数据
Ø 首先先打开图像导入要测量的图片
可以导航栏选择要测量的图片

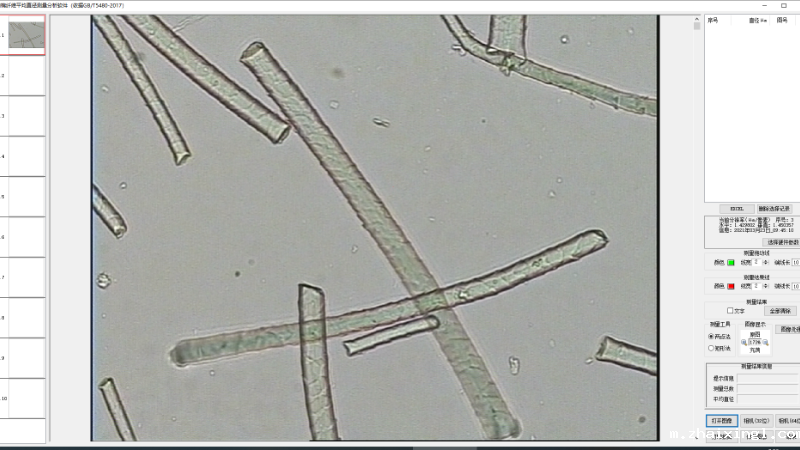

（导入图片后的界面）
Ø 选择测量工具
有“矩形法”和“两点法”

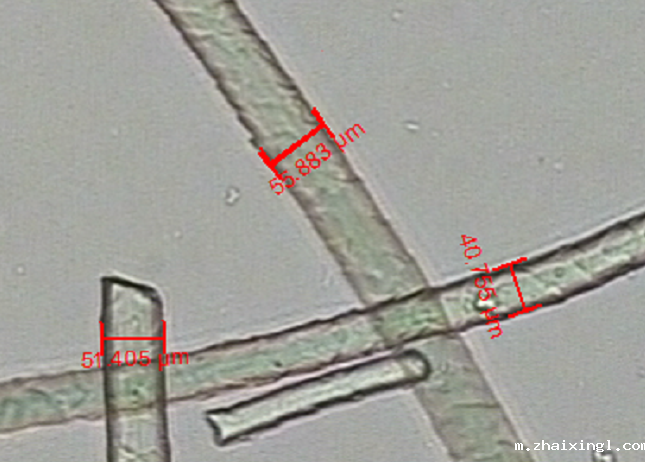

Ø 首先选择“两点法”进行测量—》直接按住鼠标拖线段
Ø 勾选上-文字-图片上就会显示测量的文字在界面上
Ø 设置拖线段颜色以及大小
（拖动测量线，设置颜色、线宽、端线长）
（显示测量线，设置颜色、线宽、端线长）
（测量界面）

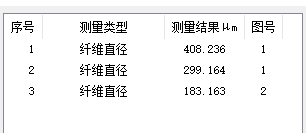

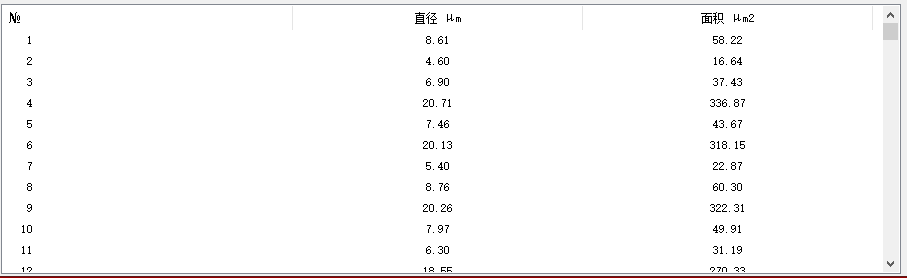

Ø 右侧会自动输出测量数据并排序。
Ø 选择测量工具
有“矩形法”和“两点法”
Ø 选择“矩形法”进行测量—》直接拖出个矩形框
（测量界面）
Ø 数据会自动进行累加。

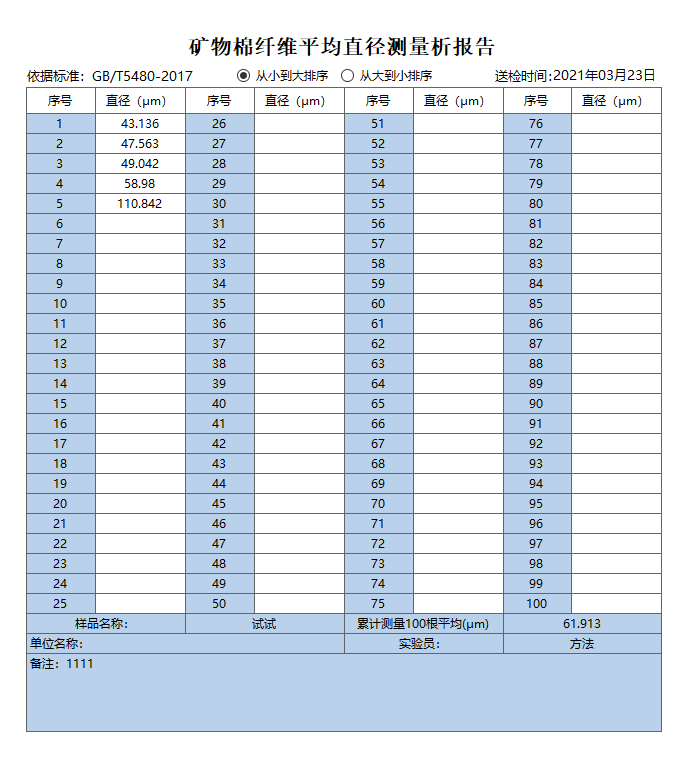

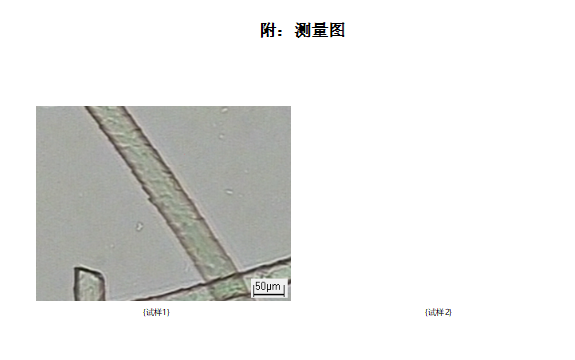

3、打印报告：
Ø “打印报告”用户点击“打印预览”，可以查看报告效果。
Ø 报告名称等信息可手动输入。
Ø 可保存多种格式文件
二、 沥青路面用纤维图像测量

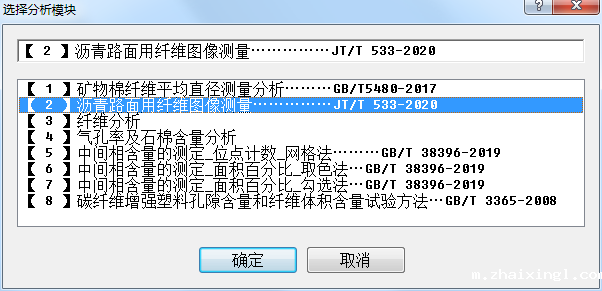

1、选择模块：
Ø 点击
然后选择分析模块。
Ø 进入界面
Ø 打开图像导入要测量的图片
可以导航栏选择要测量的图片

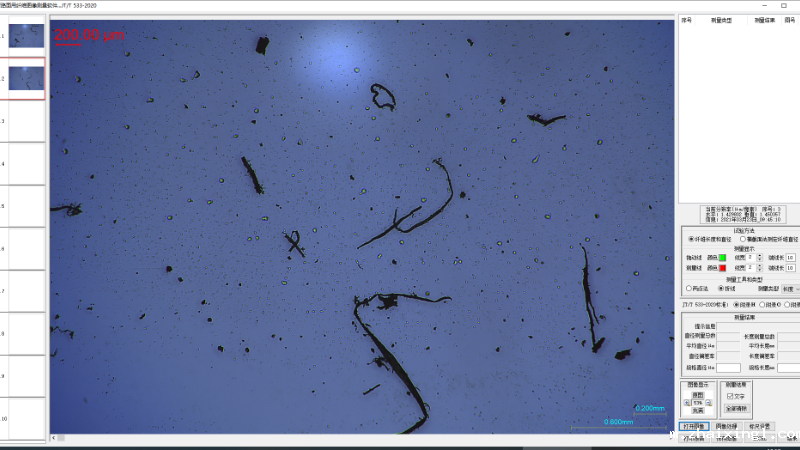

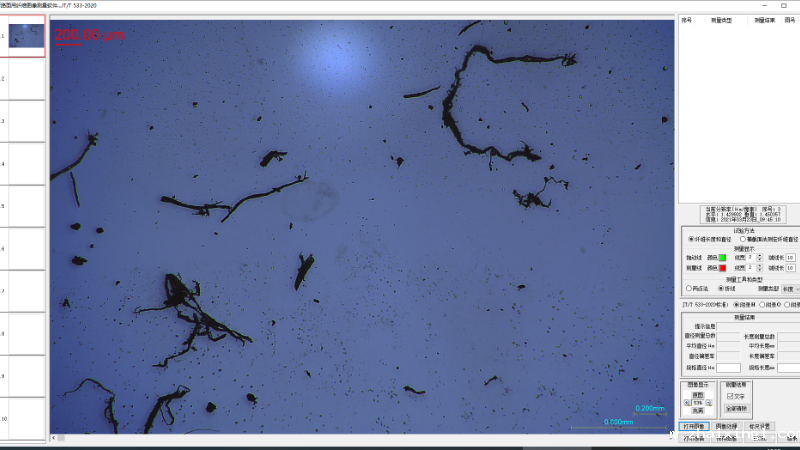

（导入图片后的界面）

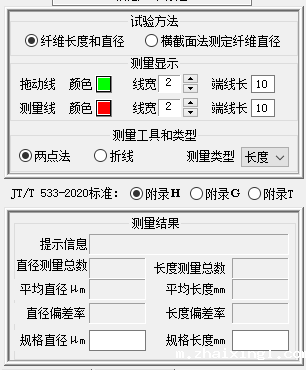

Ø 选择测量工具
有“纤维长度和直径实验方法”和“横截面法测定纤维直径实验方法”

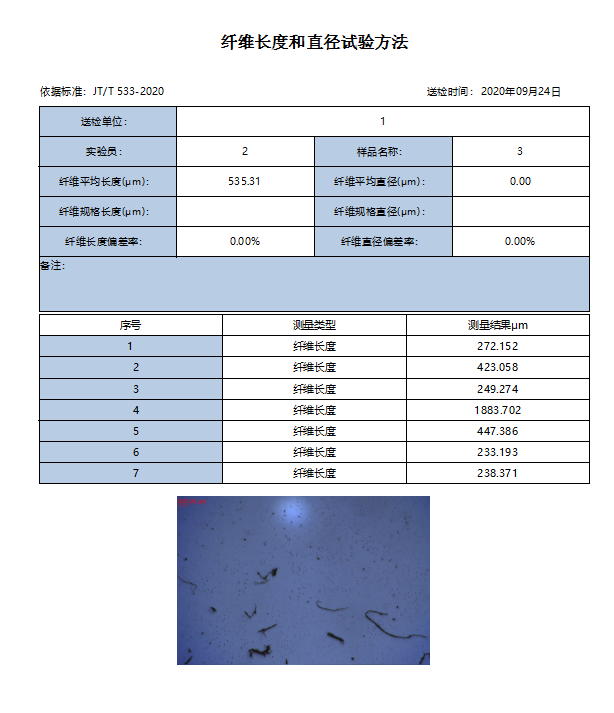

（1）、纤维长度和直径实验方法
Ø 首先选择“纤维长度和直径实验方法”进行测量—》直接按住鼠标拖线段
Ø 选择测量的类型
有“两点法”和“折线法”
Ø 测量类型有两种
长度和直径
Ø 勾选上-文字-图片上就会显示测量的文字在界面上
Ø 设置拖线段颜色以及大小
拖动线和测量线（测量显示，设置颜色、线宽、端线长）
（测量界面）

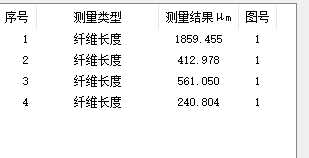

Ø 右侧会自动输出测量数据并排序。
Ø 选择测量的类型
有“两点法”和“择线法”

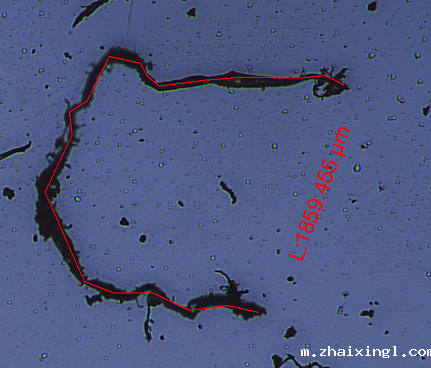

Ø 选择“择线法”进行测量—》在界面上先点击左键确定起点，依次点击左键确定下一个点，最后双击左键完成测量。
（测量界面）
Ø 数据会自动进行累加。

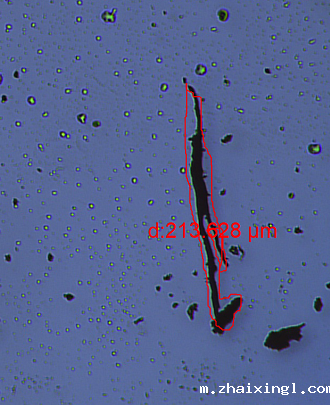

（2）、横截面法测定纤维直径实验方法
Ø 然后选择“横截面法测定纤维直径实验方法”进行测量
Ø 勾选上-文字-图片上就会显示测量的文字在界面上
Ø 设置拖线段颜色以及大小

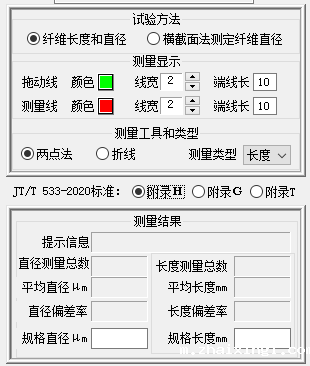

拖动线和测量线（测量显示，设置颜色、线宽、端线长）

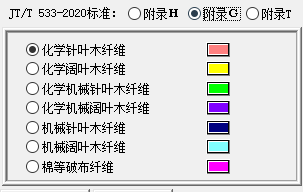

Ø 选择测量标准
Ø 附录G根据自己需要选择要测量的标准。
Ø 按住鼠标左键，开始画圈把纤维圈住就可以了。
（测量界面）
Ø 附录T根据自己需要选择要测量的标准。
Ø 右侧会自动输出测量数据并排序。
Ø 输入规格直径，软件会自动算出直径偏差率。

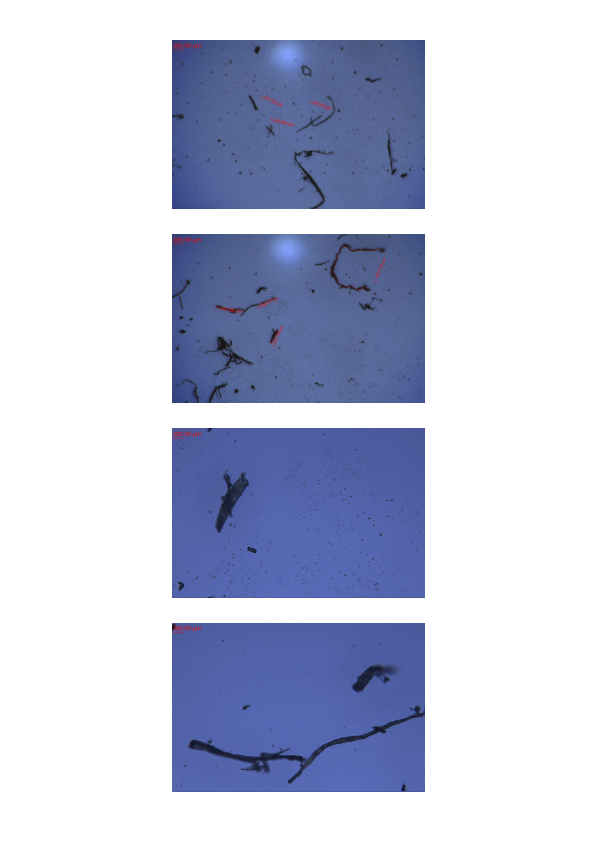

2、打印报告
Ø 点击界面
按钮。
Ø 报告名称等信息可手动输入。
Ø 可保存多种格式文件
3、标尺设置
Ø 点击标尺设置按钮：

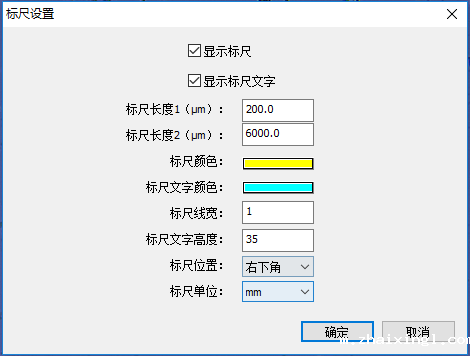

Ø 设置好相应的标尺设置项：

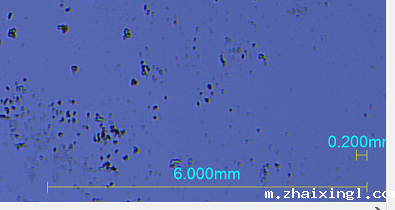

Ø 显示标尺效果：

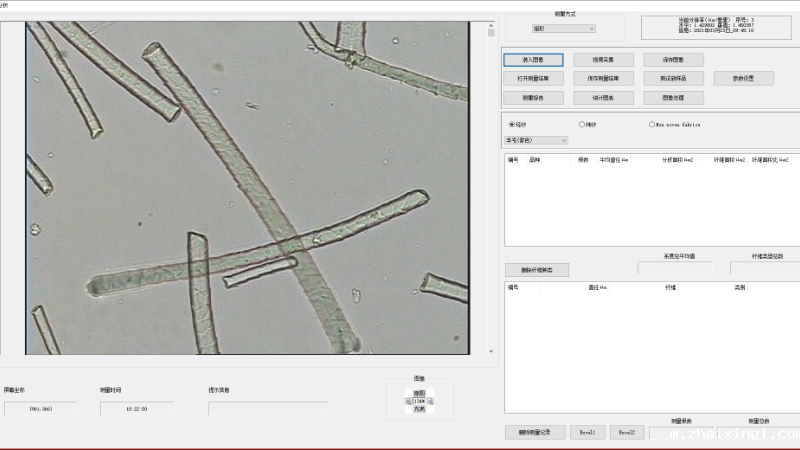

三、 纤维分析

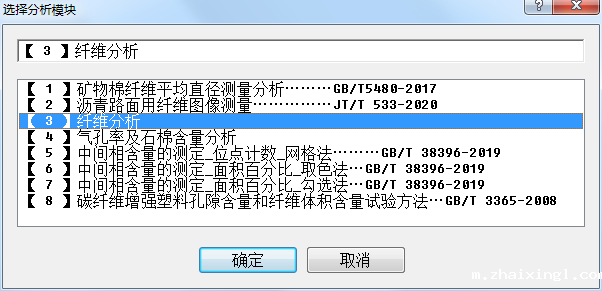

1、选择模块：
Ø 点击
然后选择分析模块。
Ø 进入界面
2、参数值修正

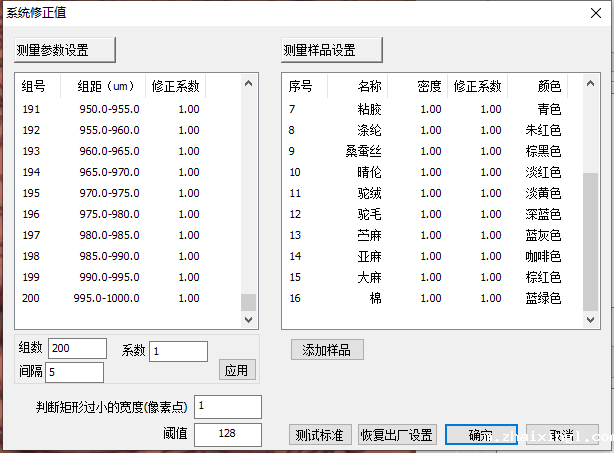

Ø 点击按钮“参数设置”
Ø 左边列表为测量参数，类别列表为测试样品列表，默认参数为图上所示，双击列表某行可以修改
Ø 可以添加样品，可以整体调整组数、系数、间隔；也可以回复出厂设置。设置好后点击“确定”按钮，返回测量界面。
3、测量

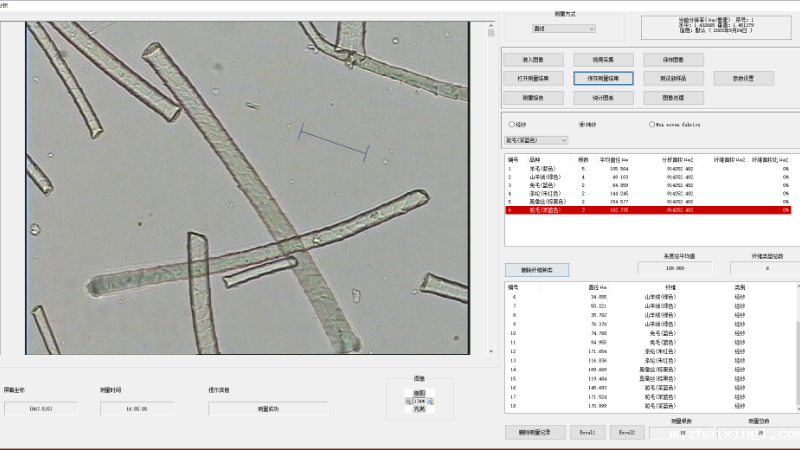

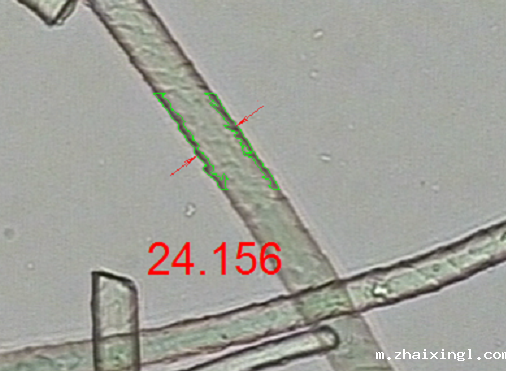

Ø 选定测量工具，可以直接在界面上拖动来测量纤维直径。
Ø 界面右下方的“边界调整”是专门用于矩形测量的 ，用于设置判断纤维边界的灰度值，以便更加准确的找到纤维边界，更准确计算纤维直径。

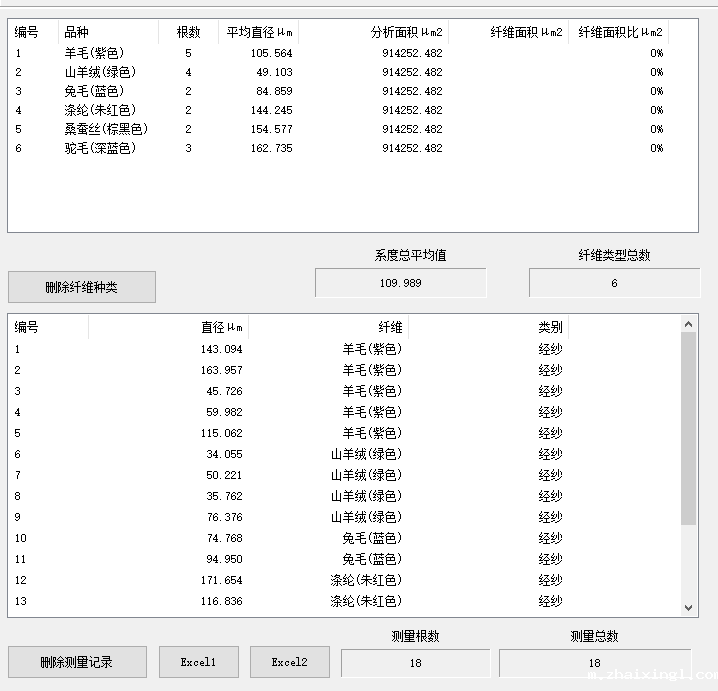

Ø 选择测量类型和测量样品种类。
Ø 双击测量列表某行可修改纤维名称和类别
Ø 右击列表某行可修改纤维测量数据
4、测试样品
Ø 测试之前点击测试新样品按钮

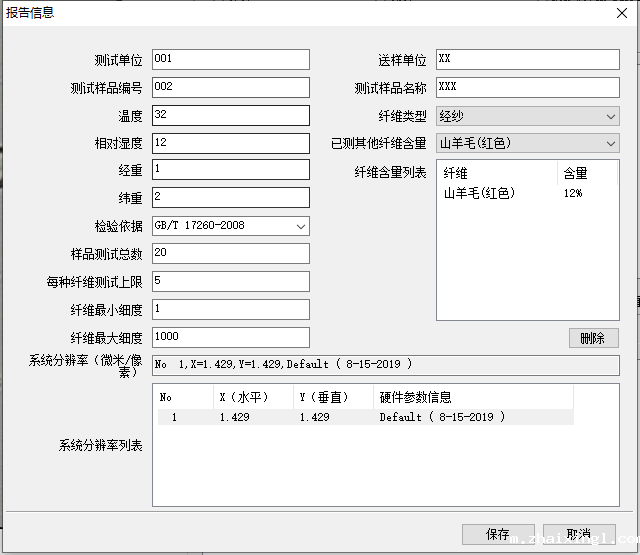

Ø 输入对应数据，点保存如图

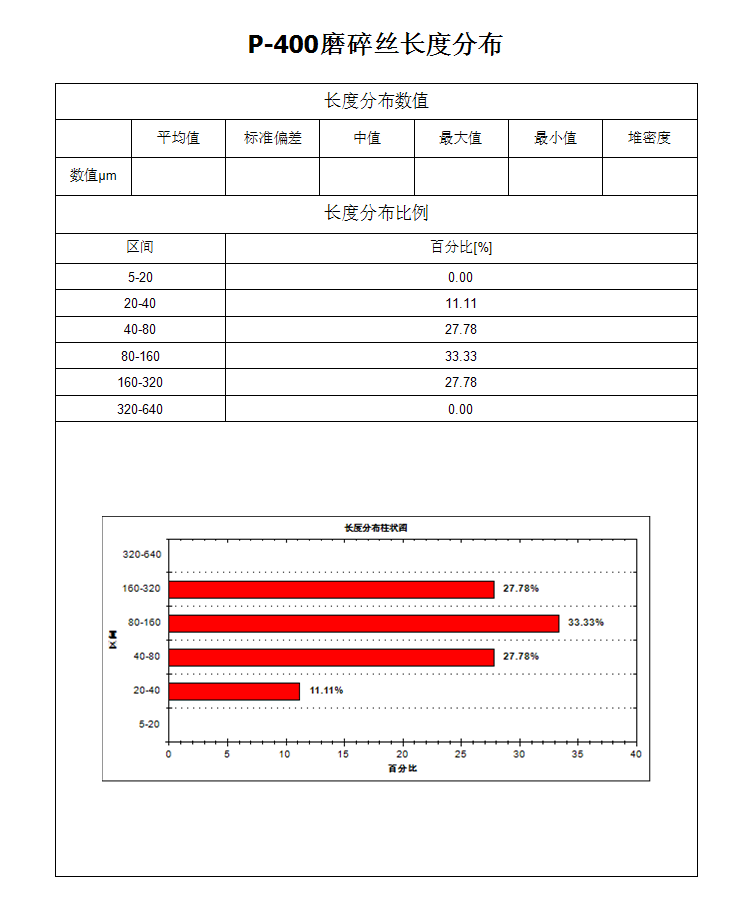

5、统计图
Ø 点击统计图表按钮

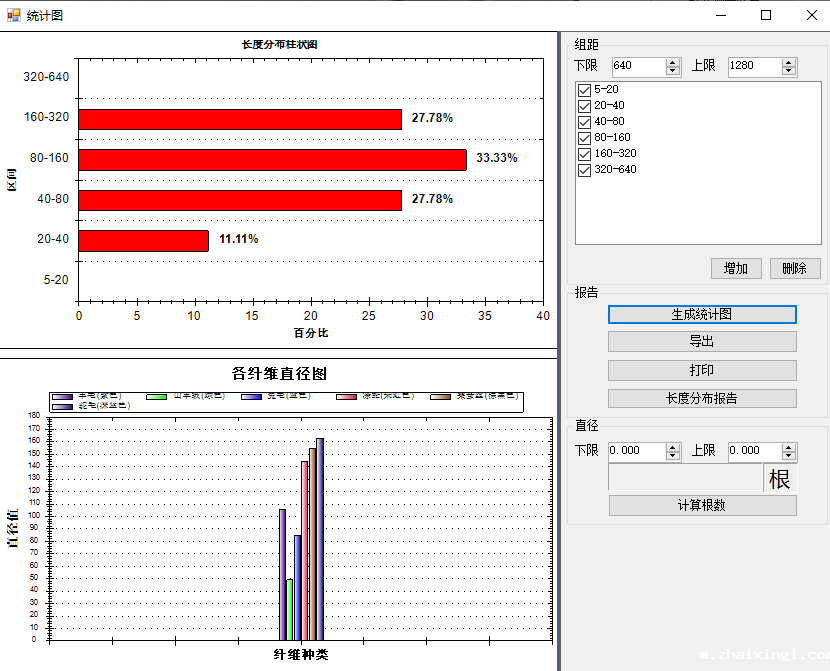

Ø 上图是纤维在各个组距的颗粒分别情况，下图为测量纤维的平均直径分布，可以调整组距，可以鼠标缩放曲线
Ø 如图，导出打印曲线图
6、测量报告

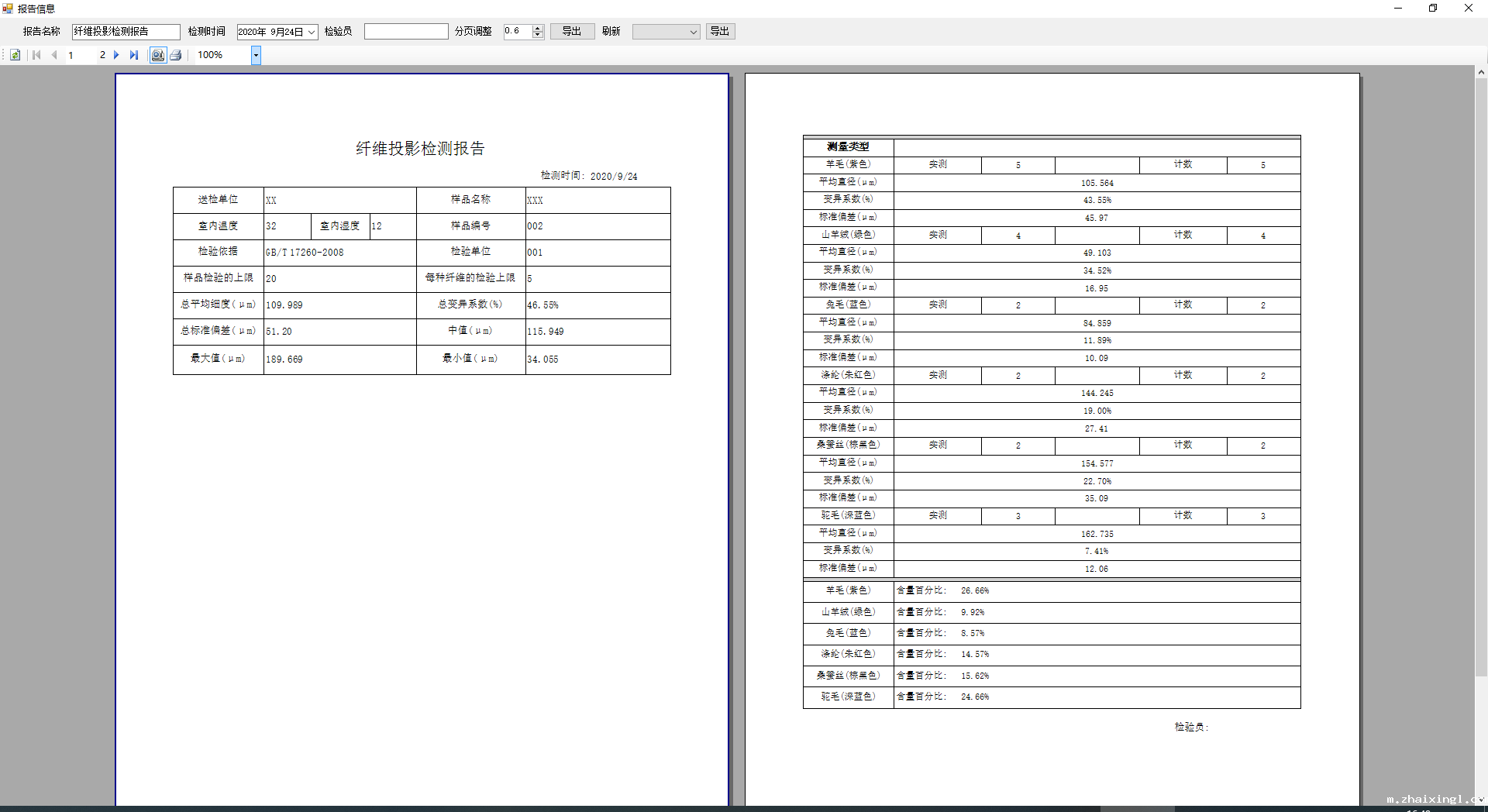

Ø 点击界面“测量报告”按钮
Ø 报告名称等信息可手动输入。
Ø 可保存多种格式文件
7、保存测量结果

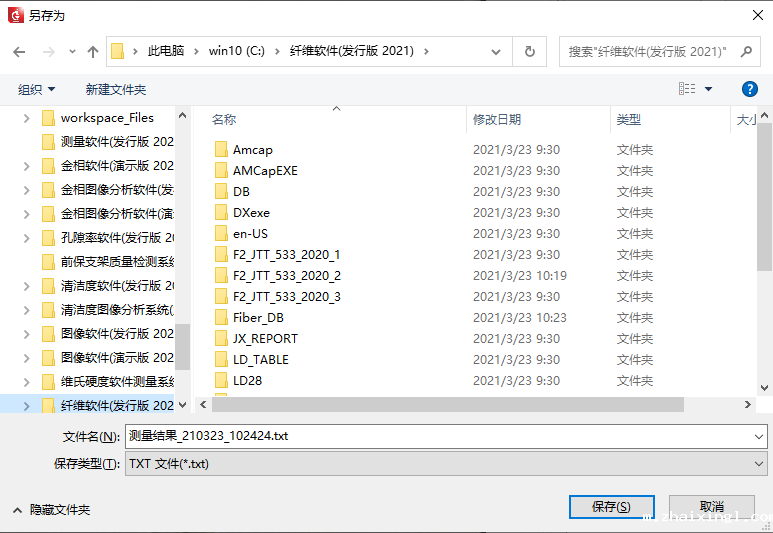

Ø 软件可对测量数据结果保存，点击按钮 “保存测量结果”。
Ø 点击“保存”。
8、打开测量结果

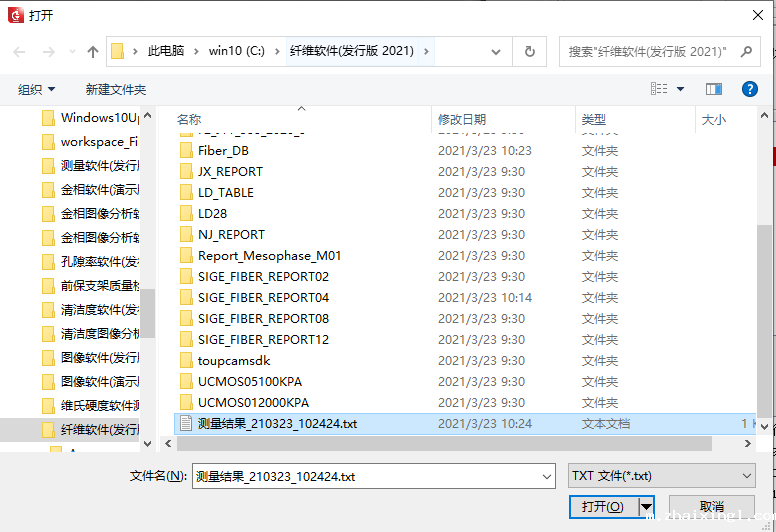

Ø 对保存的数据打开查阅，点击按钮“打开测量结果”。
Ø 选择要打开的文件，点击“打开”，打开上次保存的测量数据

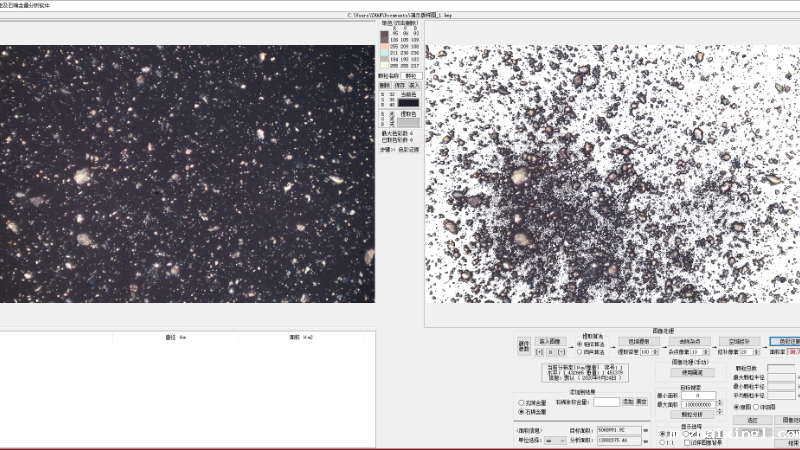

四、气孔率及石棉含量分析
1、选择模块：
Ø 点击
然后选择分析模块。

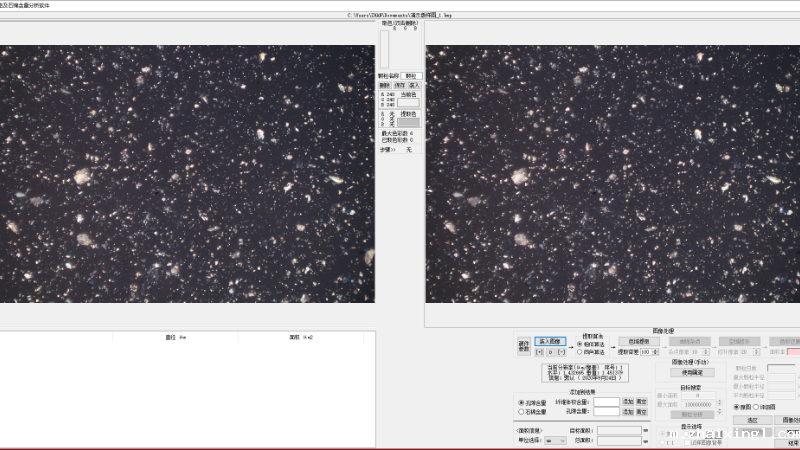

Ø 进入界面-装入图像后的界面

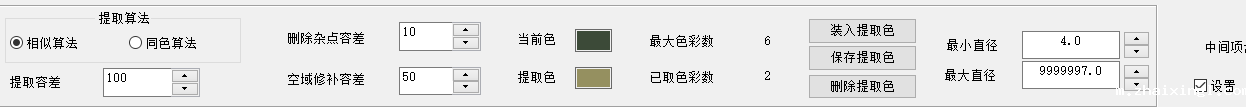

2、 提取颜色

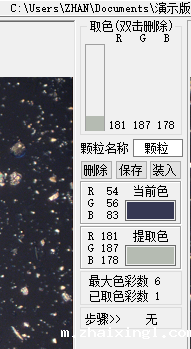

把鼠标移动到左边的图像上。-会出现一个吸取颜色的工具---直接在颜色上点击选取颜色
颜色信息会显示到中间（最多可以提取6种颜色）

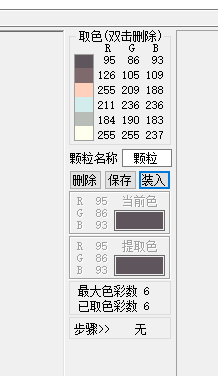

Ø 这里的保存按钮是可以把提取的颜色进行保存。
装入按钮可以把保存的颜色导入进来

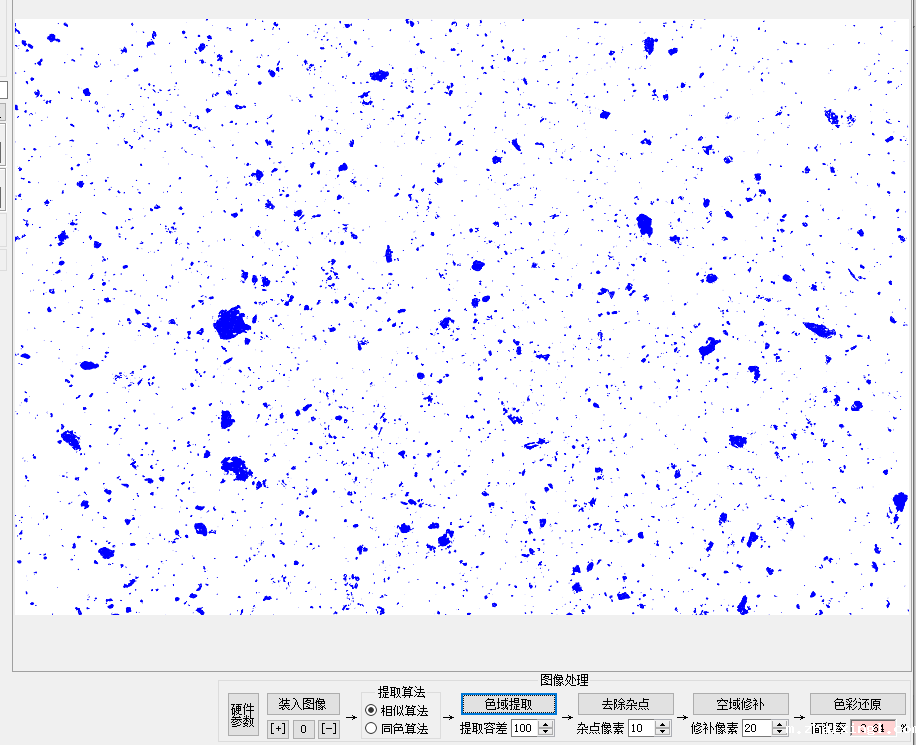

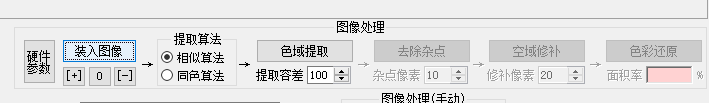

颜色提取完成后，开始---点击--提取色域按钮
然后-----去除杂点---空域修补—色彩还原----。（操作完成后的图像）
3、数据分析
Ø 设置一下阈值—然后点击---颗粒分析

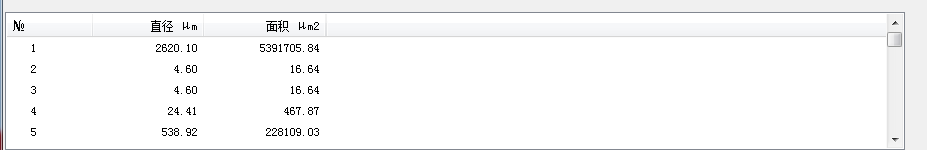

Ø 数据会显示到左边的文本框中
Ø 添加计算空隙含量（石棉含量功能相似）
Ø 输入含量在点击添加自动计算百分比
2、 打印报告
Ø 最后分析完成后点击—打印报告 -按钮
Ø 输入对应的数据
l 可以选择多种方式打印报告格式。

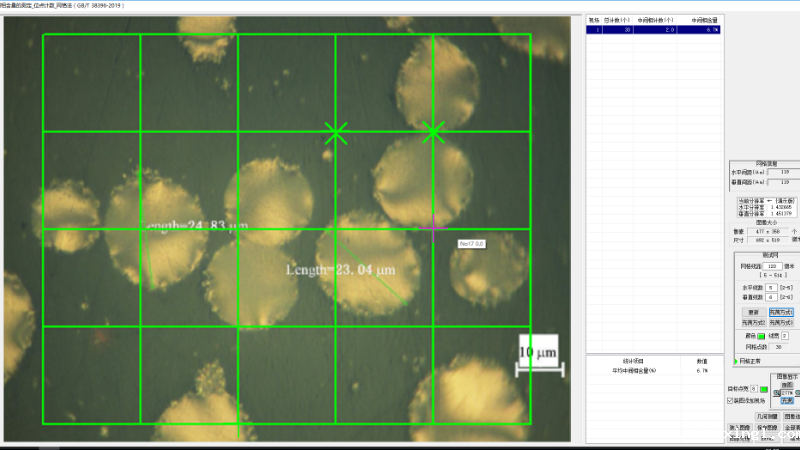

五、中间相含量的测定_位点计数_网格法（GB/T 38396-2019）
Ø 点击
然后选择分析模块：
Ø 进入界面-装入图像后的界面

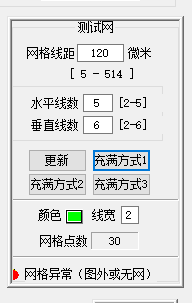

Ø 设置测试网格：
Ø 点击左键添加中间相个数，点击右键删除中间相个数：
Ø 点击Excel按钮，导出结果列表到Excel文件里面：

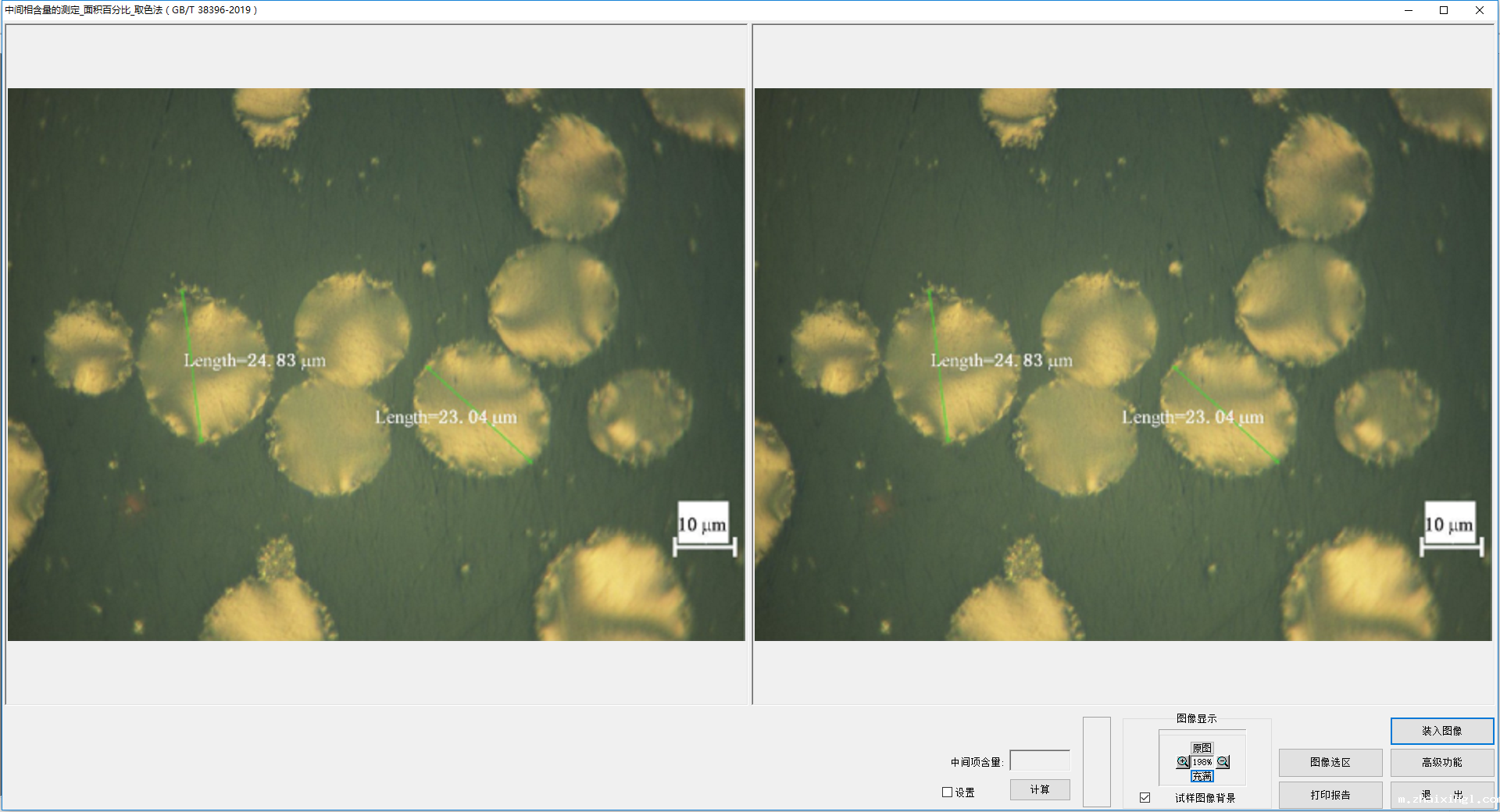

五、 中间相含量的测定_面积百分比_取色法（GB/T 38396-2019）
Ø 点击
然后选择分析模块：
Ø 进入界面-装入图像后的界面：
Ø 使用鼠标左键点击左边分析图像需要提前的中间相颜色组织：
Ø 勾选设置，设置提取中间相参数设置：

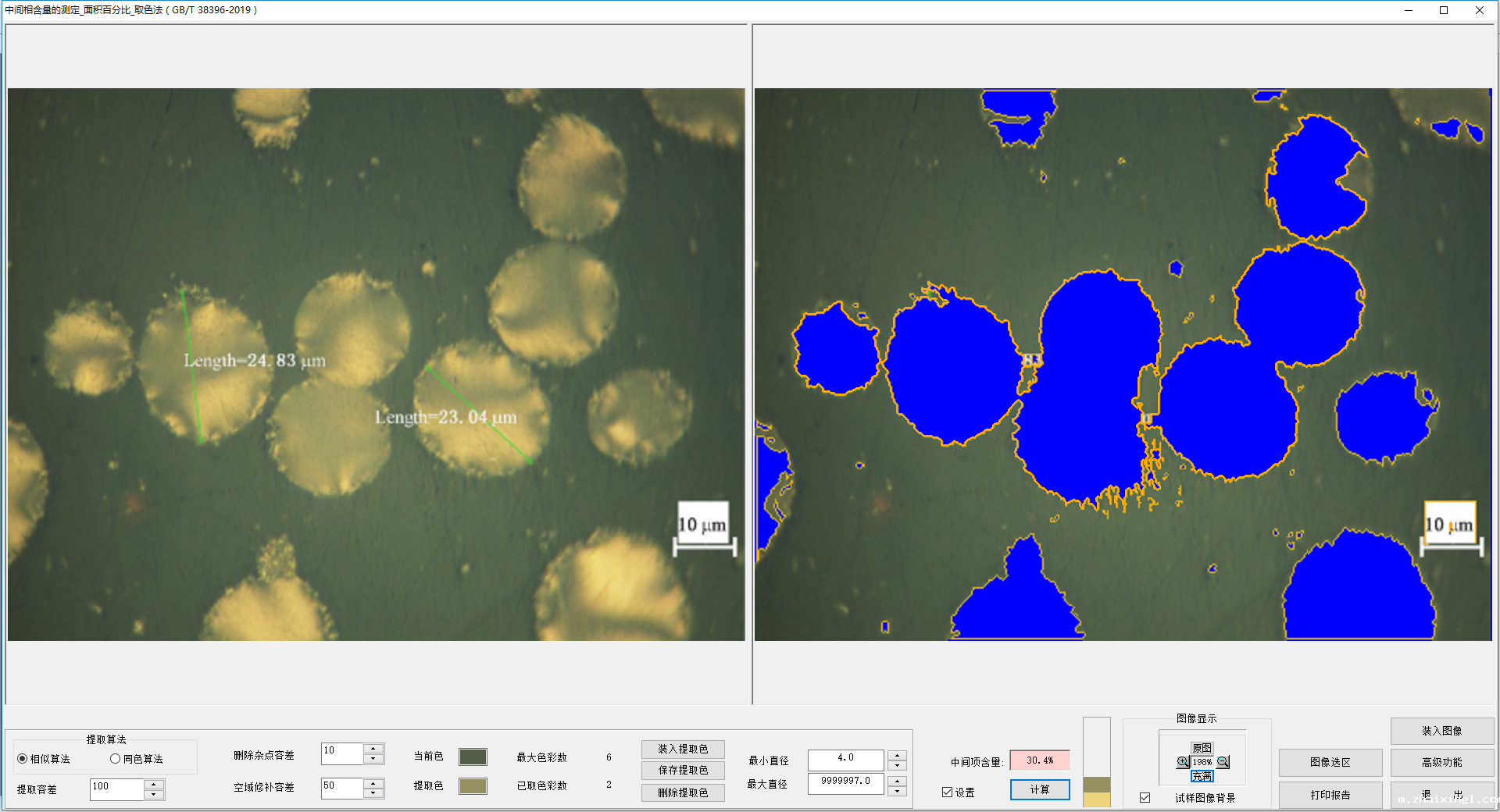

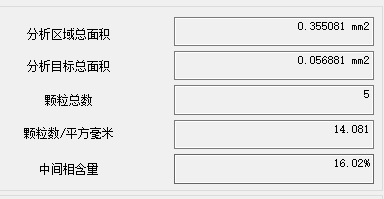

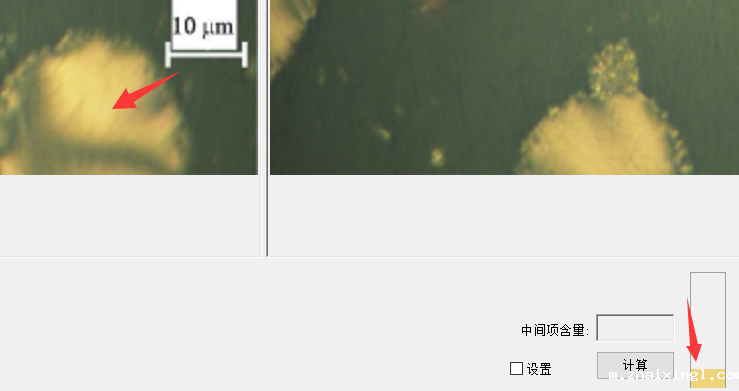

Ø 点击计算按钮，计算中间相含量

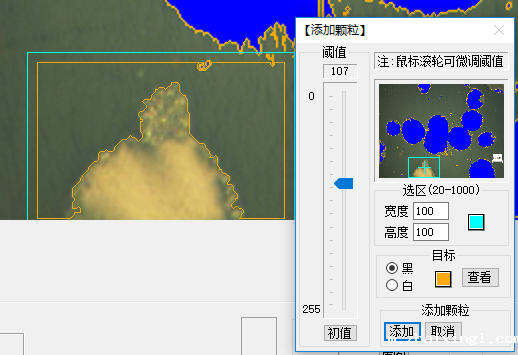

Ø 使用鼠标左键，可以删除或添加右边分析图像的中间相组织：

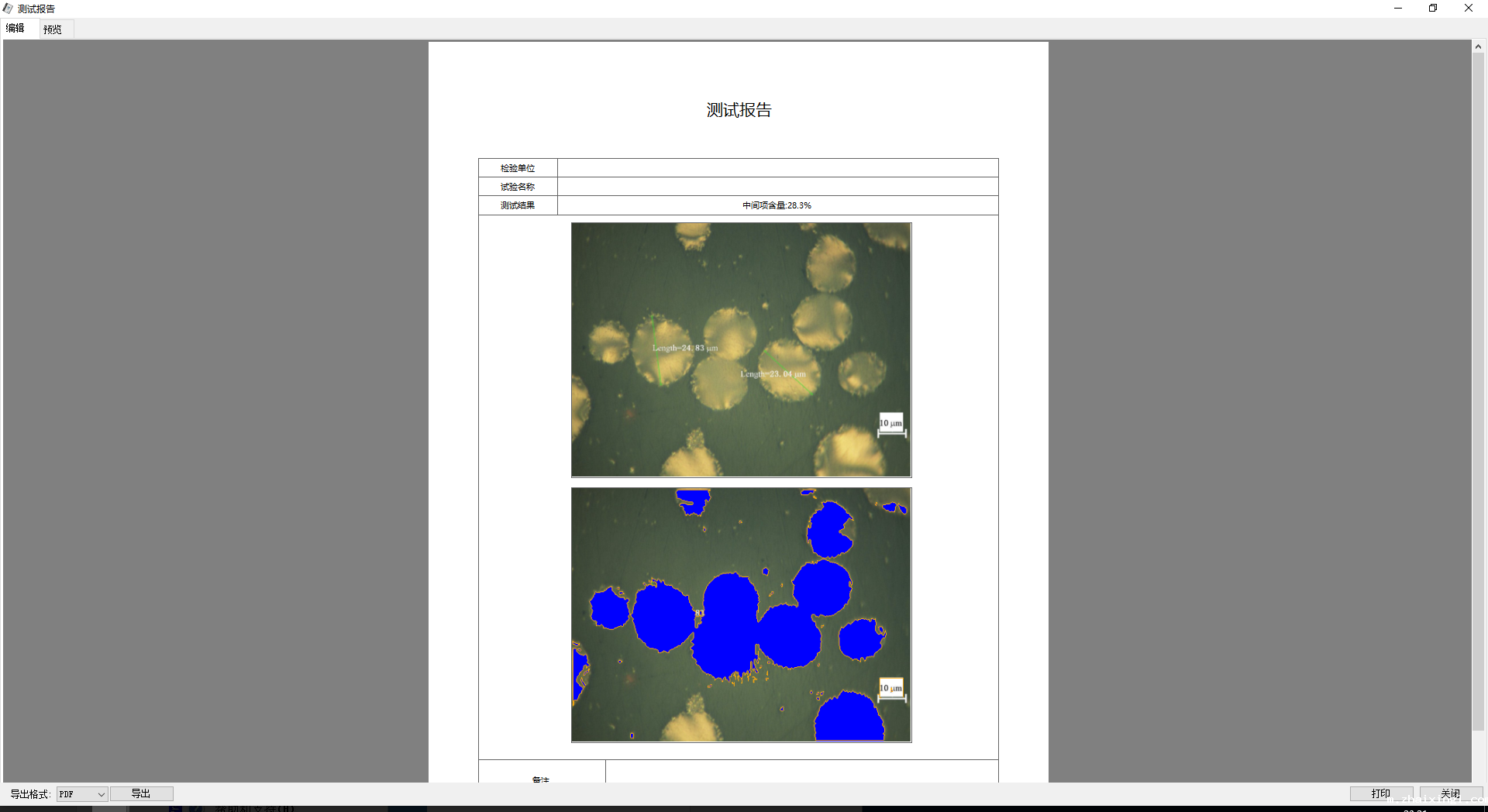

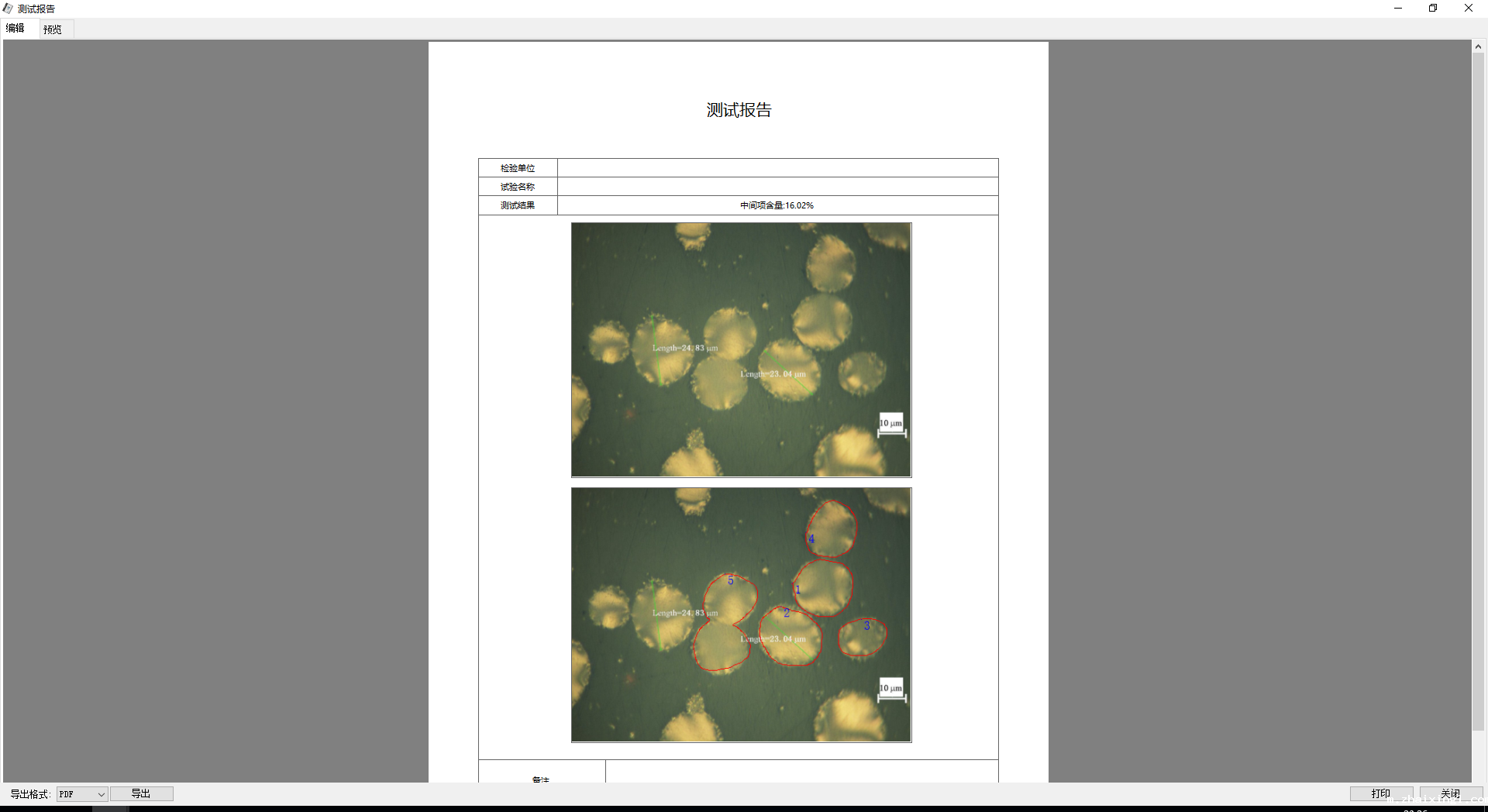

Ø 点击打印报告，生成结果报告：
七、中间相含量的测定_面积百分比_勾选法（GB/T 38396-2019）
Ø 点击
然后选择分析模块：
Ø 进入界面-装入图像后的界面

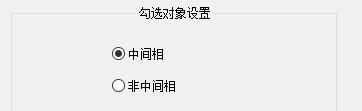

Ø 设置勾选对象设置：
Ø 在分析图像勾选中间相组织：

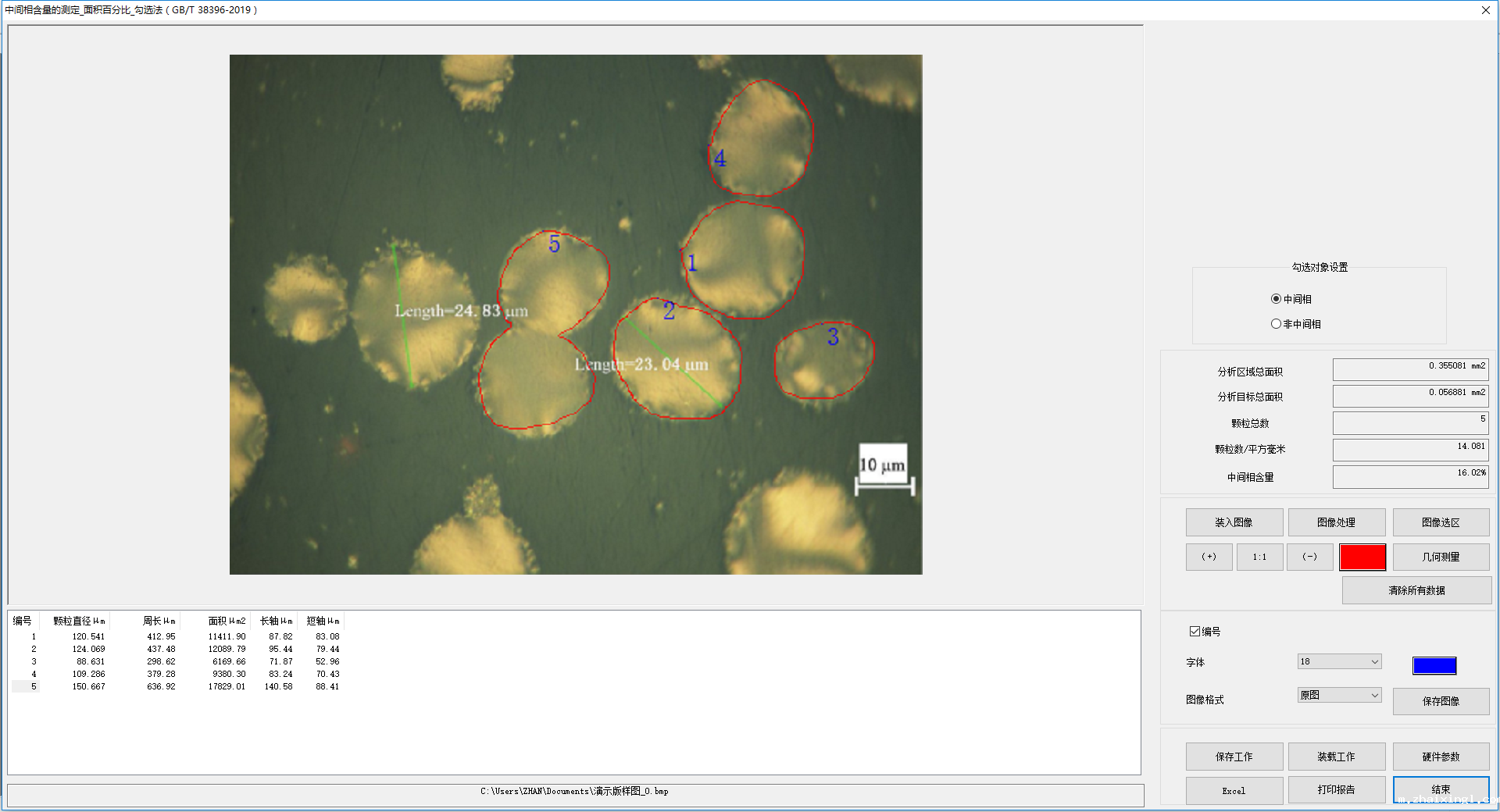

Ø 系统自动计算出中间相含量结果：
Ø 点击打印报告按钮，生成结果报告：

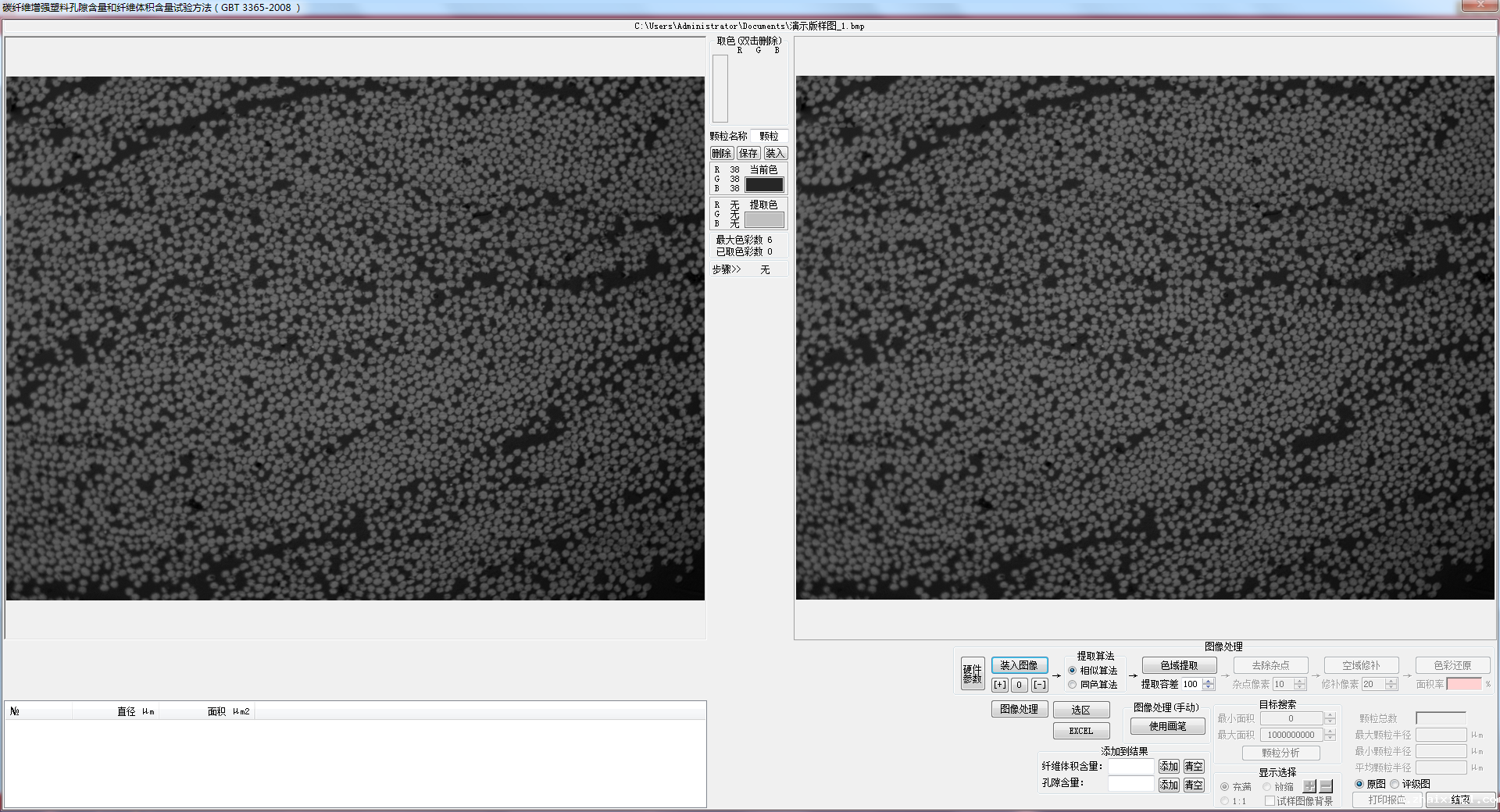

八、碳纤维增强塑料孔隙含量和纤维体积含量试验方法:GB/T 3365-2008

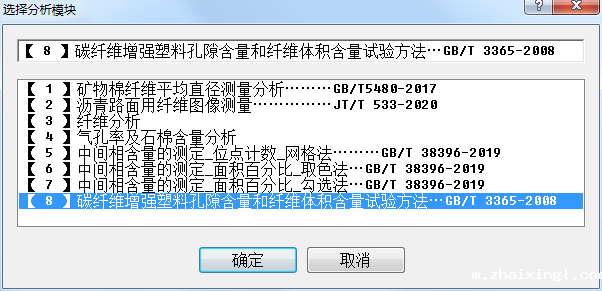

点击
然后选择分析模块：

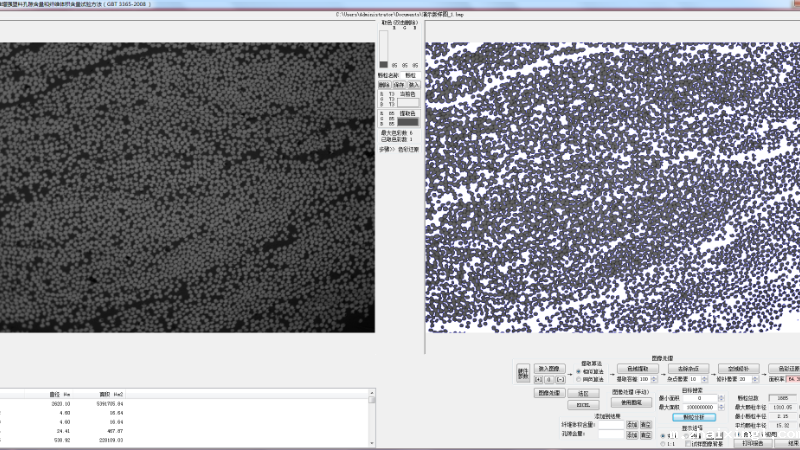

进入界面-装入图像后的界面
提取颜色
把鼠标移动到左边的图像上。-会出现一个吸取颜色的工具---直接在颜色上点击选取颜色
颜色提取完成后，开始---点击--提取色域按钮-----去除杂点---空域修补—色彩还原----。（操作完成后的图像）
设置一下阈值—然后点击---颗粒分析
数据会显示到左边的文本框中

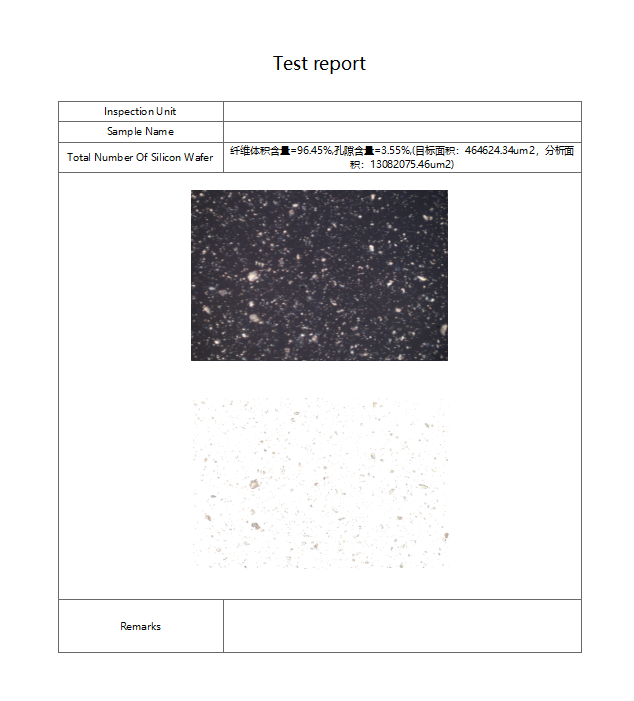

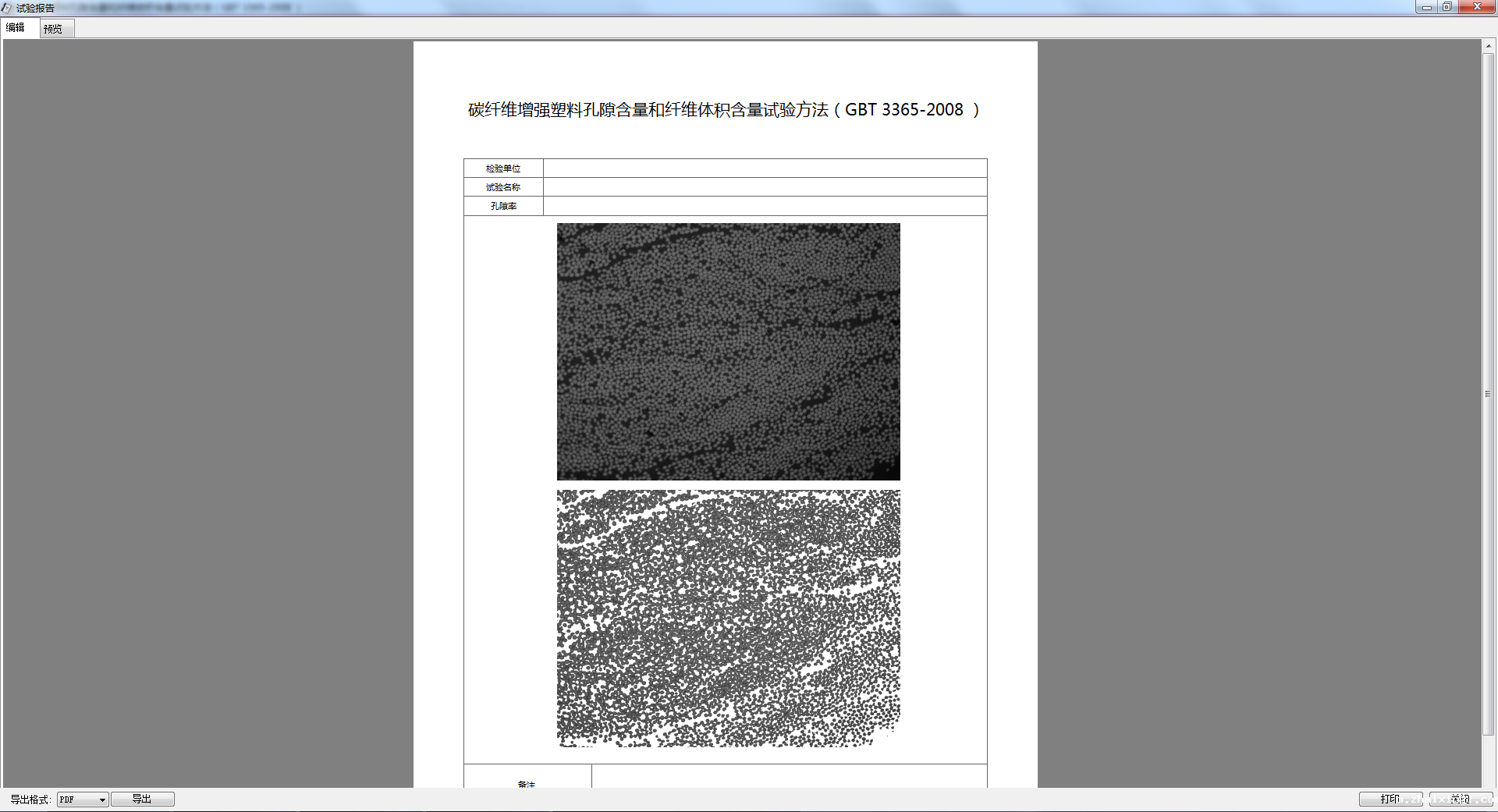

打印报告
最后分析完成后点击—打印报告 -按钮
输入对应的数据
【09】工作场所空气中粉尘测定第5部分：石棉纤维浓度……GBZ/T 192.5-2007
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长径、短径，长宽比，统计出每个长径和短径区间的颗粒个数、个数百分比。可以手工添加或删除某颗粒。

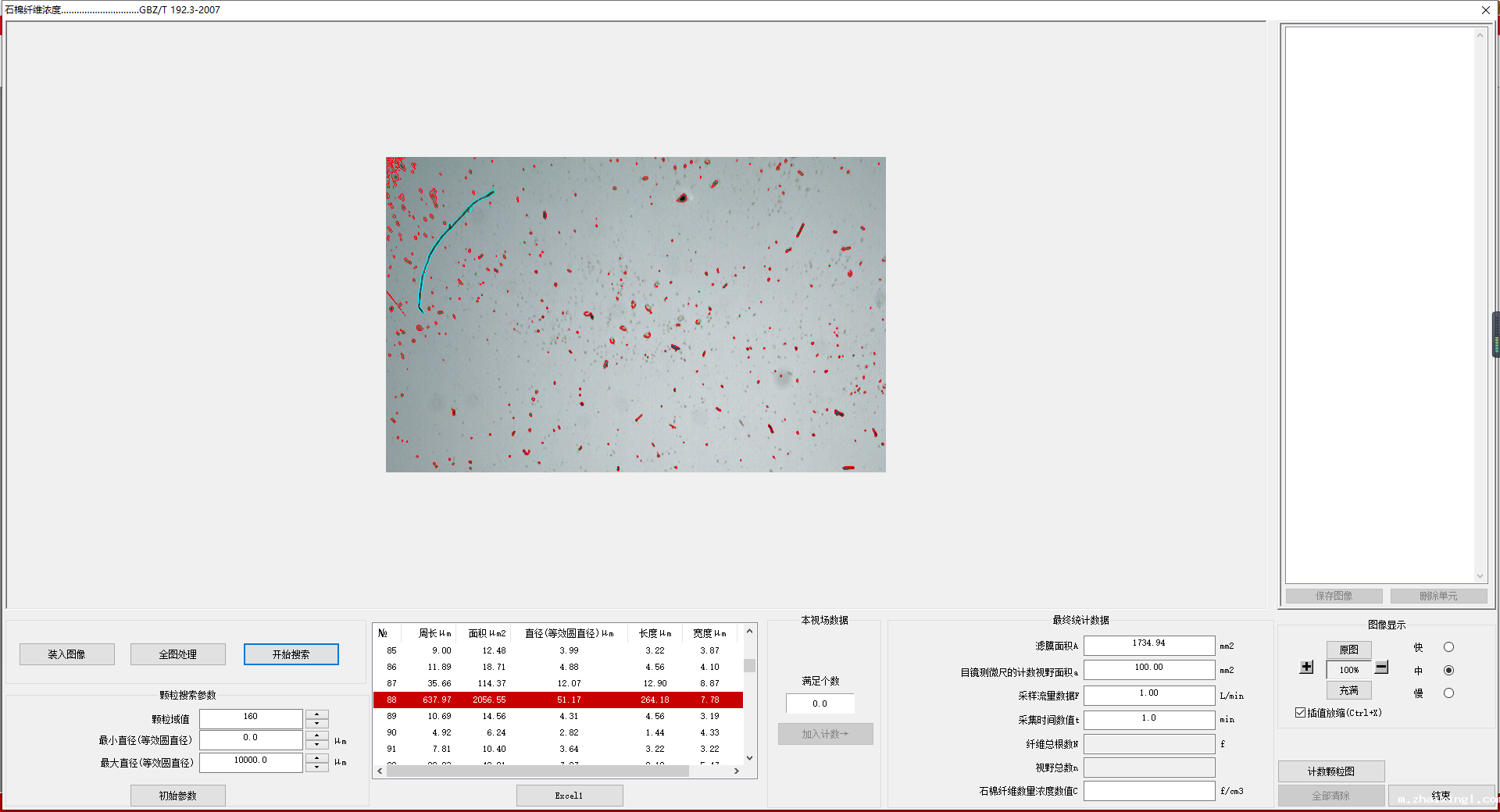

（模块界面）

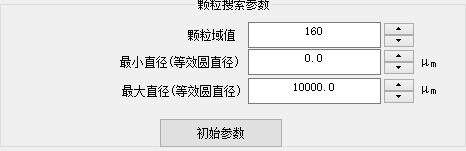

（搜索参数）

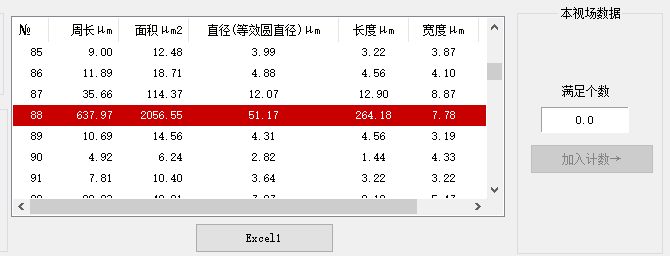

（视场数据）

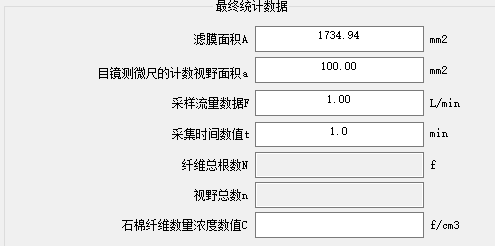

（最终统计数据）
