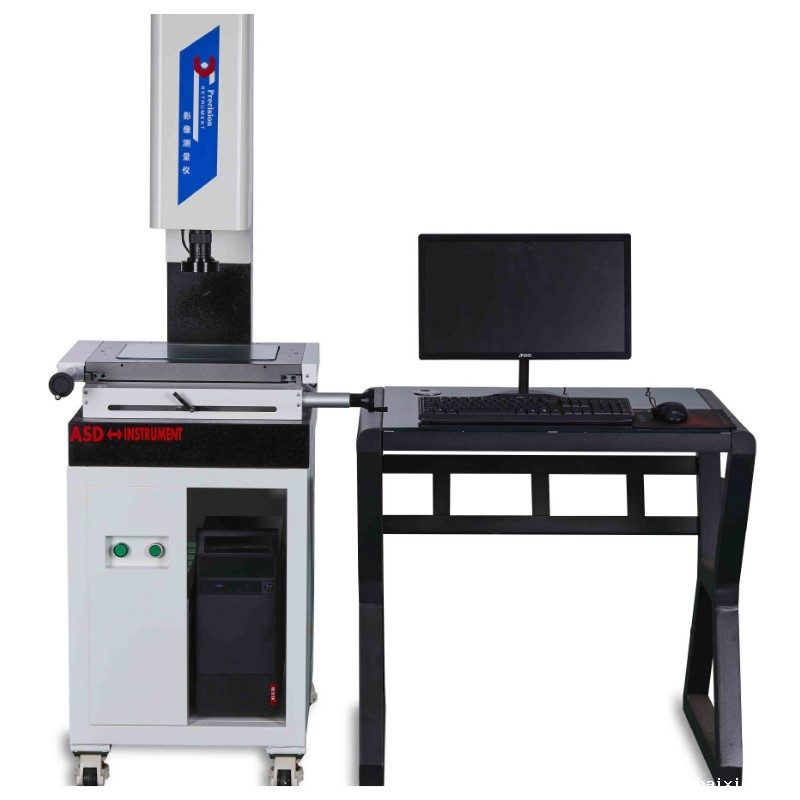

DZX-4030半自动影像测量仪
本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
仪器优点
本公司所生产之测量投影仪与同类产品相比，具有以下之特点：
1、本仪器能高效地检测各种复杂工件的轮廓和表面形状如：样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、使用范围更为广泛，它广泛应用于机械、模具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检定设备。
3、仪器测量精度：（3+L/200）μm
4、X，Y坐标解析度：1μm
5、数据处理系统：多功能数据处理系统，全中文显示可做多点采样，坐标旋转，点、线、距离，角度检测RS-232数据输出，可直接导入CAD。

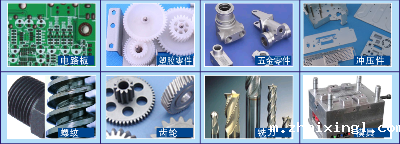

仪器可测量部分工件
型号分类
型号
DZX-4030
实际测量尺寸
400*300*300(mm)
测量精度
（3+L/200）μm
外形尺寸（mm）
680*780*980
整机重量
300kg
机械本体
底座，立柱：三轴花岗岩主体结构，物理性能稳定
导轨：FY-V平行精密滚珠交叉导轨
光栅尺：SINPO闭合式光栅尺，分辨率1μm
Z轴驱动方式：精密伺服Z轴自动对焦
光学系统
CCD
海康威视高速光纤工业数字高解析相机（不需搭载视频卡 使成像更清晰）
镜头
普密斯6.5：1可变倍镜头
表面光
五环8区LED冷光源，256级亮度可调
轮廓光
LED冷光源，256级亮度可调
轴承配件
日本NSK高速轴承
日本NSK高速轴承
限位开关件
日本欧姆龙点限位开关
日本欧姆龙点限位开关
联轴器
日本米思米联轴器
日本米思米联轴器
软件系统
多语言zonson智能自动测量系统
0. 1微米分辨率三轴DC300解析系统
附件
保养手册
出厂检验报告
1微米分辨率校准片
各适用连接线
软件测量基本功能

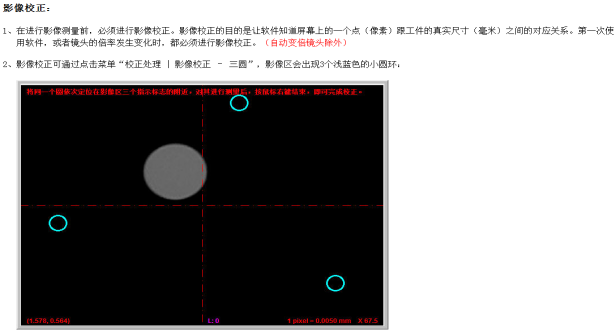

影像自校正功能：
自动寻边测量功能：
全自动识别-框选识别-点选自动测量功能

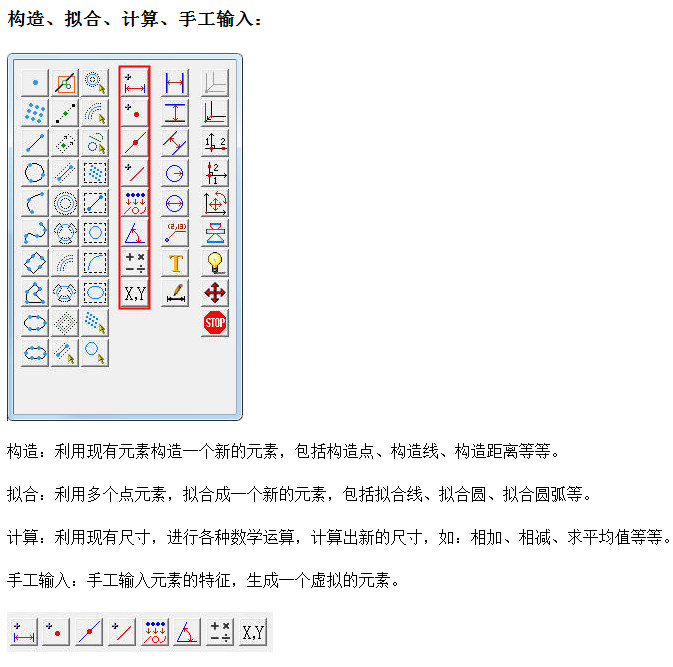

多功能拟合构造测量功能：
1.可测量各种点线，线到线 圆到圆 线到圆等等距离
2.通过其他元素拟合新的元素 如：通过其他多点拟合成线段，圆，圆弧等等
3.根据需求自建立一个单独线或者圆等元素

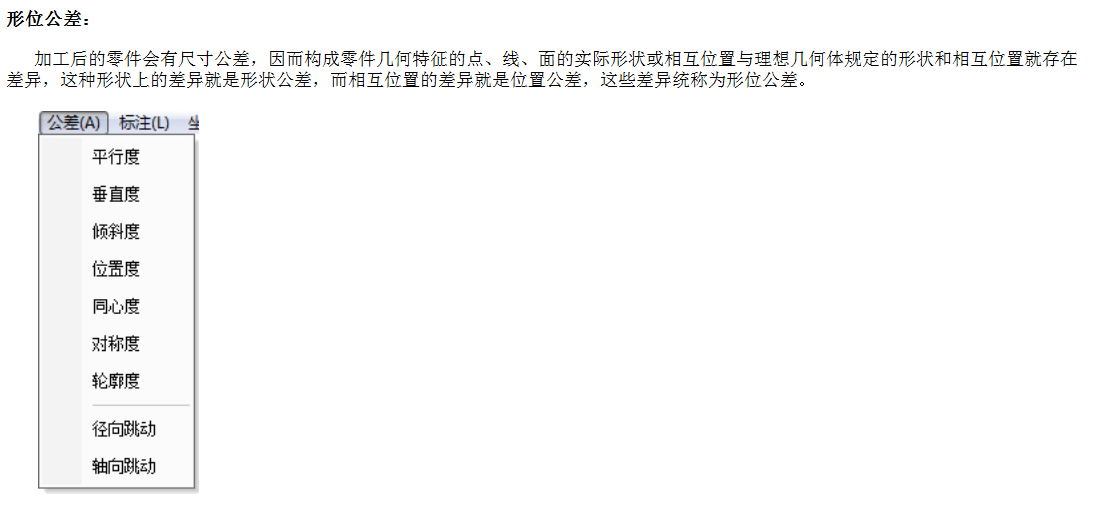

行为公差测量功能：
各种报告生成功能区域，支持WORD，Excel PDF 等等报告及AutoCAD导入导出功能：

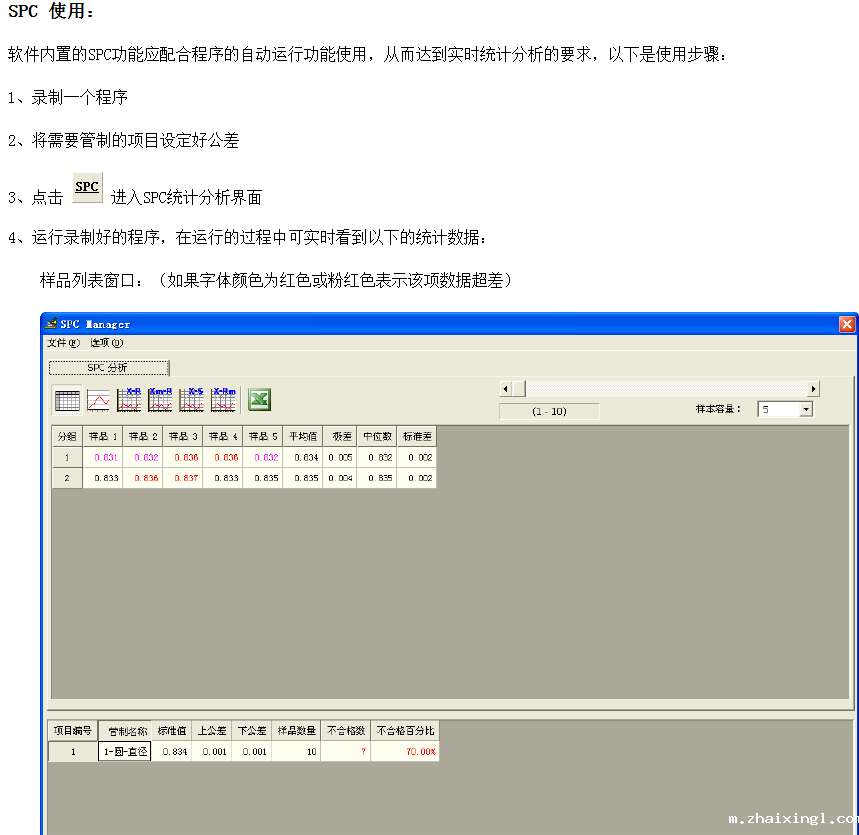

强大的SPC质量管控功能：
3D系列（可依客人产品来选择）―功能介绍：
１、具有２D光学测量仪器的全部功能！

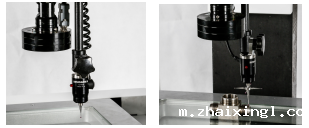

2、结合MCP测针，可完成多项三坐标测量仪功能！
3、快速边缘追综系统，快速完成平面抄数的工作！
4、与CAD强强结合，使更多的功能通过此平台加以实现！
5、大面积平面图形的扫描功能，能快速完成JPG图片方式，在其它的软体中叫做地图功能！

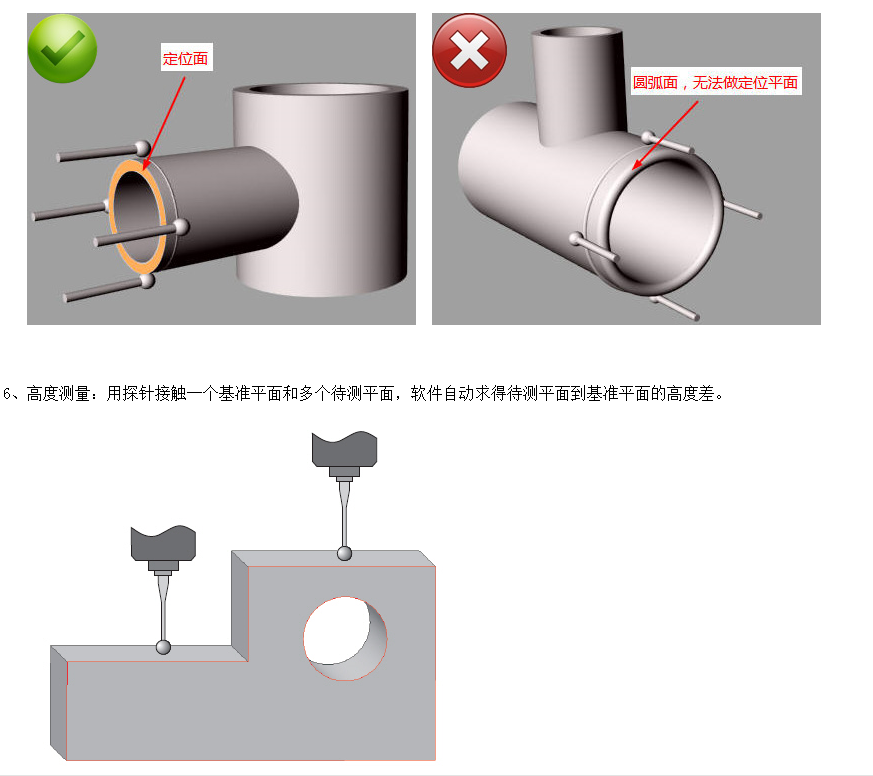

三坐标中70%功能如下：
|
圆柱外径 |
圆柱内径 |
圆锥顶角 |
两面夹角 |
孔边距离 |
|
圆两孔中心距离 |
平面度 |
|
|
|
|
球直径 |
直线度 |
宽度 |
||
|
同轴度 |
垂直度 |
距离 |
||
|
圆柱度 |
平行度 |
R角 |
||
|
圆度 |
高度 |
|
||
激光测高系列（可依客人产品来选择）—功能介绍：
可以针对于透明件，玻璃镀层，玻璃曲翘的测量。

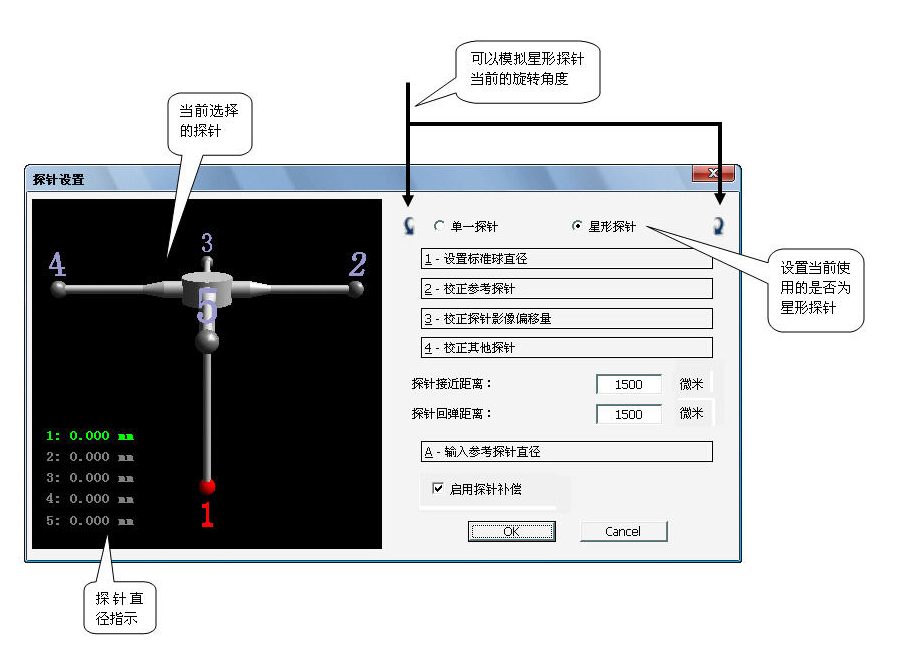

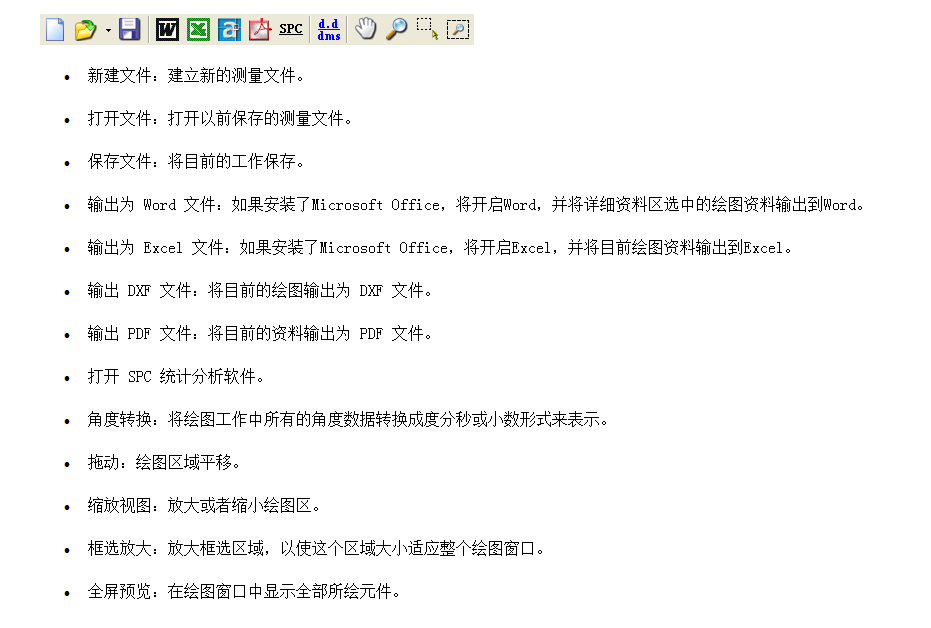

部份软件功能介绍（可依客人产品来选择）：

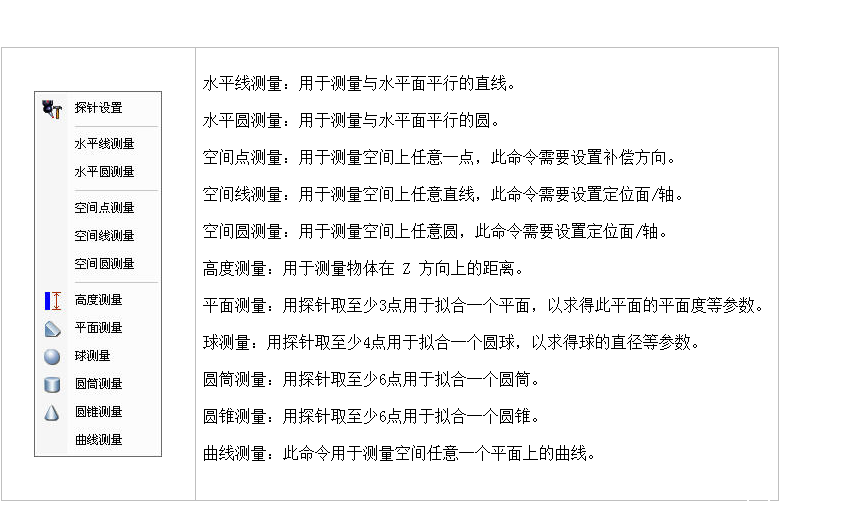

(1) 元素测量：

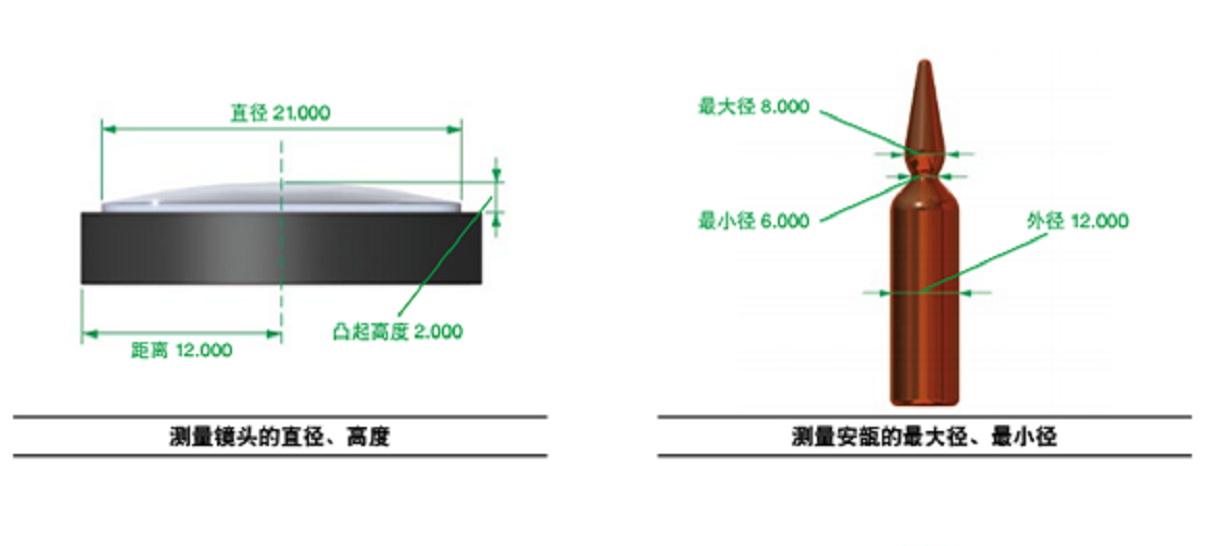

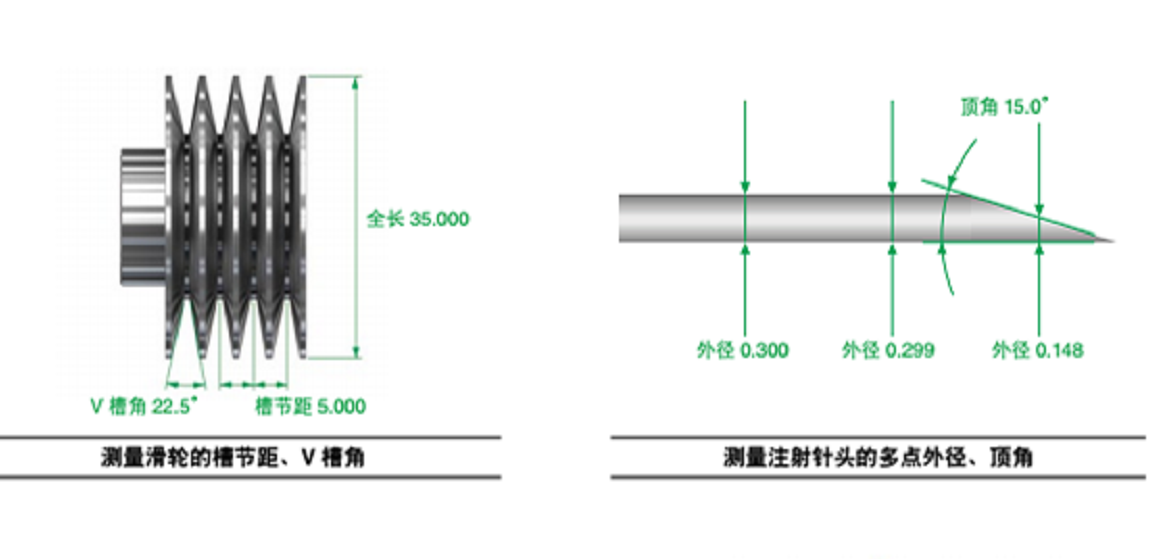

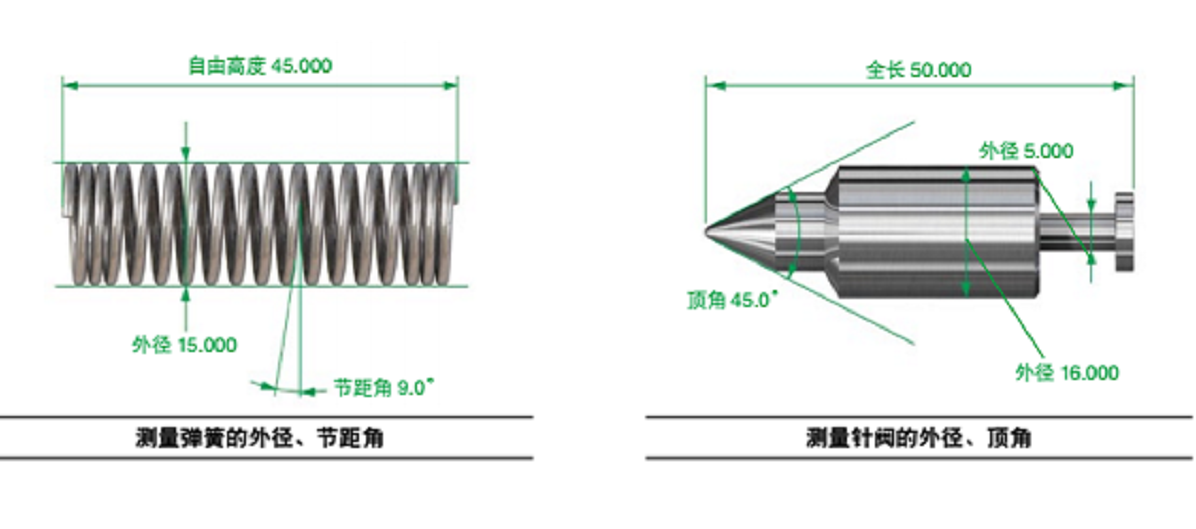

测量应用：

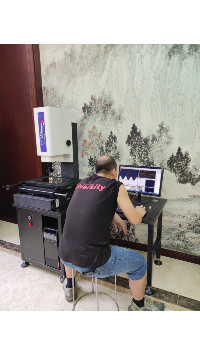

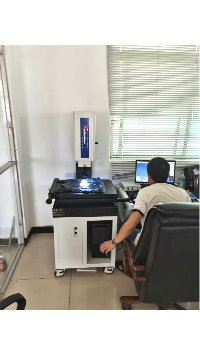

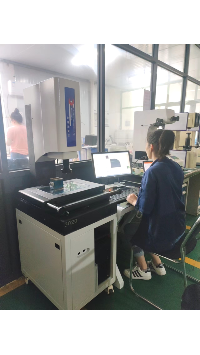

客户现场培训案列：
公司拥有完善全面的监测方案，全国4000多家客户案例，以质量求生存，以服务求发展期待和您长期合作
本公司以质量、价格、售后服务三大优势回报广大客户：

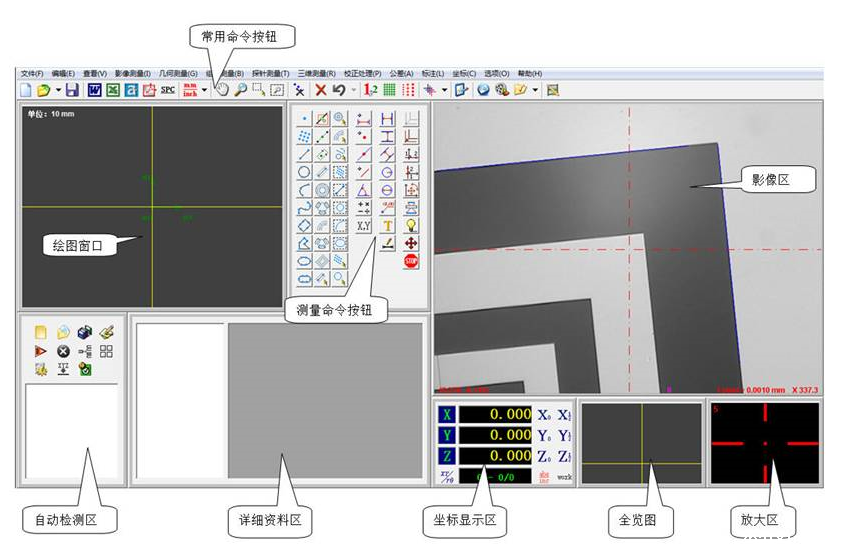

质 量：近15年的从业历史铸造了我们精湛的技术、保证了过硬的质量。配套的测量软件在同行里可称领先者，软件主界面同时显示四个子窗口：被测工件的显示窗口、工件的图形窗口、局部放大窗口、测量后的工件数据显示区等，使操作人员不用切换窗口，更直观、快捷、方便。
价 格：本公司销售模式主体为以量取胜，由于量大所以在采购原材料时可以拿到最好最实惠的原材料，至于我们已有专业且特惠的供应商为我们提供原材料，在相比下我们的产品不比他人差，但成本却比他人低；今年整个制造业特别火，而且我的仪器销售量在同行中也位居前茅,所以我司采取以性价比最高的方案回馈客户，使客户用到物更美，价更惠的仪器。
售后服务 After-sale service
质保期：从安装验收合格之日起12个月。在此期限内因我方原因造成的机器故障，负责免费维修。
质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。
公司负责为用户免费提供计量测试技术咨询服务。
公司以成本价终身为用户提供设备保修服务。
如公司接到用户设备故障请求服务电话，24小时响应，如有必要72小时内派技术人员赴现场解决问题。
公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。
公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。
