FJX-51XY全自动金相显微镜概述
FJX-51XY全自动金相显微镜具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。X-Y电动平台，实现图像的全尺寸扫描，高性能图像合成。
高精度内定位5孔明场编码转换器，亮度记忆功能.
编码型物镜转换器将显微镜的硬件设置与我司FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.
亮度记忆功能，能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
全新设计的一体化T型机架，全金属高压模铸而成，具有优异的稳定性，高倍观察时，像面无抖动，更确保高倍测量的检测精度。
落射照明器采用柯拉照明系统，带视场光阑和孔径光阑，预设起偏镜、检偏镜与滤色片插槽。单颗10W LED暖白光照明能最大程度降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置，中心可调，能灵活调节照明范围的大小，有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察
FJX-51XYZ全自动金相显微镜配置表
|
部件 |
规格 |
|
光学系统 |
无限远色差校正光学系统 |
|
观察筒 |
30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50 |
|
目镜 |
高眼点大视野平场目镜SWH10X/23mm（视度可调） |
|
物镜 |
平场半复金相明场物镜5X/NA0.15 WD15 平场半复金相明场物镜10X/NA0.30 WD8.4 平场半复金相明场物镜20X/NA0.45 WD3.0 平场半全复金相明场物镜50X/NA0.75 WD3.0 |
|
编码型 物镜转换器 |
高精度内定位5孔明场编码转换器，亮度记忆功能. 编码型物镜转换器将显微镜的硬件设置与FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.亮度记忆功能能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。 |
|
照明系统 |
自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调。 |
|
聚焦方式 |
Z轴手动聚焦 |
|
XY电动载物台 |
平台行程：水平方向*竖子方向=80*60（单位mm） 螺杆导程：2000μm 重复定位精度：±3μm以内 16细分下的分辨率：单步0.625μm 步进电机步距角：1.8° 额定工作电流：单轴1.0A（24V电源供电） 最大负载：≥5kg 最大往返间隙：3微米 样品最大高度25mm（可定制其他高度尺寸） |
|
驱动控制箱 |
采用通用232串口与PC机进行通信（115200波特率） 串口控制，能设置电机的移动速度，移动距离，移动方向 |
|
摄像装置 |
500万像素 |
|
适配镜接口 |
0.5X |
|
金相分析软件 |
FMIA2025全自动金相分析软件、高精度测微尺（格值0.01mm） |
FMIA2025正版金相图像分析软件
FMIA2025正版金相图像分析软件介绍
|
|
FMIA2025版金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。
FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。
全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。配合电动载物台，实现自动扫描，自动对焦 自动拼图 自动孔隙测量,数据统计,报告输出
软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。

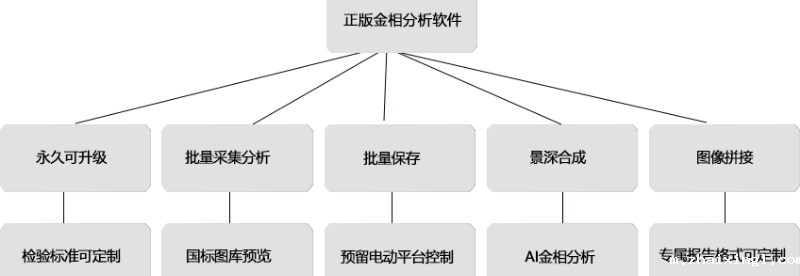

FMIA2025版金相分析软件优势及功能介绍
l 视频图像批量拍摄采集：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更方便高效。
l 高级相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。
l 一键全系标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。
l 图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;
l 图像定倍输出：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。
l 图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加 辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel。
l 组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比 较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。
l 高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。
l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。
l AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度， 提升材料检测效率。
l 国标图库：内含百种国标图，供客户学习参考。
l EDF景深拓展功能：对于制样不平无法齐焦的试样，软件中提供动态EDF景深拍摄功能，通过调整显微镜Z轴微动调焦手轮，样品中清晰的细节会不断添加到动态 EDF 显示窗口中,进行动态更新,软件自动记录不同景深下的清晰图像，合并融合为一幅清晰的图像。
l 图像拼接功能：对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，用户可以通过移动显微镜X-Y平台方向，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。设置好拼接参数和图像类型，点击自动拼接，自动完成图像拼接
 |
FMIA2025版金相分析软件常用模块摘录
|
GB/T 10561-2023钢中非金属夹杂物含量的测定 |
GB/T 34474.1-2017钢中带状组织的评定 |
|
GB/T 7216-2023灰铸铁金相检验 |
DL/T 773-2016火电厂用12Cr1MoV 钢球化评级标准 |
|
GB/T 26656-2023 蠕墨铸铁金相检验 |
DL/T 1422-201518Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准 |
|
GB/T 13299-2022钢的显微组织评定方法 |
GB/T 3489-2015硬质合金-孔隙度和非化合碳的金相测定 |
|
GB/T 9441-2021球墨铸铁金相检验 |
JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件 |
|
GB/T 38720-2020中碳钢与中碳合金结构钢淬火金相组织检验 |
GB/T 1299-2014工模具钢 |
|
GB/T 224-2019钢的脱碳层深度测定法 |
GB/T 25744-2010钢件渗碳淬火回火金相检验 |
|
TB/T 2942.2-2018 ZG230-450 铸钢金相检验 |
GB/T13305-2008不锈钢中α-相面积含量金相测定 |
|
JB/T 5108-2018铸造黄铜金相 |
JB/T 9204-2008钢件感应淬火金相检验 |
|
GB/T 6394-2017金属平均晶粒度测定方法 |
GB/T 13320-2007钢质模锻件、金相组织评级图及评定方法 |
|
JB/T7946.1-2017铸造铝合金金相 |
DL/T 999-2006电站用2.25Cr-1Mo钢球化评级标 |
|
JB/T7946.2-2017铸造铝硅合金过烧 |
DL/T 439-2006火力发电厂高温紧固件技术导则 |
|
JB/T7946.3-2017铸造铝合金针孔 |
DL/T 786-2001碳钢石墨化检验及评级标准 |
|
JB/T 7946.4-2017铸造铝合金金相 |
B/T 1979-2001结构钢低倍组织缺陷评级图 |
|
GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件 |
DL/T 674-1999火电厂用20号钢珠光体球化评级标准 |
