《粒度图像分析软件》简介
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com

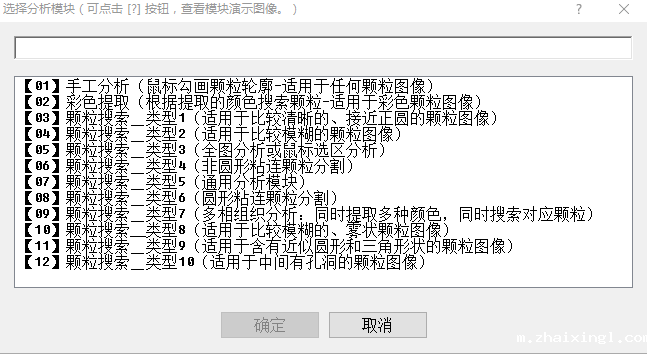

基本功能
图像分析模块
【01】手工分析（鼠标勾画颗粒轮廓-适用于任何颗粒图像）
通过鼠标画线的方式，圈出颗粒轮廓，算出每个颗粒的颗粒直径、周长、面积、长轴、短轴，以及分析目标总面积、颗粒总数、颗粒数/平方毫米、相面积百分含量；可把目前的绘制工作保存为一个文件，该文件也可载入到软件中：
（软件界面）

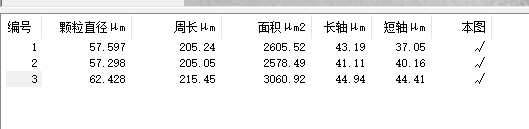

（数据列表）

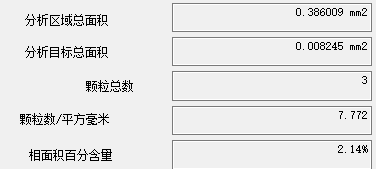

（分析数据）
（分析报告）
【02】彩色提取（根据提取的颜色搜索颗粒-适用于彩色颗粒图像）
用鼠标在图上选择颗粒颜色，再设置提取参数，提取出满足要求的颗粒，算
出每个颗粒的直径、周长、面积，以及所有颗粒的颗粒总数、相面积百分含量、最大颗粒直径、最小颗粒直径、平均颗粒直径等数据。

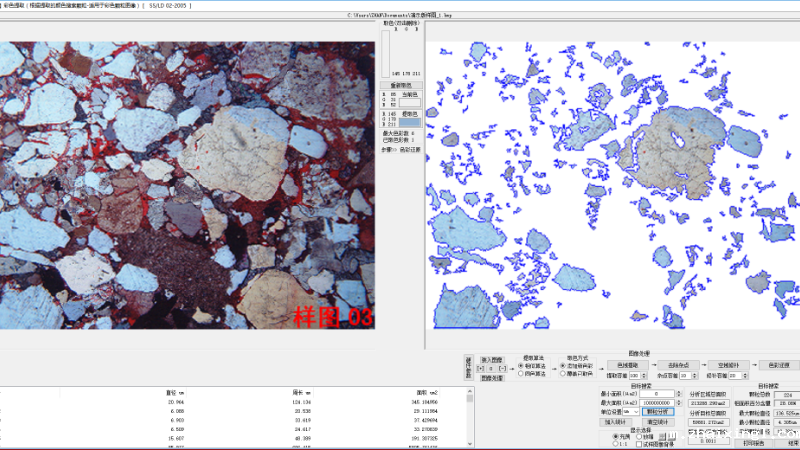

（软件界面）
（分析数据）

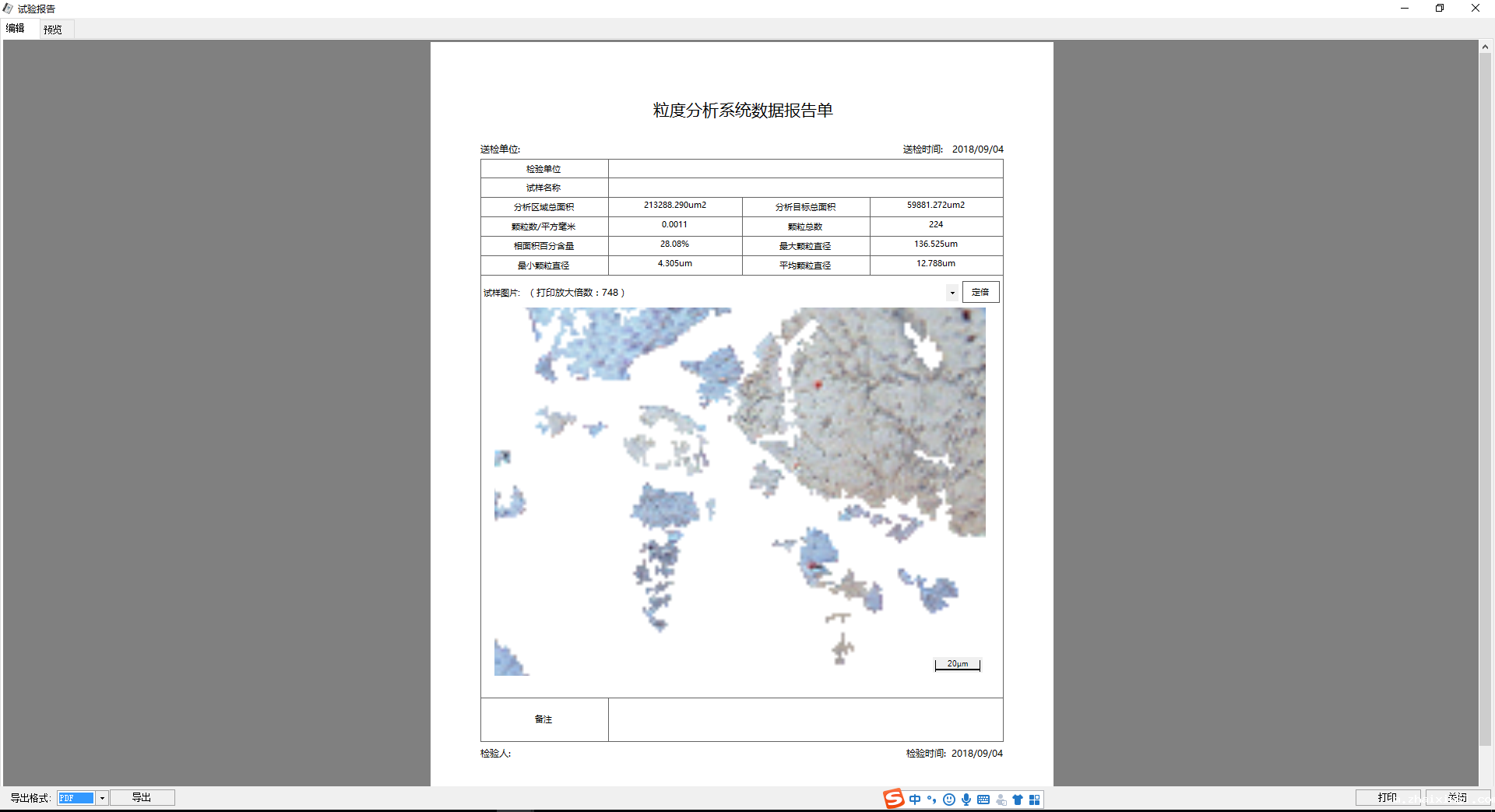

（打印报告，格式一）
（打印报告，格式二）
【03】颗粒搜索＿类型１（适用于比较清晰的、接近正圆的颗粒图像）
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长轴、短轴、直径，以及颗粒总面积、颗粒面积百分比、颗粒总数、平均直径、颗粒数/平方毫米、DN10、DN50、DN90以及DS10、DS50、DS90等参数；统计颗粒直径区间的颗粒数、分布百分数、累积百分数，绘制统计图。

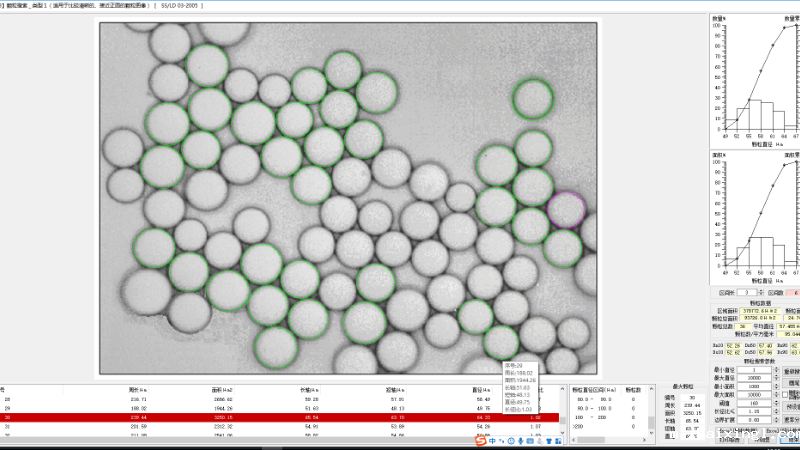

（软件界面）

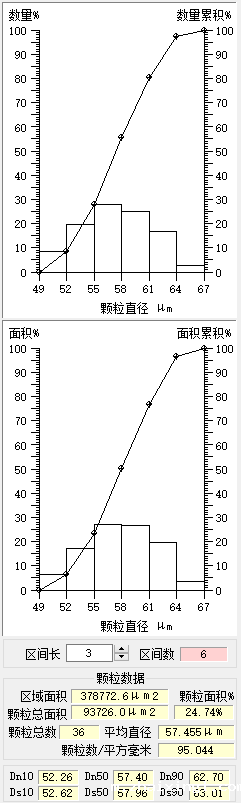

（曲线图及分析数据截图）

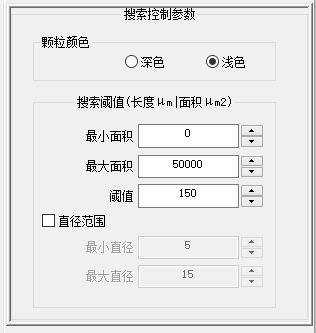

（颗粒搜索参数）

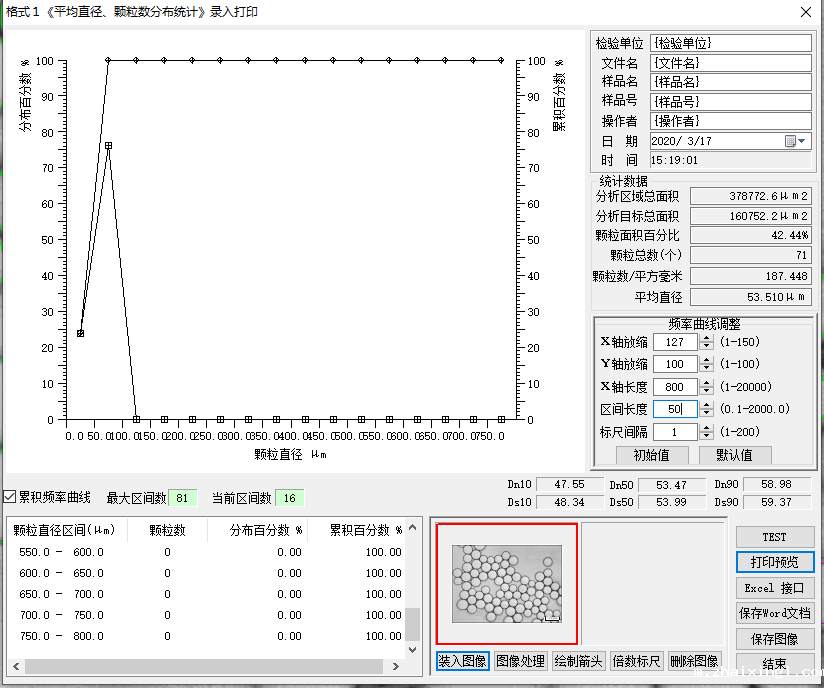

（报告编辑界面）

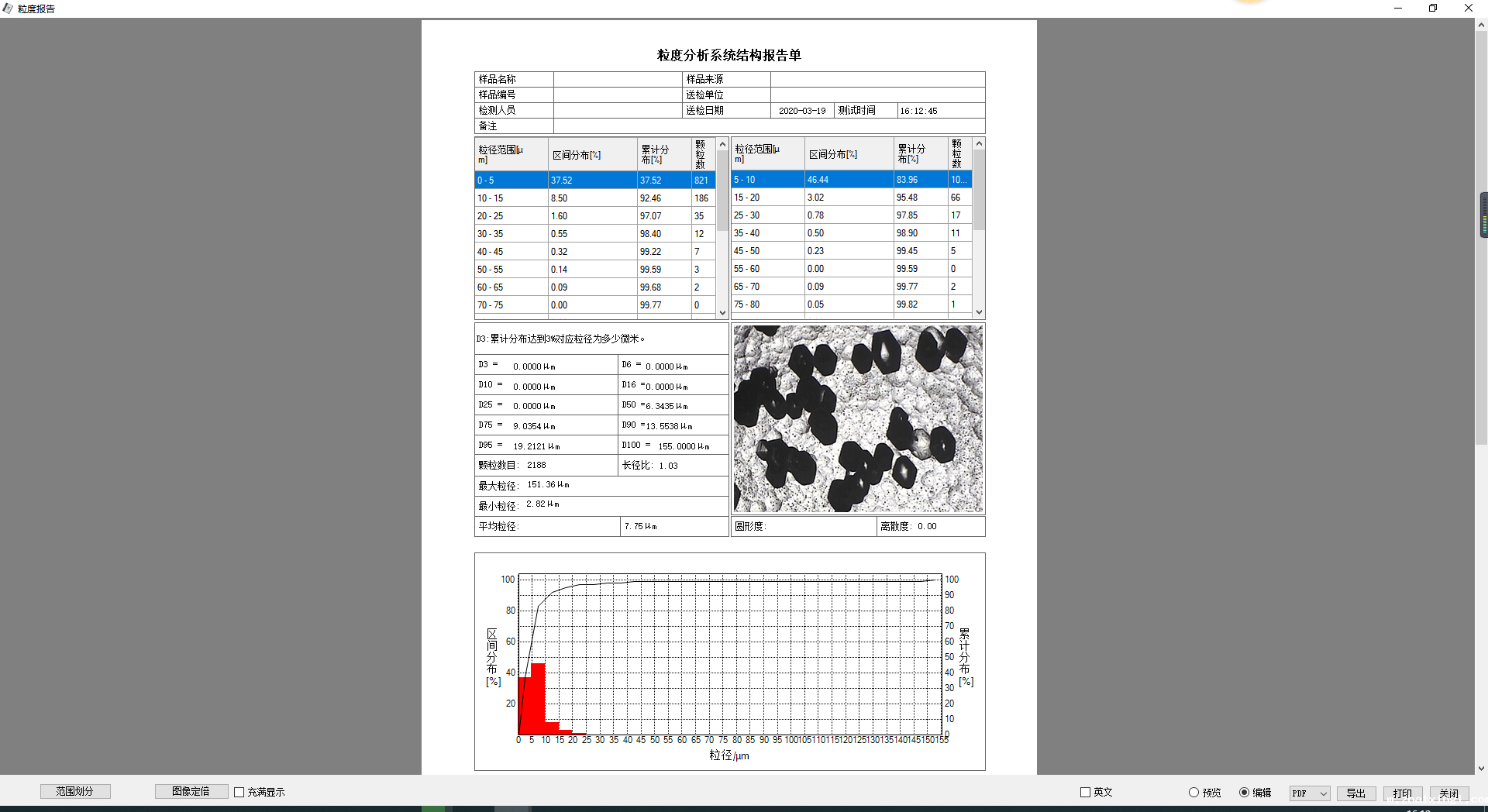

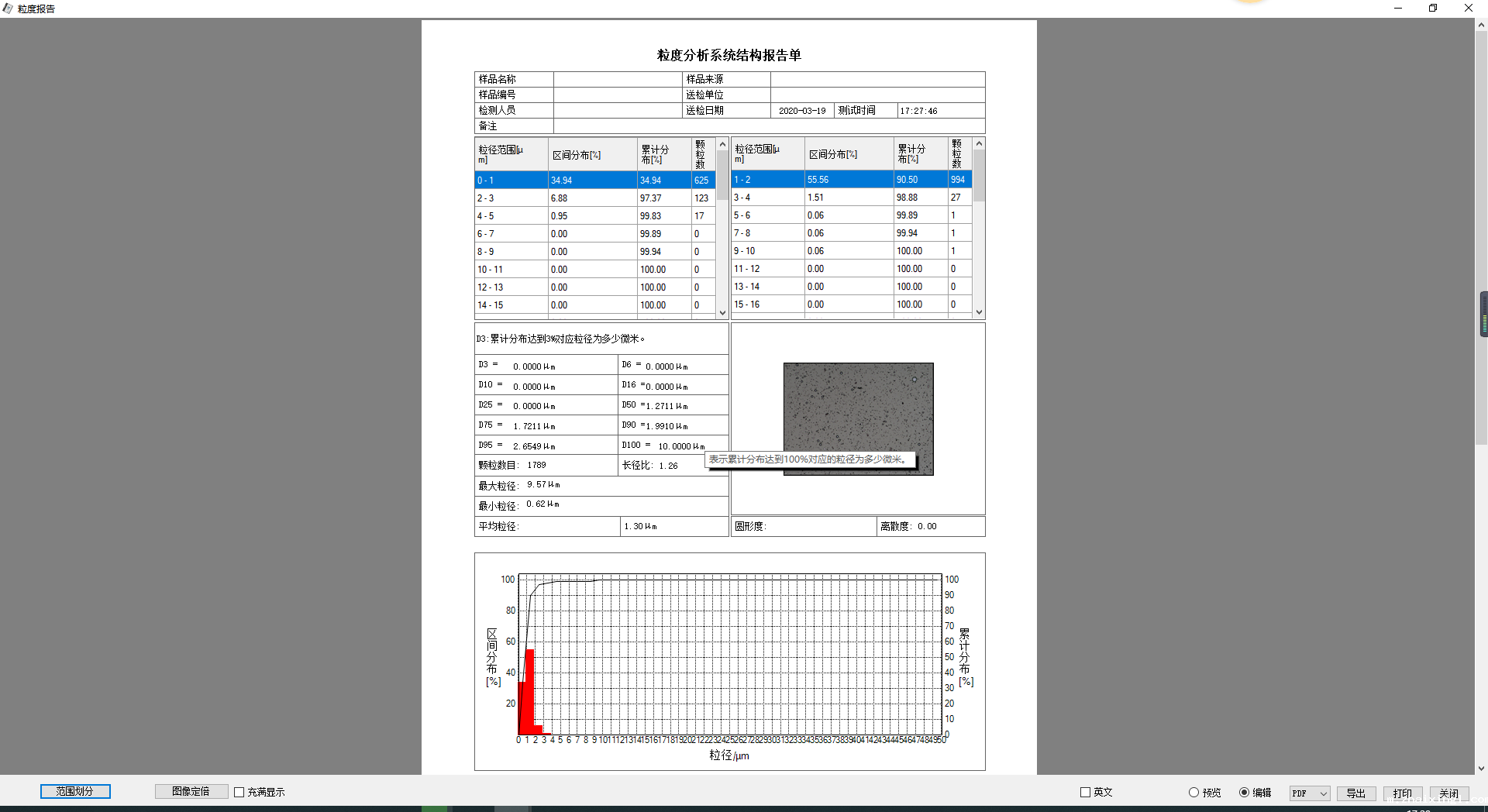

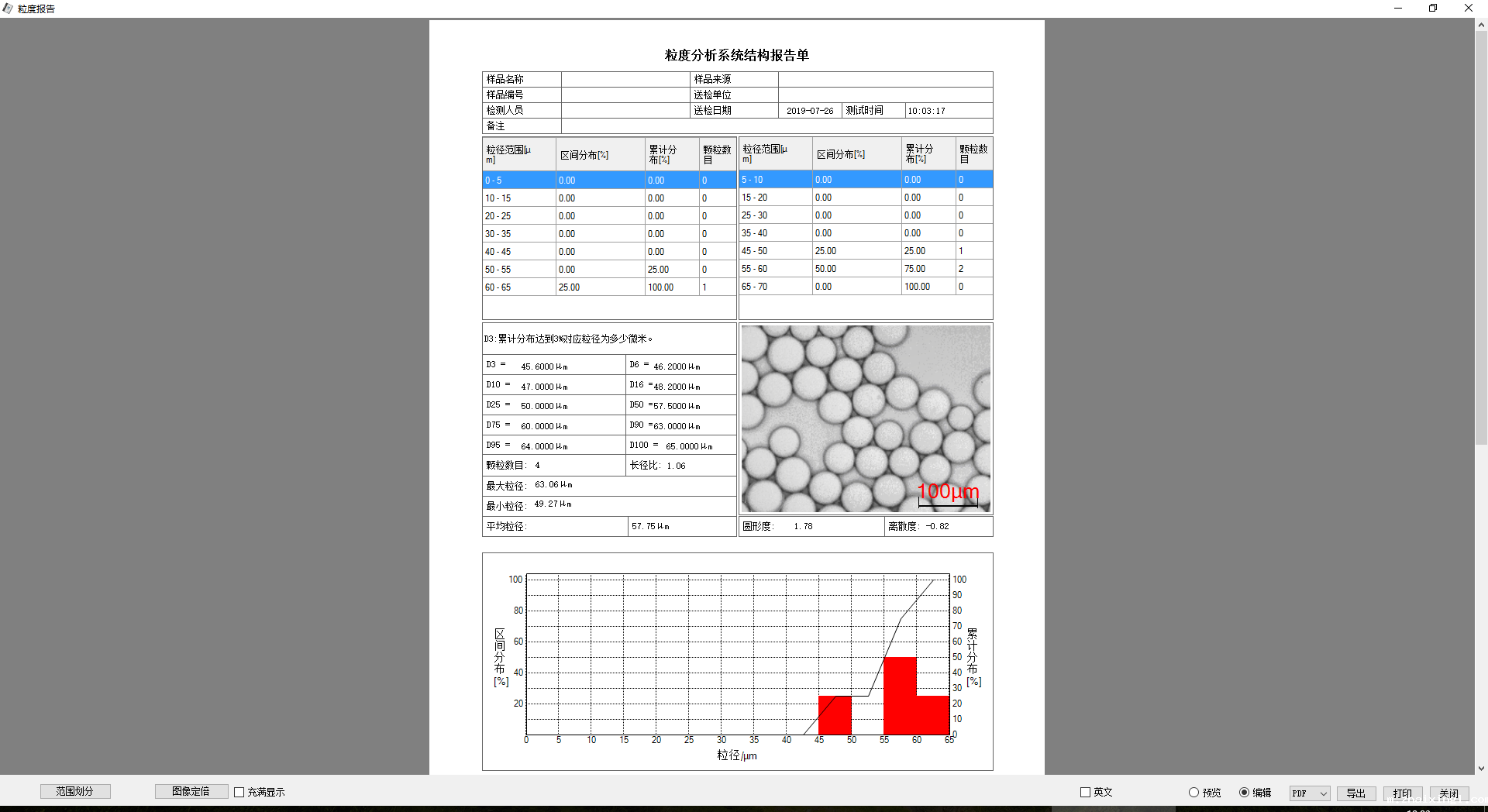

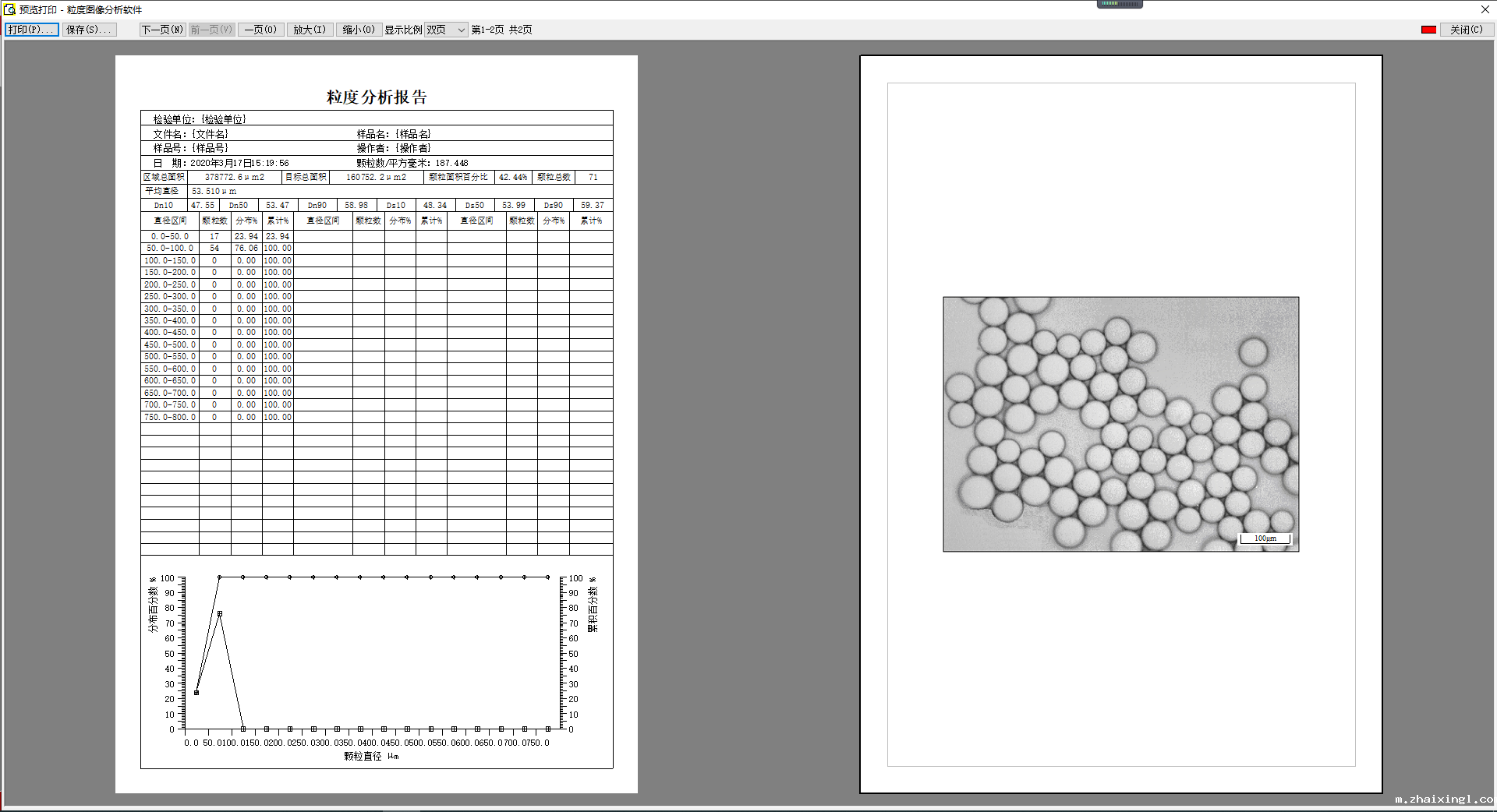

（打印报告）
【04】颗粒搜索＿类型２（适用于比较模糊的颗粒图像）
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长轴、短轴、直径，以及颗粒总数、颗粒总面积、颗粒面积百分比、平均直径、颗粒数/平方毫米。

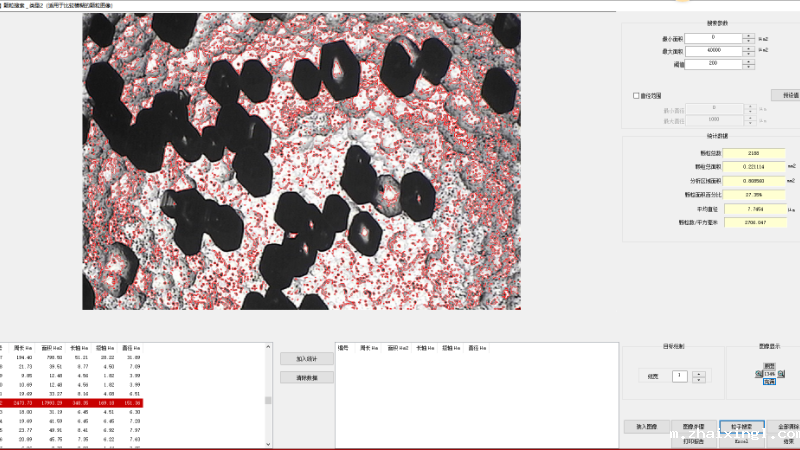

（软件界面）
（数据列表）

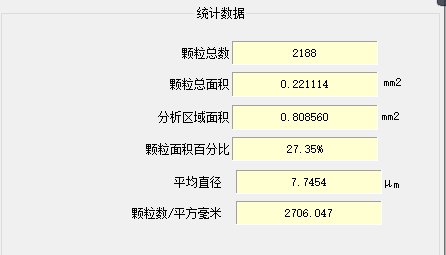

（统计数据）

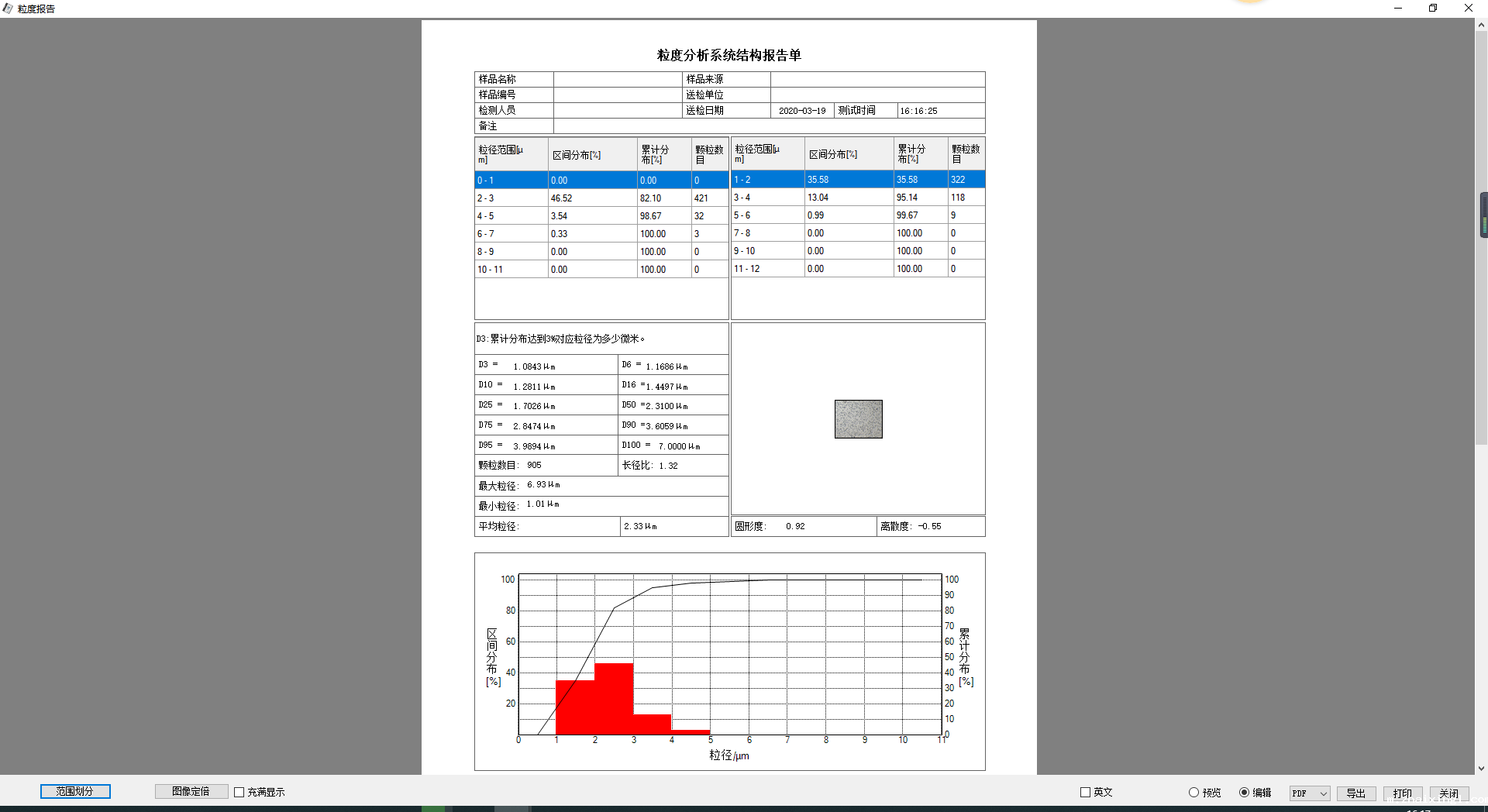

（打印报告）
【05】颗粒搜索＿类型3（全图分析或鼠标选区分析）
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长轴、短轴、直径、形状比，统计出分析目标总面积、被切割颗粒数、颗粒总数。可先选区再搜索。

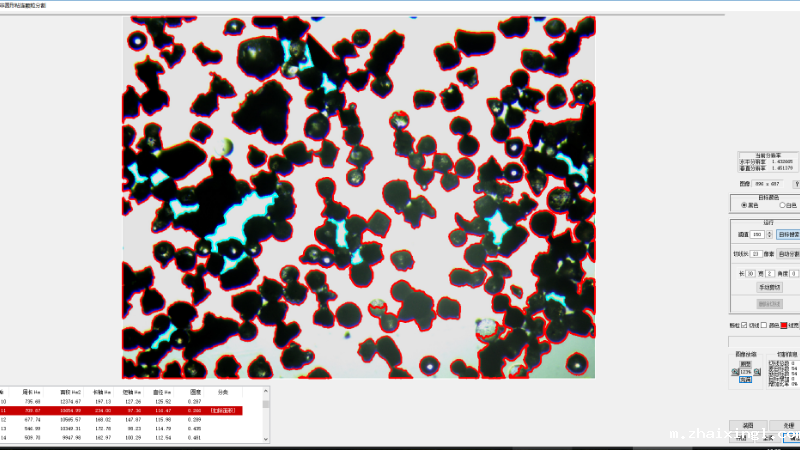

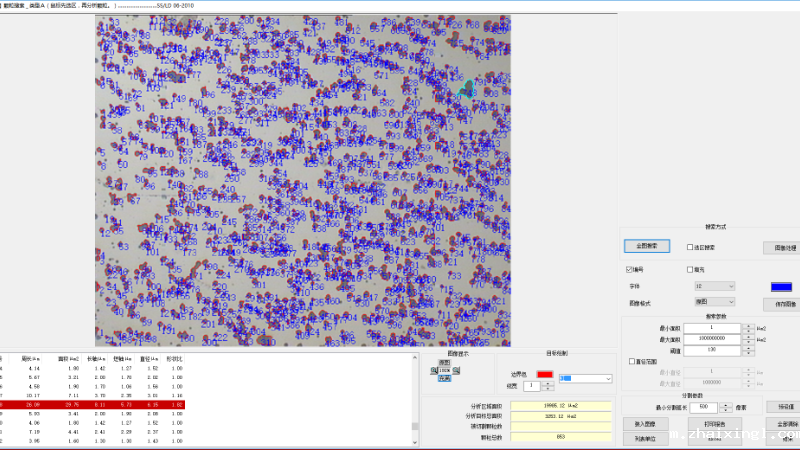

（模块界面）

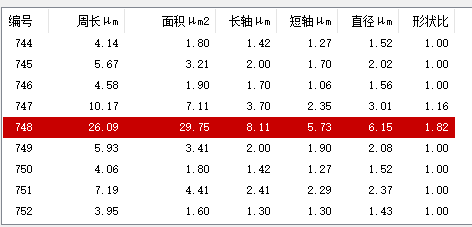

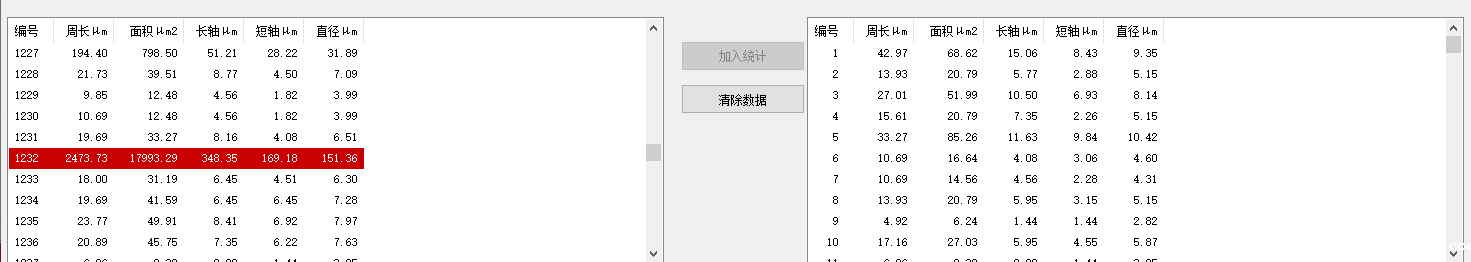

（数据列表）

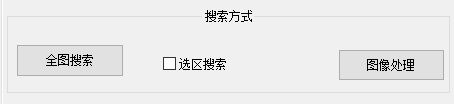

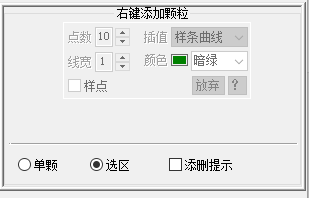

（搜索方式选择）

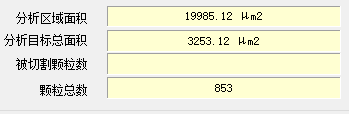

（统计数据）
（打印报告）

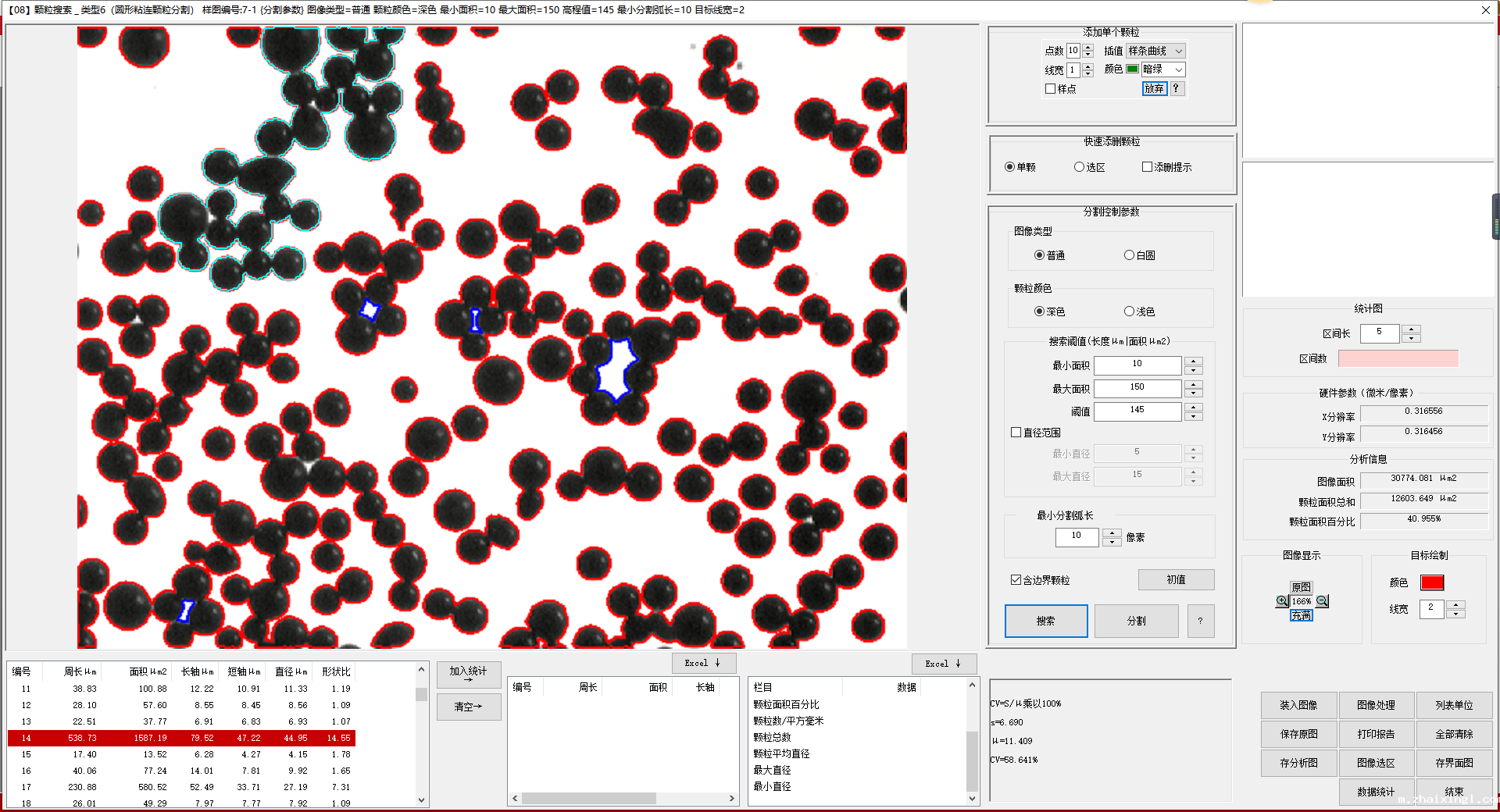

【06】颗粒搜索＿类型4（非圆形粘连颗粒分割）
本模块可自动分割非圆形的粘连颗粒，同时也提供手工工具，可以手工分割。
l 装入图像：
l 搜索颗粒：
l 自动颗粒分割：
l 手动工具：
【07】颗粒搜索＿类型5（通用分析模块）
l 可以手动选择某个区域进行分析，也可单独添加删除某个颗粒：

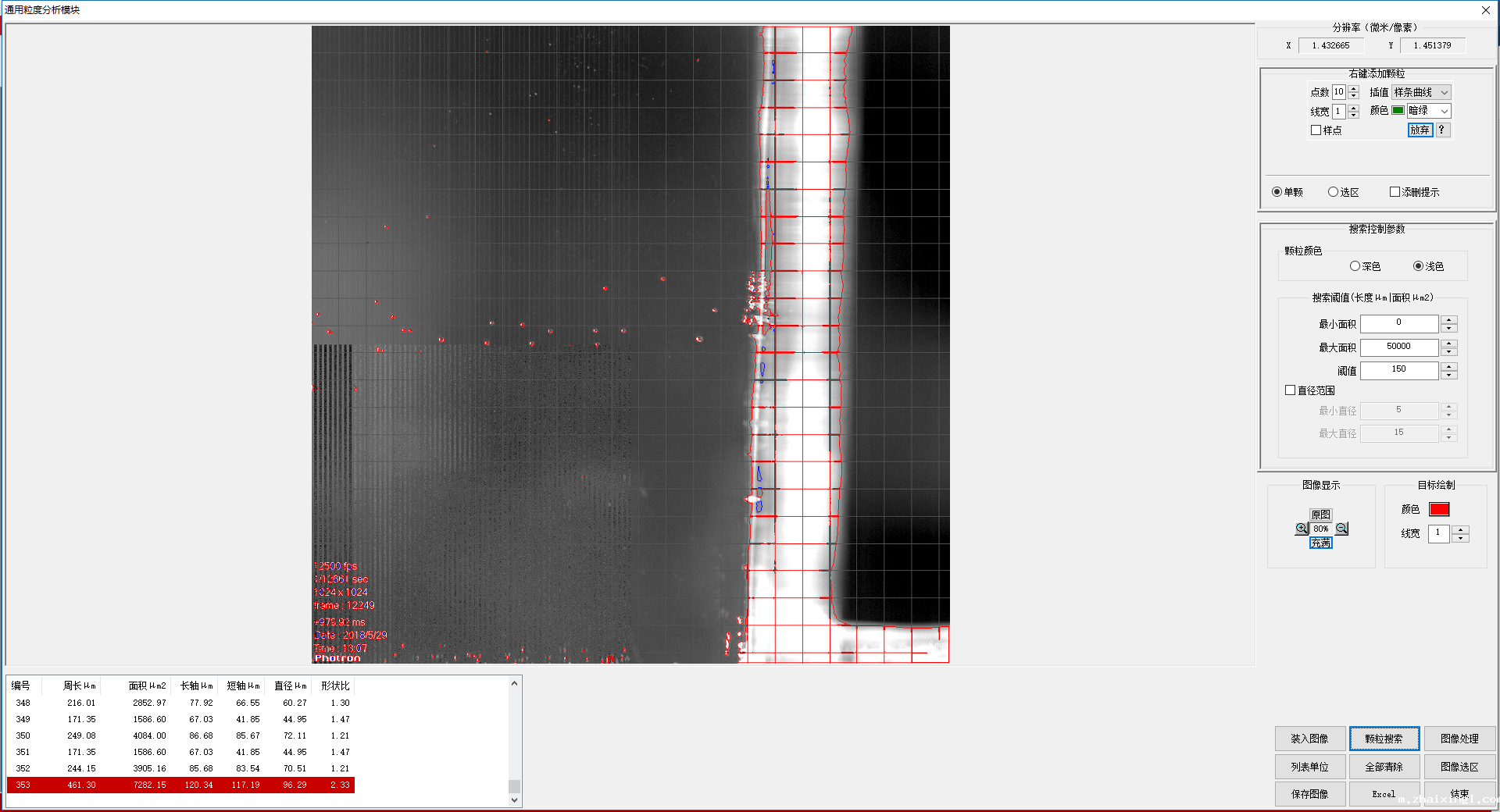

l 可自动搜索整张图的颗粒：
【08】颗粒搜索＿类型6（圆形粘连颗粒分割）
l 装入原始图像：
l 统计数据，打印报告
【09】多相组织分析_类型7（同时提取多种颜色，同时搜索对应颗粒）
用鼠标提取5个不同组织的颜色，软件根据搜索参数，搜索出该组织每个颗粒的周长、面积、长轴、短轴、直径，自动算出该组织的面积和面积百分比。

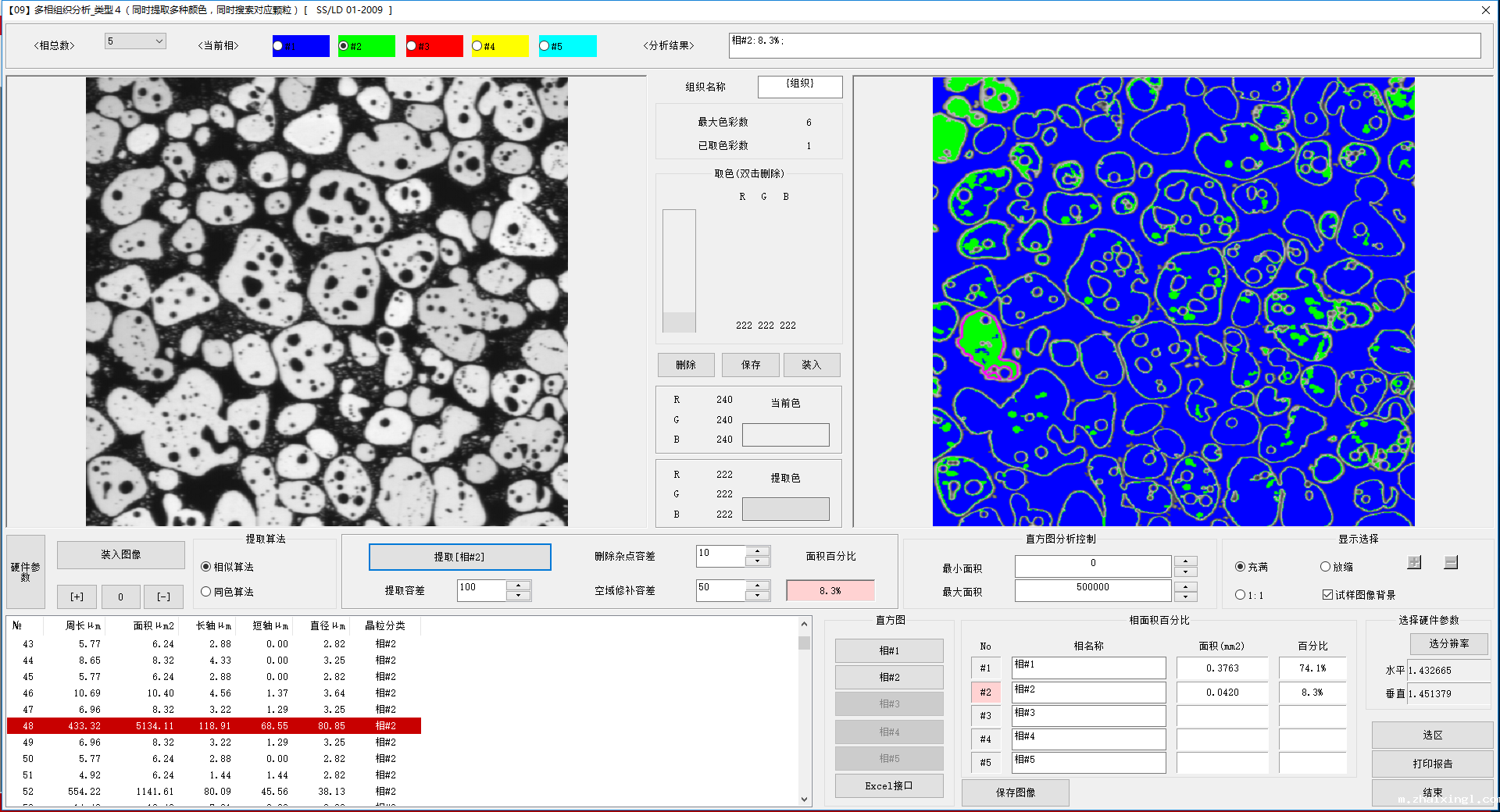

（模块界面）

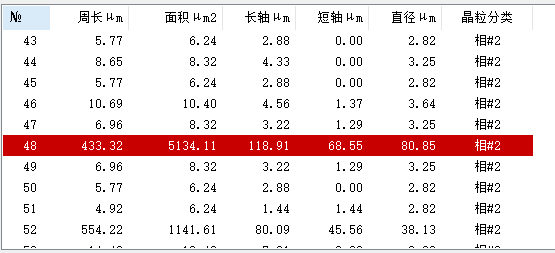

（数据列表）

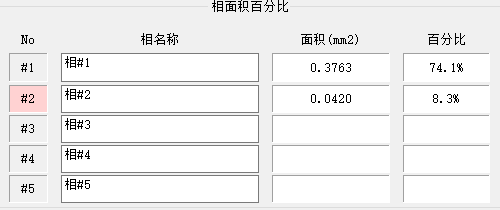

（统计数据）
（打印报告）
【10】颗粒搜索__类型8（适用于比较模糊的、雾状颗粒图像）
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长轴、短轴、直径，形状比，以及颗粒总数、颗粒面积百分比、颗粒数/平方毫米、平均直径、颗粒总面积、DN10、DN50、DN90、DS10、DS50、DS90，并绘制统计图。

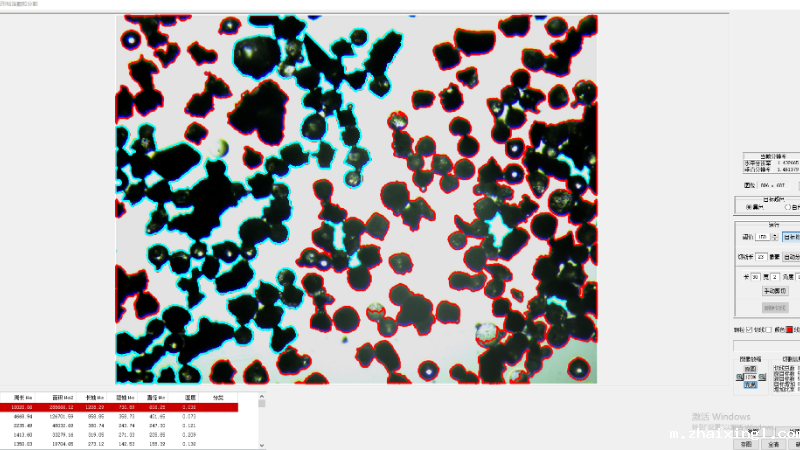

（软件界面）

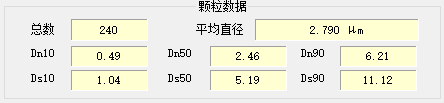

（统计数据）

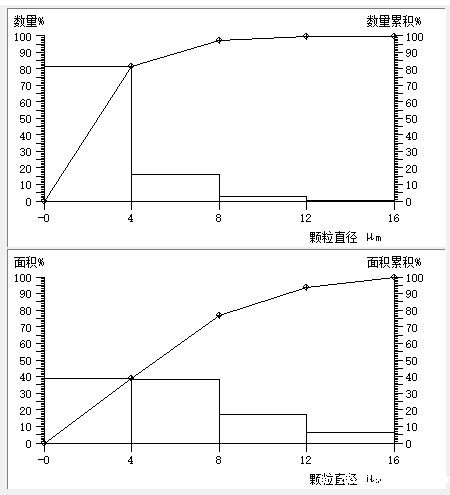

（统计图）

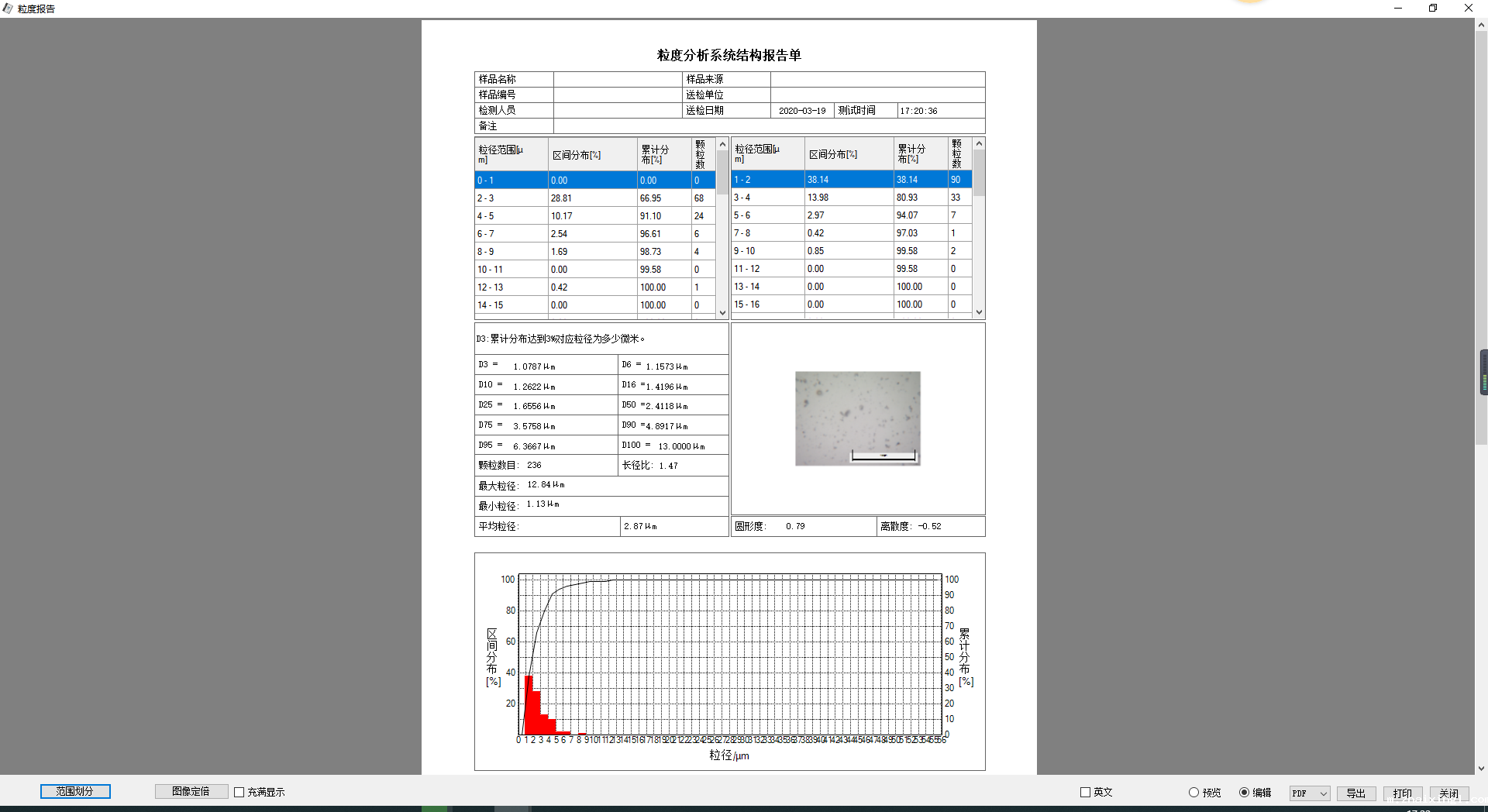

（打印报告）
【11】颗粒搜索＿类型9（适用于含有近似圆形和三角形状的颗粒图像）
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长轴、短轴、直径、宽高比、分类（矩形、角形或者是其他），统计出每种颗粒的个数、面积和，以及颗粒总数、颗粒数/平方毫米、颗粒总面积、颗粒面积百分比，并绘制统计图。可以用鼠标搜索工具添加颗粒，也可手工改变某个颗粒的属性。

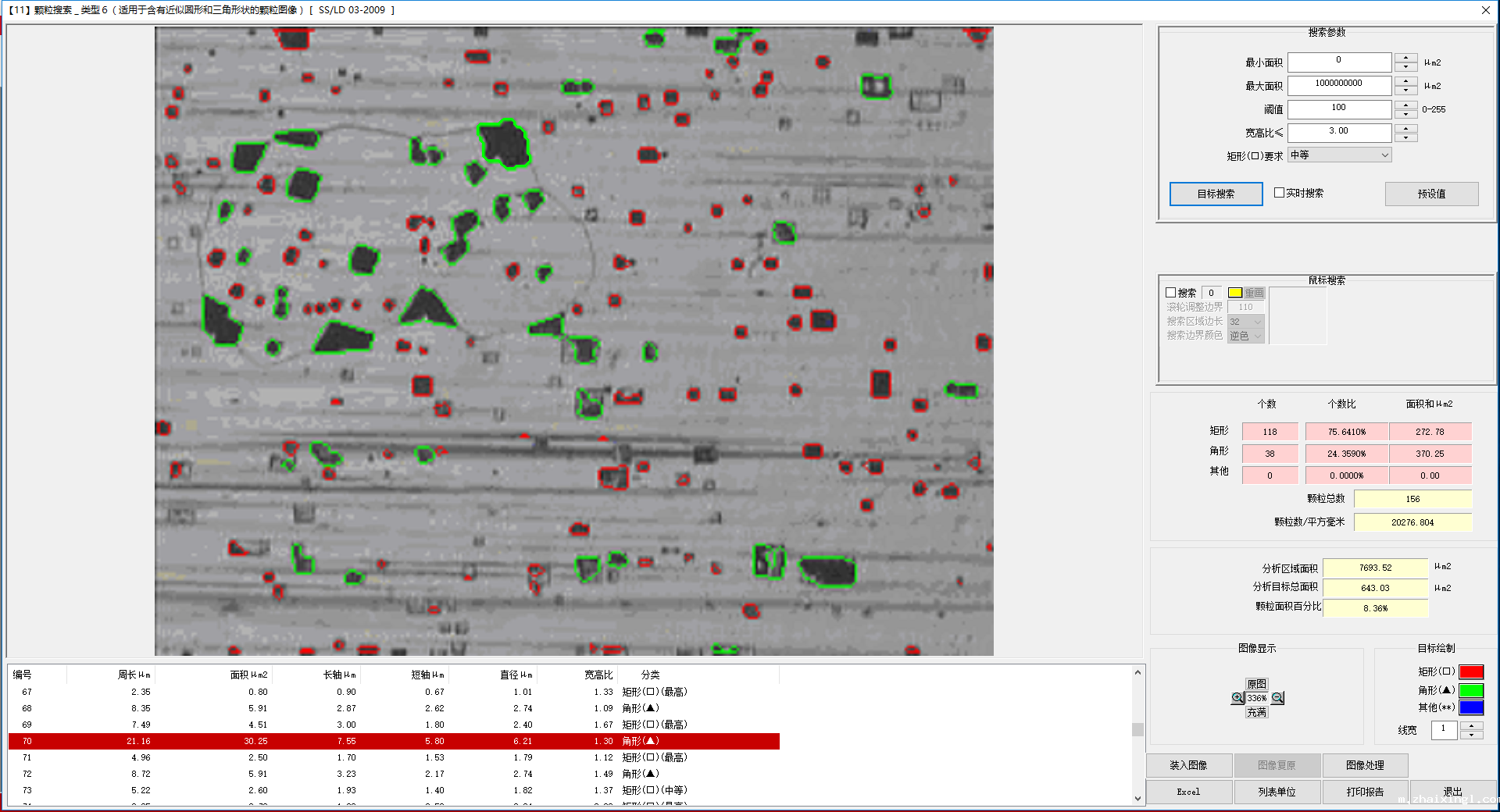

（软件界面）

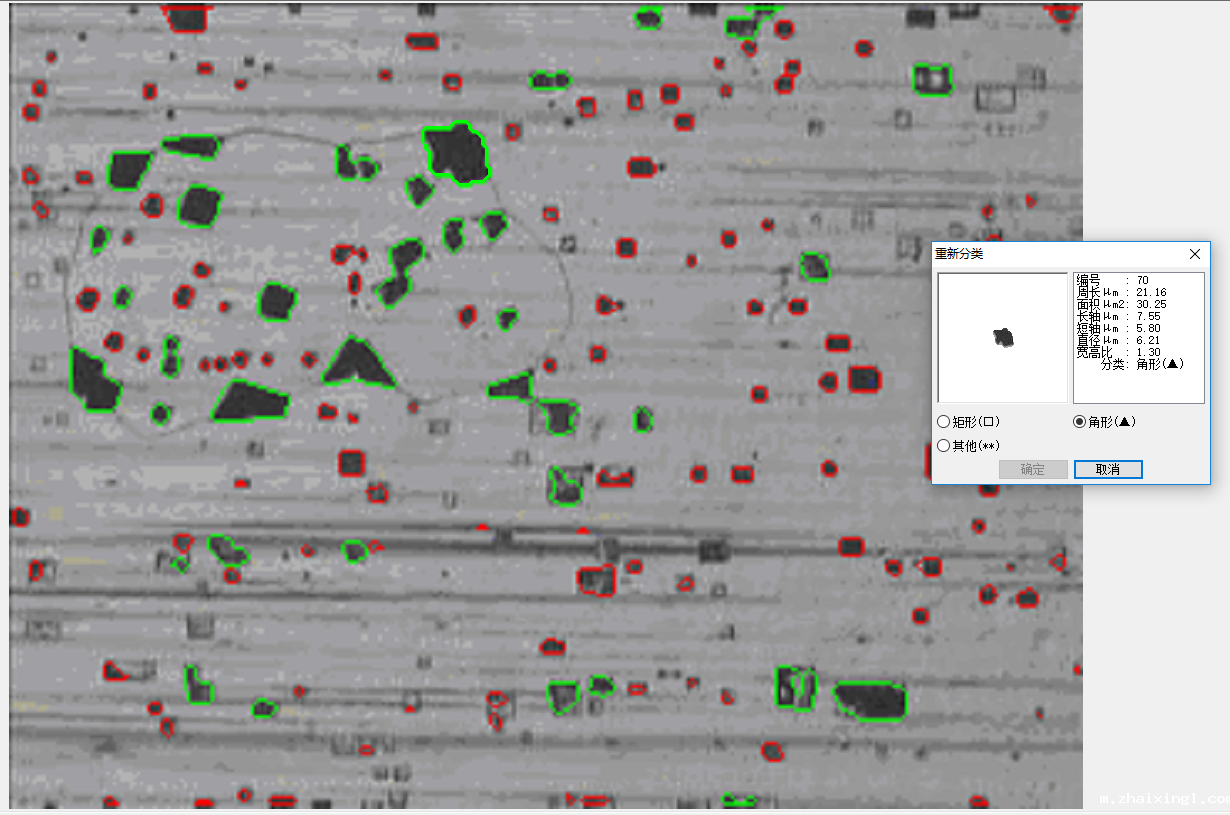

（鼠标右键点击某个颗粒，可改变该颗粒属性）

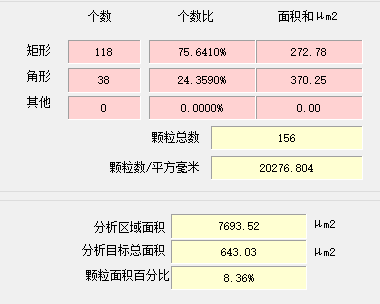

（数据统计图）
（打印报告）
【12】颗粒搜索＿类型10（适用于中间有孔洞的颗粒图像）
软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、
长轴、短轴、直径、形状比、坐标、属性（实心粒子、空心粒子），统计出颗粒总数、平均直径、实心和空心粒子的面积以及颗粒总面积、颗粒面积百分比。

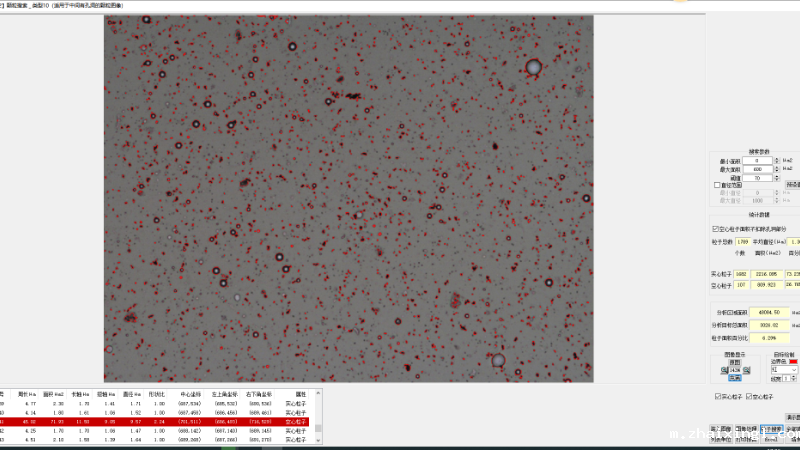

（软件界面）

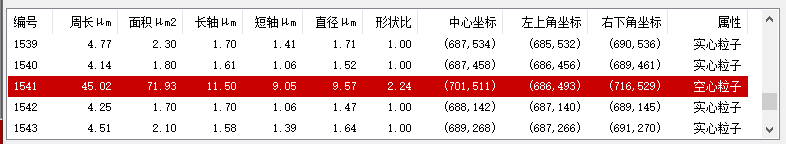

（数据列表）

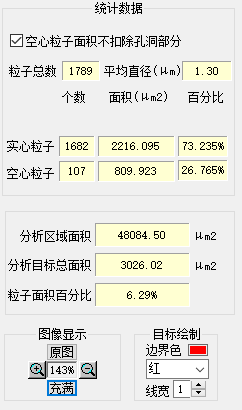

（统计数据）
（打印报告）
