CX-40MW电脑型金相显微镜
CX-40MW
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
CX-40MW电脑型金相显微镜概述
CX-40MW电脑型金相显微镜为三目正置式金相显微镜，该机具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。

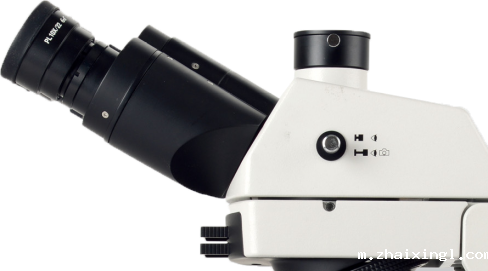

观察筒
采用新生儿睡床最佳舒适角度（30°）的观察筒，能够缓解用户在长时间工作状态下的紧张与疲劳，保证最佳观察状态。观察筒上的刻度，方便用户自行调节最佳瞳距范围。

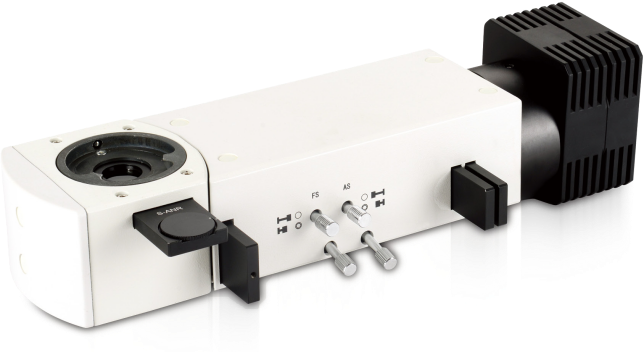

落射照明器
采用柯拉照明系统，带视场光阑、孔径光阑和斜照明装置；预设起偏镜、检偏镜与滤色片插槽。
单颗5W LED 暖白光照明（3000-3300K），与同类LED照明相比，能最大程度降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置，中心可调, 能灵活调节照明范围的大小，有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察，您也可根据需求，选择不同颜色的滤色片获得理想的观察效果。
CX-40MW电脑型金相显微镜配置表
|
标配配置 |
整机型号 |
|
|
部件 |
规格 |
CX-40MW |
|
光学系统 |
无限远色差校正光学系统 |
· |
|
观察筒 |
30°倾斜，铰链式三目观察筒，360°旋转；瞳距调节：54mm~75mm，单边视度调节：±5屈光度，两档分光比，双目:三目=100：0，50：50 |
· |
|
目镜 |
高眼点大视野平场目镜PL10X/22mm |
· |
|
无限远长距平场 消色差物镜 |
LMPL 5X /0.15 WD10.8mm |
· |
|
|
LMPL 10X/0.30 WD12.2mm |
· |
|
|
LMPL 20X/0.45 WD4.00mm |
· |
|
|
LMPL 50X/0.55 WD7.9mm |
· |
|
转换器 |
内定位五孔转换器 |
· |
|
调焦机构 |
反射机架，低手位粗微同轴调焦机构，粗调行程28mm，微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，最大样品高度78mm。 |
· |
|
载物台 |
双层机械移动平台，低手位X、Y方向同轴调节；平台面积175X145mm，移动范围：76X42mm。 |
· |
|
上照明系统 |
自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率5WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调，带斜照明装置 |
· |
|
金相分析系统 |
FMIA2025正版金相分析软件、1200万索尼芯片摄像装置、0.5X适配镜接口。测微尺 |
· |
|
选配配置 |
||
|
部件 |
规格 |
|
|
目镜 |
高眼点大视野平场目镜PL10X/22mm（视度可调、带测微尺） |
O |
|
|
高眼点大视野平场目镜PL15X/16mm |
O |
|
物镜 |
无限远长距平场消色差物镜：LMPL 100X/0.80 WD2.1mm |
O |
|
调焦机构 |
透反两用机架，低手位粗微同轴调焦机构，粗调行程28mm，微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构，最大样品高度28mm, |
O |
|
下照明系统 |
自适应宽电压100V-240V_AC50/60Hz，透射灯室，单颗大功率5WLED，暖色 |
O |
|
聚光镜 |
透射用摇出式消色差聚光镜（N.A0.9），带可变孔径光阑，中心可调 |
O |
|
滤色片 |
黄色、绿色反差滤色镜、中性滤色片 |
O |
注：“·”为标准配置；“ O”为选购件
FMIA2025正版金相图像分析软件
FMIA2025金相图像分析软件是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，为提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发出全新一套金相图像分析软件系统。
FMIA2025版金相图像分析软件做了全新的改版升级，系统涵盖国内外大量的金相检测标准，集定量分析、定性分析于一身，新增了景深合成功能、图像视野拼接功能，界面简洁，可以连续拍摄多视野图像，集中进行图像的组织分析，操作更方便，省去之前软件各种繁琐步骤，让检测更快捷高效。
全新打造一套“专业-精准-高效”的金相分析工具系统，让金相分析更简单化。
软件系统国标库内包含了数百种类别，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。终生免费调用所有模块，终生免费升级标准。
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以单独定制和录入。
 |
FMIA2025金相图像分析软件产品优势及功能介绍
●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。
●相机设置：曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。 ●视频图像批量拍摄采集与归档：批量拍摄、批量设置名称、批量保存、批量定倍打印等多图批量处理功能，使得批量样品检验过程更加方便高效。
●图像标定：标定功能全新升级，一健完成所有物镜参数标定，相比较原始的标定方法，全新标定方法操作更方便快捷。
●图像处理功能：色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等;
●定倍打印功能：多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。
●图像测量及归档：测量工具种类多样化（包含距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等）、可绘制箭头、标注文字、添加辅助线、修改线宽、长度单位多种可选、测量数据字体颜色、大小、字体样式种可选、测试数据可汇总导出Excel表格。
●组织分析功能：软件库中检测标准模块多样化，包含GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS等组织分析标准，软件库中标准号升级，可免费升级新标准，具有自动、比较、辅助三种金相评级功能。使用方便简洁快捷，测量准确可靠。
●高级功能模块：EDF景深拓展功能、图像拼接功能
●高级定制功能：定制显微镜电动台控制功能、图像共聚焦、三维光图、图像数据库等。
●AI组织分析功能：可定制AI组织分析模块，利用人工智能来完成整个显微组织分析检测过程，自动化识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升材料检测效率。
●国标图库：内含百种国标图，供客户学习参考。
l 多样化报告模板：自动生成图文并茂的金相组织分析报告，可选择生成单模块或多模块报告样式。报告模板可修改添加企业logo、公司名、检测过程等内容。可根据需求定制专属报告模板。
FMIA2025版金相分析软件系统组成
1、软件程序FMIA2025（U盘）；
2、加密锁：USB型+动态码验证；
3、文字资料：《使用说明书》（在U盘上）；
4、测微标尺：格值0.01mm。

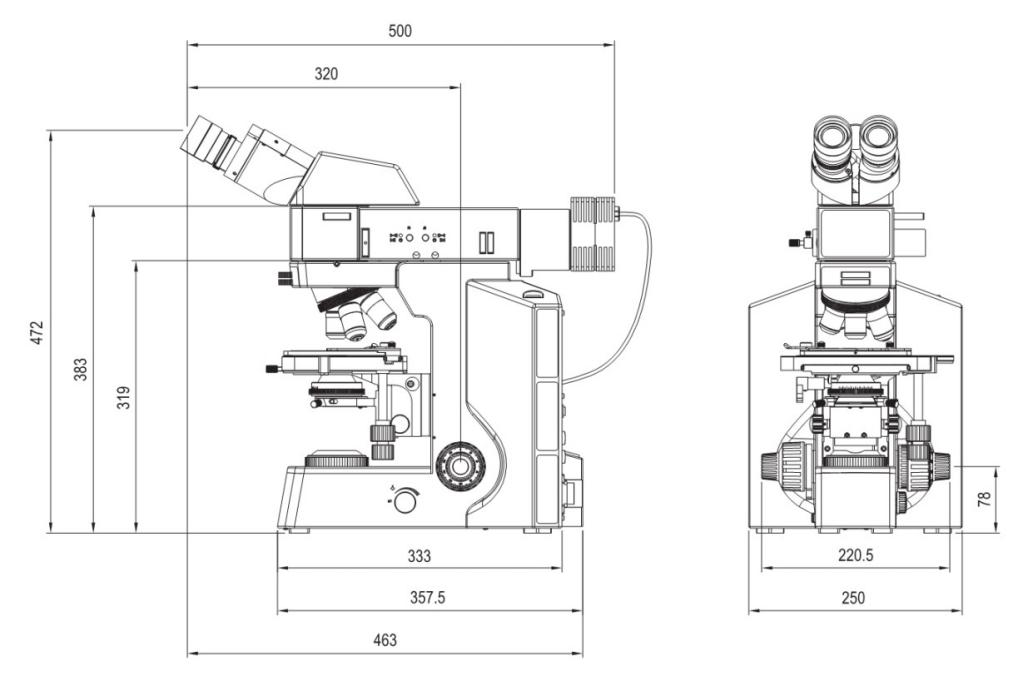

CX-40M正置金相显微镜尺寸图
