微机控制电液伺服式万能试验机 WAW-300B
WAW-300B
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
简介
WAW-300B型微机控制电液伺服万能试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2021《室温材料 金属拉伸试验方法》的要求。
方案描述
1、主机
主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。整机如图一所示:
图一 外观示意图（以实物为准）
2、 传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
3、 液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
4、 控制系统
4.1 功能简介
l 支持进行拉伸、压缩、剪切、弯曲等试验；
l 支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；
l 支持试验参数自定义；
l 采用开放式的EXCEL报表形式，支持用户自定义报表格式；
l 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；
l 程序自带强大试验分析功能；
l 程序支持分级管理两级（管理员、试验员）用户管理权限；
4.2 软件描述
l 主界面集多功能于一体，程序主界面包括：系统菜单区、工具栏区、示值显示面板、速度显示面板、试验参数区、试验过程区、多图曲线区、结果处理区、试验信息区。

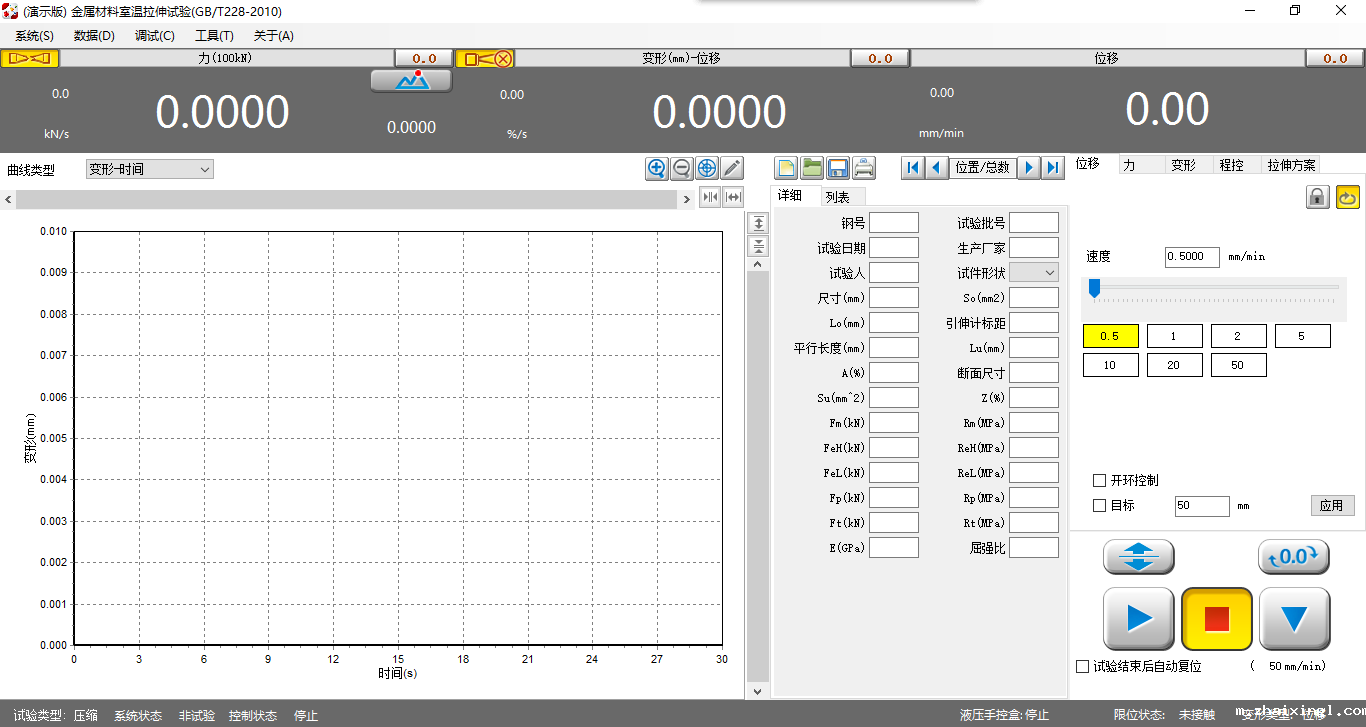

图1软件试验主界面
l 曲线绘制：软件系统提供丰富的试验曲线显示。如力-位移曲线，力-变形曲线，应力-位移曲线，应力-变形曲线，力-时间曲线，变形-时间曲线。

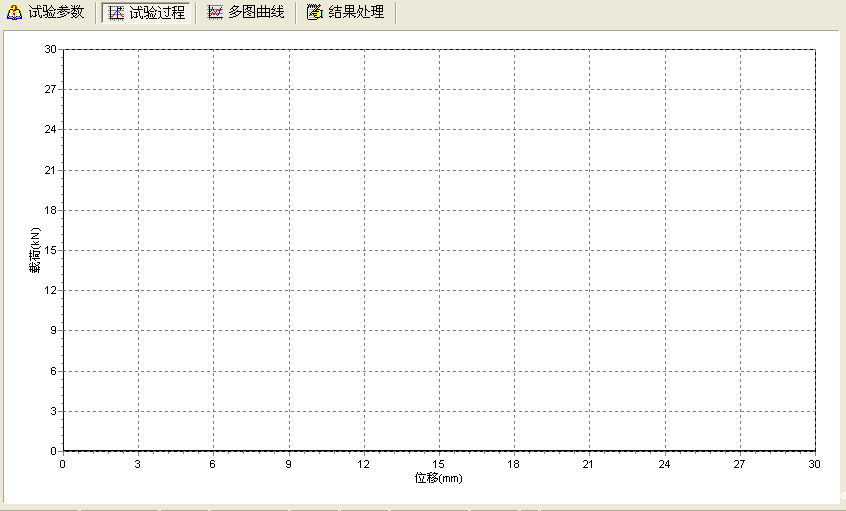

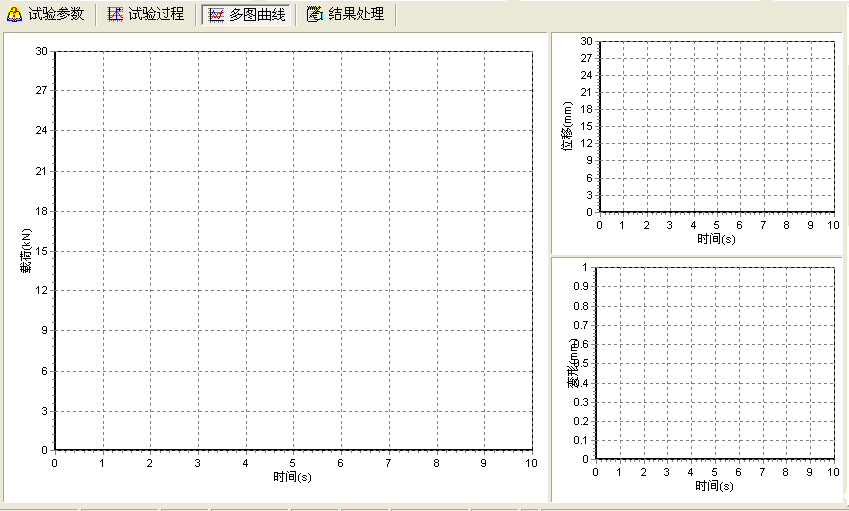

图2：试验过程显示区 图3：多图曲线显示区
l 试验信息输入界面

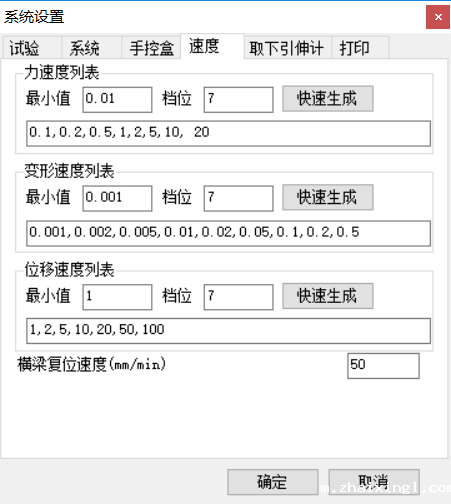

图4 试验参数输入界面
l 试验步骤
图5 编程控制
l 试验记录查询

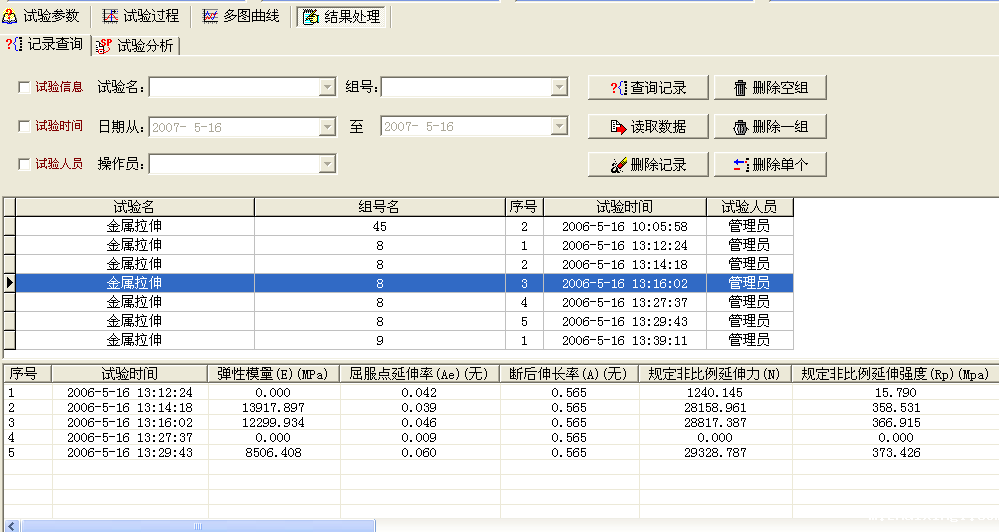

图6：记录查询
l 数据处理分析界面：可根据用户要求自动求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等试验结果。

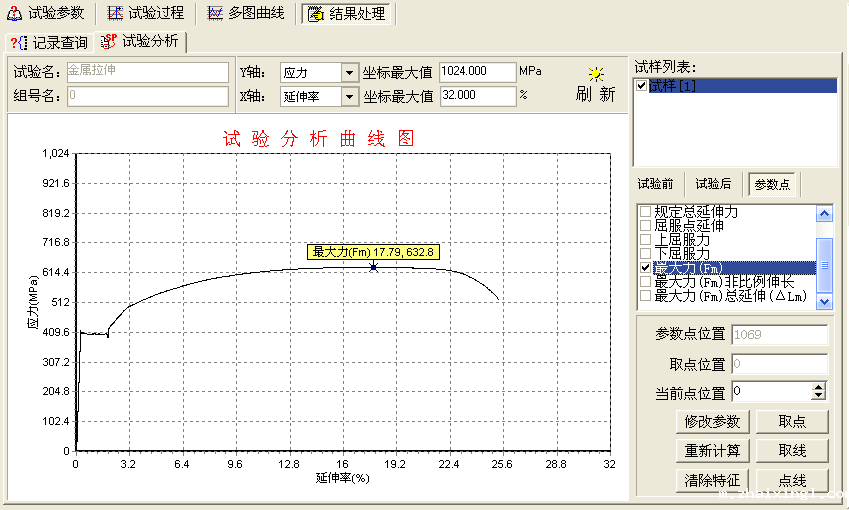

图7试验分析界面
l 试验报告界面：软件操作系统提供强大的报表处理功能，客户可根据自己需要打印出自己需求的试验报告。试验数据可存储、打印、再分析。

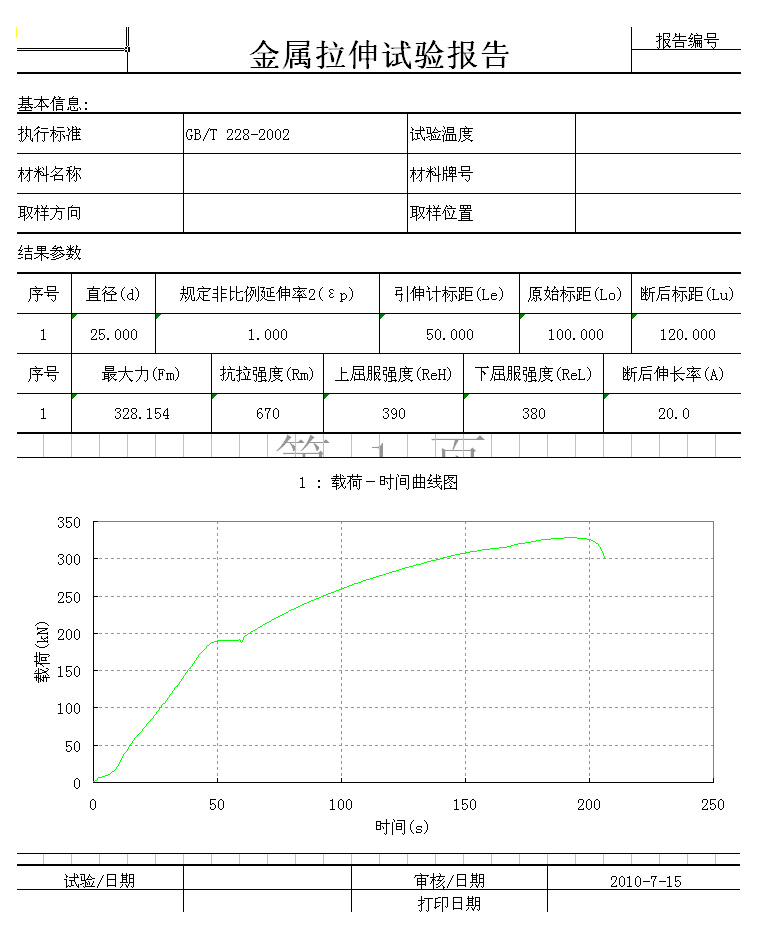

图8：试验报告
5、 安全保护装置
a） 当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
b） 当活塞升起达到上极限位置时，行程保护，油泵电机停机。
6、 附具
全套附具包括：拉伸附具，压缩附具，弯曲附具。
7、 其他
使用说明书，合格证，装箱单等见随机技术文件。
主要性能技术指标
3.1 最大试验力kN 300
3.2 试验力测量范围kN 2%-100%FS
3.3 试验力示值相对误差 ≤示值的±1%
3.4 试验力分辨率 0.01kN
3.5 位移测量分辨力mm 0.01
3.6 变形测量精度mm 0.01
3.7 最大拉伸试验空间mm 550
3.8 最大压缩空间mm 550
3.9 活塞行程mm 150
3.11 圆试样钳口夹持直径mm Φ6-Φ26
3.11 扁试样钳口夹持厚度mm 0-15
3.12 扁试样最大夹持宽度mm 80
3.13 压盘尺寸mm φ160mm
3.14 弯曲试验两点间最大距离mm 300（选配）
3.15 弯曲支滚宽度mm 140
3.16 弯曲支滚直径mm Φ30
3.17 活塞最大移动速度mm/min 50
3.18 夹紧方式 液压夹紧
3.19 主机外形尺寸mm 770×500×1980
3.20 测力柜外形尺寸mm 1110×650×870
系统配置清单
4.1 试验机主机 油缸下置式主机 1台
4.2 压力传感器 1只
4.3 伺服控制用油源 1套
4.4 电液伺服阀 数字式伺服阀 1只
4.5 伺服控制系统 1套
4.6 电气控制系统 1套
4.7 引伸计YYU-10/50 1只
4.8 光电编码器 1只
4.9 计算机 品牌计算机 1台
4.10 打印机 1台
4.11 标准附具
圆试样拉伸钳口mm Φ6-Φ13、Φ13-Φ26 各1套
扁试样拉伸钳口mm 0-15 1套
压缩附具mm Φ160 1套
技术情报和资料的保密
5.1 本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
5.2 我方对用户提供的技术情报和资料亦应承担保密义务。
