VHVS-5/10/30/50AET自动测量双触摸屏维氏硬度计
VHVS-5/10/30/50AET自动测量双触摸屏维氏硬度计，硬度计主机采用8寸触摸屏和高速ARM处理器，并配备15英寸平板电脑，电脑控制硬度计主机完成硬度计的所有操作VHVS-5/10/30/50AET自动测量双触摸屏维氏硬度计，硬度计主机采用8寸触摸屏和高速ARM处理器，并配备15英寸平板电脑，电脑控制硬度计主机完成硬度计的所有操作.
联系我们
电话（微信）: 18562163626
Email: smith@metalreader.com
摘要
VHVS-5/10/30/50AET自动测量双触摸屏维氏硬度计，硬度计主机采用8寸触摸屏和高速ARM处理器，并配备15英寸平板电脑，电脑控制硬度计主机完成硬度计的所有操作，使参数设定、结果显示更加直观，操作更加便捷，也避免了显微镜的光源给眼睛带来的刺激和视觉疲劳，减少了测量误差。
产品介绍
l 机身使用优质铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；
l 涡轮蜗杆升降系统较好地提高测试稳定性以及测试精度，测试完成后无需再次对焦；
l 配置了自动转塔功能，高清测量和观察-双物镜组合，结合内置长度编码器的高清测微目镜，实现了压痕对角线的一键测量，较好地减少了人为操作干扰与读数误差；
l 便捷数控系统，可自动进行全硬度标尺的单位转换；
l 可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出蜂鸣音；
l 具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；
l 具有数据库功能，对试验数据自动进行分组保存，每组可保存10个数据，可以保存2000个以上数据；
l 具有硬度值曲线显示功能，直观显示硬度值的变化；
l 可选配CCD图像处理系统，另可选配努氏压头，进行努氏硬度测量；
l 配置无线蓝牙打印机，并可通过RS232、USB（可选装）接口输出数据；
l 精度符合GB/T4340.2 ，ISO6507-2和ASTM E92。
CCD介绍
l 二种标定：光学标定、（手动/自动）硬度块标定。硬度块支持多次取平均、任意多标准块-分段标定优选测量。

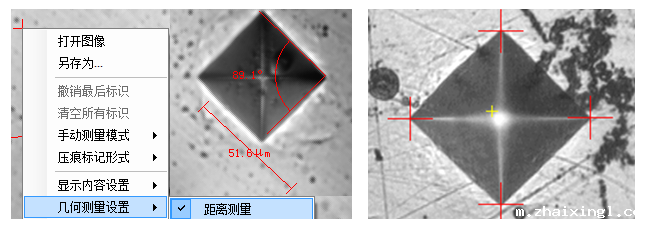

l 自动测量之外，还有三种手动测量：四边测量、对角测量和四点测量（四顶点选择顺序可任意）。
l 支持三种压痕标记形式：“矩形框”、“红十字”及“圆形”。
l 手动测量时，具有放大镜功能，方便找到压痕顶点位置；独特的键盘快捷键功能，快速移动选定顶点，使测量操作更加高效。
l 提供压痕对角线的像素距离与物理距离，并实时计算当前载荷下的HV/HK值。
l 支持多种视频采集设备，分辨率：130万、500万的数码摄像头；标配为500万，在计算机上显示压痕视频，可抓拍、存储图像。
l 能够显示并实时更新当前硬度计的状态：当前压头/物镜、保荷时间、加载力大小等。

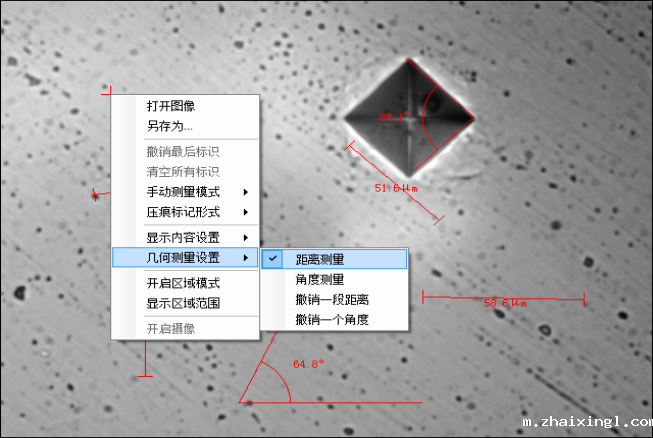

l 可手动测量两点之间的距离；亦可将多组距离同时显示视频或图像上。
l 不同分辨率、不同物镜、不同载荷时，软件将自动选择最佳标定系数。
l 所有测试点信息可以单独或者根据客户需求识别标明。测试点识别信息会显示在测试值序列表和压痕图中，方便查询。此项功能对后续分析处理非常重要。
l 参照GB、DIN、ISO、ASTM等硬度转换标准，可实现：维氏HV、努氏HK；洛氏： HRC、HRA、HRB、HRD、HRE、HRF、HRG、HRK；表面洛氏：HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；布氏 HBS、布氏 HBW 等硬度值之间的互相转换。
l 测量硬化层路径序列时，有多种灵活初始化设定模式，自动保存并导入前次路径序列；测量路径，亦可任意另存，以备重新载入。
l 路径序列测量结果，自动生成相应的硬化层深度值及硬度变化曲线图。
l 测量数据可选多种分析模式；所有结果，都可以设入图文报告。报告内容、格式可灵活设定，自动生成word与excel文档。
l 可以设定密码和管理权限：普通操作员只能按照设定好的设置进行硬度的测量。
l 内置各标准硬度值转换工具，可自动对测量硬度值依照表格进行换算，并列入结果表。
l 软件提供：中文版或英语版。
应用范围
1、 黑色金属、有色金属、IC薄片，表面涂层、层压金属；
2、 玻璃、陶瓷、玛瑙、宝石、薄塑料等；
3、 碳化层和淬火层的深度及梯度的硬度测试。
4、 适用于平行平面和微小零件及超薄零件的精密显微维氏硬度测量。
技术参数
|
型号 |
HVS-5/10/30/50AET |
||
|
测量范围 |
5-5000HV |
||
|
加荷方式 |
电加荷 |
||
|
试验力 |
5公斤系列 |
0.5、1.0、2.0、2.5、3.0、5.0kgf |
|
|
10公斤系列 |
0.5、1.0、2.0、2.5、3.0、5.0、10kgf |
||
|
30公斤系列 |
0.5、1.0、2.0、2.5、3.0、5.0、10、20、30kgf |
||
|
50公斤系列 |
0.5、1.0、2.0、2.5、3.0、5.0、10、20、30、50kgf |
||
|
数据输入方式 |
自动 |
||
|
转塔方式 |
自动 |
||
|
5/10/30/50:维氏硬度计最大试验力 用户可根据自己功能需求选择适合的配置 |
|||
|
数值显示方式 |
触摸屏显示 |
||
|
保荷时间 |
1-99s |
||
|
试件允许最大高度 |
220mm |
||
|
压头中心到机壁距离 |
130mm |
||
|
镜头倍率 |
10×，40× |
10×，20× |
|
|
总放大倍率 |
100×，400× |
100×，200× |
|
|
最小步距 |
0.025μm |
0.1μm |
|
|
硬度分辨率 |
0.1HV |
||
|
电源 |
AC 220V，50Hz |
||
|
外形尺寸 |
620*330*650mm |
||
|
重量 |
75kg |
||
附件标准配置
|
测微计 |
1个 |
大平试台 |
1个 |
|
小平试台 |
1个 |
V型试台 |
1个 |
|
金刚石维氏压头 |
1个 |
标准维氏硬度块 |
3块 |
|
打印机 |
1个 |
|
|
CCD标准配置
|
序号 |
型号及规格 |
数量 |
|
|
1 |
图像分析测量软件 |
1 |
|
|
2 |
高清摄像头500万 |
1 |
|
|
3 |
数据线 |
1 |
|
|
4 |
标准尺 |
1 |
|
|
5 |
加密狗 |
1 |
|
|
6 |
15英寸平板电脑 |
1 |
|
